Komplett Bausatz
Alu Überdachung für
Terrasse, Balkon und
als Carport
zur Selbstmontage
geeignet
TERRASSENÜBERDACHUNG
PCSdach®
CE-Norm:
Achten Sie auf das Zeichen, das Ihnen die technische Sicherheit
unserer Produkte garantiert.
Markenware aus Deutschland: : Unsere Terrassenüberdachung werden in Deutschland
hergestellt und montiert – Qualität „made in Germany"!
PLUS
PCS80
®
Werbung
Verwandte Anleitungen für Rollo Rieper PCSdach PLUS
Inhaltszusammenfassung für Rollo Rieper PCSdach PLUS

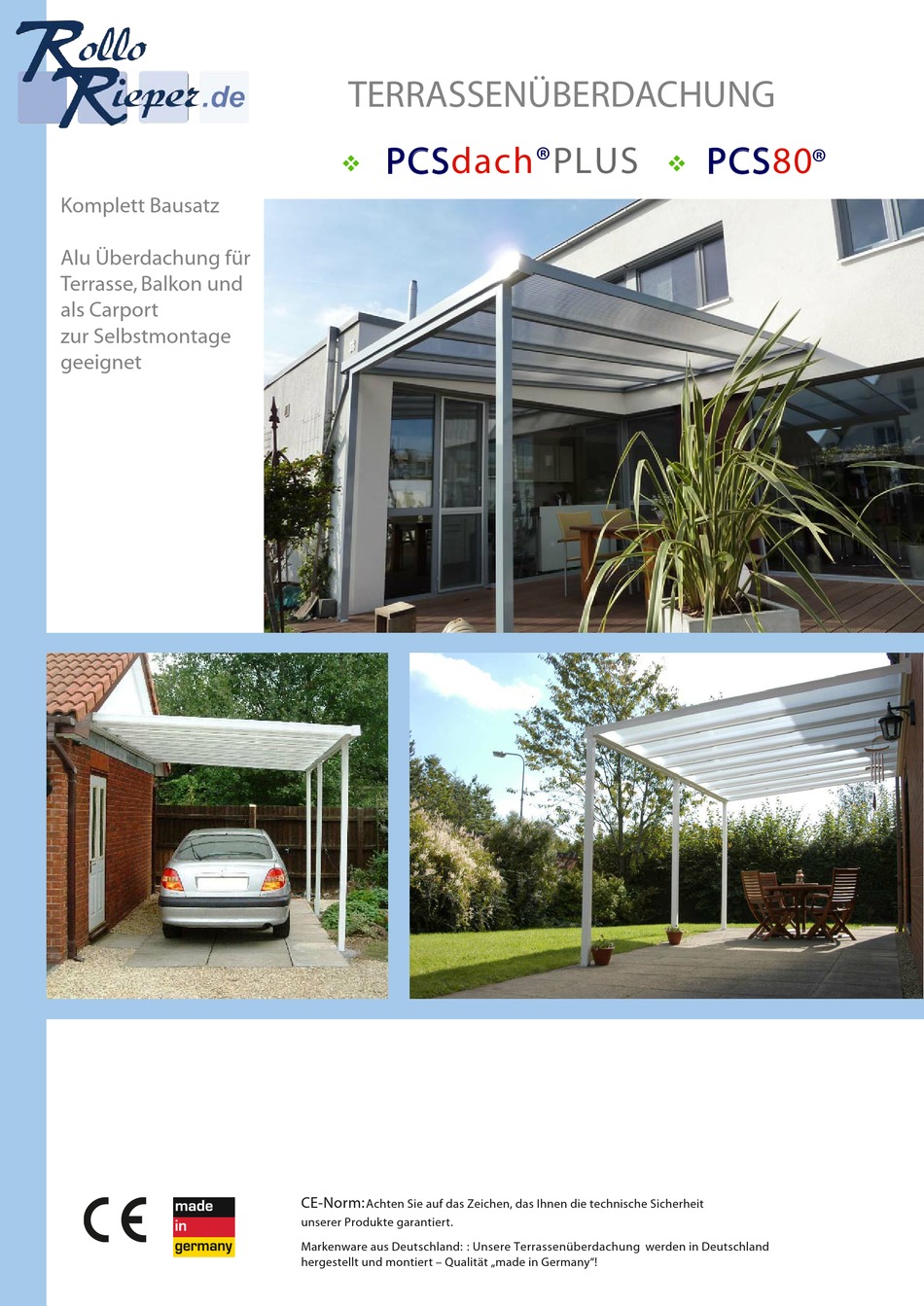

- Seite 1 TERRASSENÜBERDACHUNG PCSdach® PLUS PCS80 ® Komplett Bausatz Alu Überdachung für Terrasse, Balkon und als Carport zur Selbstmontage geeignet CE-Norm: Achten Sie auf das Zeichen, das Ihnen die technische Sicherheit unserer Produkte garantiert. Markenware aus Deutschland: : Unsere Terrassenüberdachung werden in Deutschland hergestellt und montiert –...
- Seite 2 Montageanleitung 1. Bei Anlieferung Bitte prüfen Sie, noch im Beisein des Auslieferungsfahrers, alle Packstücke auf Vollständigkeit und Unversehrtheit. Bevor Sie dem Fahrer die Quittung unterschreiben, vermerken Sie dort jede sichtbare Beschädigung an den Packstücken. Lagern Sie bitte alle Teile möglichst in einem geschlossenen Raum, vor allem aber die Platten, ohne jegliche Sonneneinstrahlung und trocken.
- Seite 3 Montageanleitung 4. Anbringen des Wandanschlussprofils Das Wandanschlussprofil ist das „Herzstück“ Ihrer Überdachung. Montieren Sie dies mit größter Umsicht und Sorgfalt. Die gesamte weitere Montage baut hierauf auf. In das Wandanschlussprofil in 60-80 cm Abständen mit einem 6 mm HSS-Bohrer vorbohren. Vermeiden Sie unbedingt Beulenbildung beim Bohren.
- Seite 4 Insbesondere für Ungeübte ist es empfehlenswert, in der erklärten Reihenfolge vorzugehen. Zuerst das „Gerippe“ vollständig aufbauen und erst danach die Dachplatten einschieben, auch wenn das bedeutet, dass zum Schluss der zweite Seiten-Träger noch einmal abgeschraubt werden muss, um die letzte Platte montieren zu können. 6.
- Seite 5 Montageanleitung Zum Schluss werden die Abtropfkanten an der, der Regenrinne zugewandten Seite der PC-Platte aufgesteckt. 7. Pfosten fixieren Bevor Sie jetzt mit der Fixierung der Pfosten beginnen, richten Sie zuerst die gesamte Überdachung noch einmal aus. Überprüfen Sie, dass das beabsichtigte Gefälle vorhanden ist und die Pfosten rechtwinklig sind.
- Seite 6 Montageanleitung Die Pfosten können problemlos vor Ort selbst gekürzt werden. Reicht die Höhe nicht, z. B. bei Carports für Wohnmobile etc., gibt es gegen Aufpreis Pfosten von 3,0 m Länge. Dies bitte bei der Bestellung mit angeben! Der Abstand zwischen 2 Pfosten muss < 2.500 mm sein. Die Eckpfosten können bis max. 30 cm eingerückt werden.
- Seite 7 Profile Wandanschlussprofil STANDARDplus Höhe = 114mm STANDARDplus-XL Höhe = 141mm Regenrinnenprofil Mittel-Träger STANDARDplus Höhe = 75mm STANDARDplus-XL Höhe = 100mm Seiten-Träger STANDARDplus Höhe = 75mm STANDARDplus-XL Höhe = 100mm Abtropfkante Fusskonsole, Alu Pfosten 70 x 70mm Max. Abstand zwischen 2 Pfosten = 250 cm...
- Seite 8 Preisliste Zubehör weiß (ähnlich RAL 9016 ) kein Aufschlag andere RAL Töne + 395 € Eindeckung PCS80® + 44 € pro m² Aufpreis 3,0m statt 2,25m Pfosten 22,00 € pro Pfosten Zusatzpfosten, weiß, 2,25m 66,00 € Zusatzpfosten, weiß, 3,00m 88,00 € Pfostenverstärkung durch Fußkonsole aus verzinktem Stahl 66,00 €...
