Inhaltszusammenfassung für Cameo FLAT PRO 7 G2

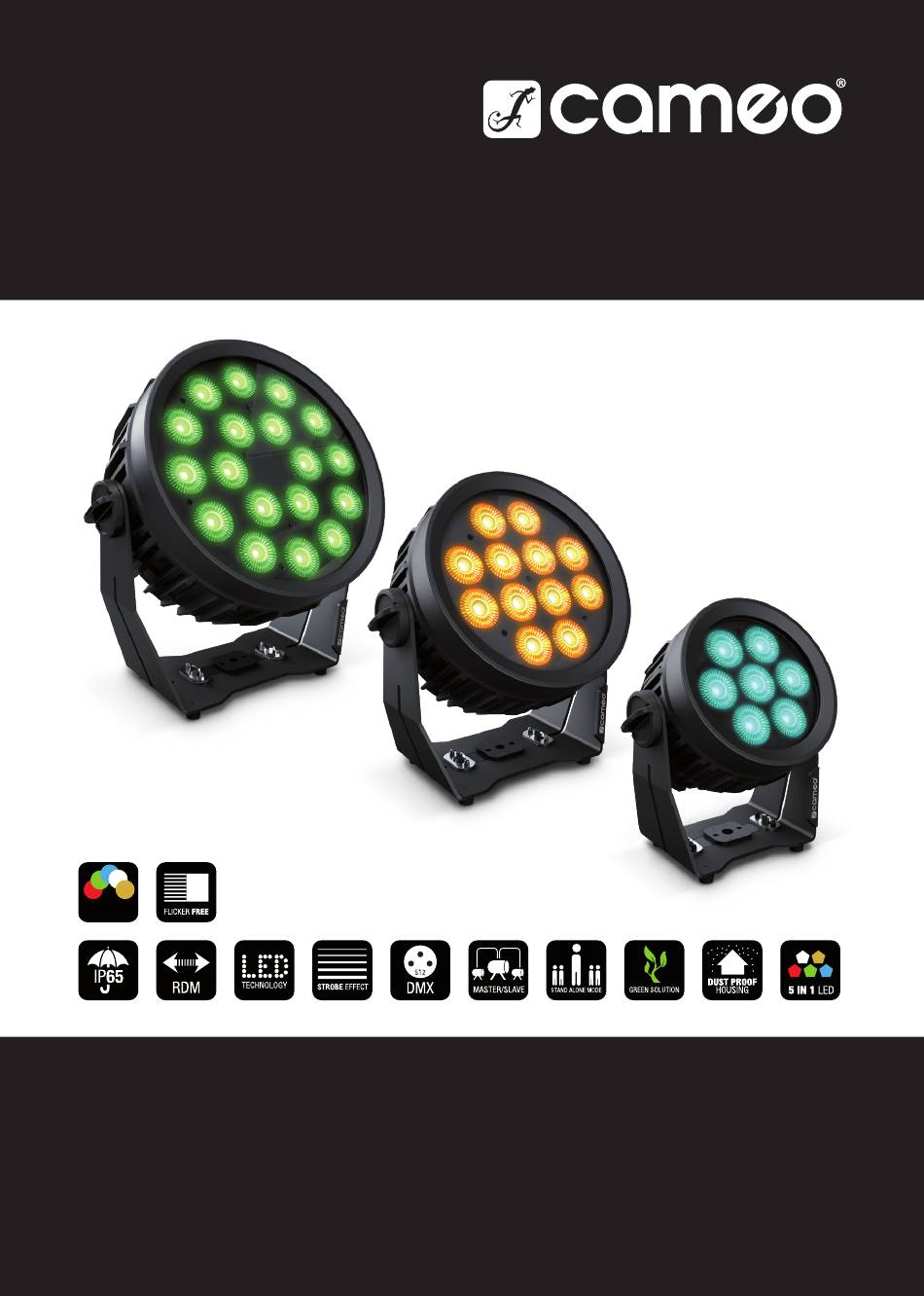

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO RGBWA FIRMWARE VERSION 1.03 AND LATER FLAT PRO 7 / 12 / 18 G2 PROFESSIONAL OUTDOOR FLAT PAR CAN 7 / 12 / 18 X 10 W IP65 CLPFLATPRO7G2, CLPFLATPRO12G2, CLPFLATPRO18G2...
-
Seite 2: Bestimmungsgemässer Gebrauch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfäl- tig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website CAMEOLIGHT.COM. -
Seite 3: Sicherheitshinweise
Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch intensive Lichtquellen. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austausch- baren Teile befinden. - Seite 4 WARNUNG: 1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungen aufweist. 2. Das Gerät darf nur im spannungsfreien Zustand installiert werden. 3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommen werden. 4.
- Seite 5 WARNUNG: 1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise. 2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehe- nen Zubehör. 3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschrif- ten.
- Seite 6 ACHTUNG: 1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärme speichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann. 2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
-
Seite 7: Lieferumfang
HINWEISE FÜR ORTSVERÄNDERLICHE OUTDOOR-GERÄTE 1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorü- bergehenden Betrieb konzipiert. 2. Dauerbetrieb oder dauerhafte bauliche Anbringung, besonders im Außenbereich, kann zur Beeinträchtigung der Funktion, sowie der Oberflächen und Dichtungen und zu beschleunigter Materialermüdung führen. 3. -
Seite 8: Einführung
EINFÜHRUNG 7 X 10 W RGBWA LED OUTDOOR SCHEINWERFER CLPFLATPRO7G2 12 X 10 W RGBWA LED OUTDOOR SCHEINWERFER CLPFLATPRO12G2 18 X 10 W RGBWA LED OUTDOOR SCHEINWERFER CLPFLATPRO18G2 STEUERUNGSFUNKTIONEN X DMX-Betriebsarten ohne DMX-Delay-Kanal: 1-Kanal, 3-Kanal 1, 3-Kanal 2, 5-Kanal 1, 5-Kanal 2, 10-Kanal und 13-Kanal DMX-Steuerung X DMX-Betriebsarten mit DMX-Delay-Kanal: 2-Kanal, 4-Kanal 1, 4-Kanal 2, 6-Kanal 1, 6-Kanal 2, 11-Kanal und 14-Kanal DMX-Steuerung... -
Seite 9: Anschlüsse, Bedien- Und Anzeigeelemente
Gummidichtkappe verschließen. 修改内容 注 POWER OUT TRUE 1 kompatible Netzausgangsbuchse für die Spannungsversorgung weiterer Cameo Schein- werfer (maximaler Ausgangsstrom siehe Aufdruck auf der Gehäuserückseite). Bei Nichtgebrauch bitte stets mit der dazugehörenden Gummidichtkappe verschließen. DMX IN Männliche IP65 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. -
Seite 10: Druckausgleichselement
DMX OUT Weibliche IP65 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals. Bei Nichtgebrauch bitte stets mit der dazugehörenden Gummidichtkappe verschließen. FUSE IP65 Sicherungshalter für 5 x 20mm Feinsicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (siehe Aufdruck auf der Geräterückseite). -
Seite 11: Bedienung
ANMERKUNGEN X Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, wird während des Star- tvorgangs nacheinander „Welcome to Cameo”, die Modellbezeichnung und die Softwarever- sion im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor aktiviert war, wird gestartet. -
Seite 12: Dmx-Startadresse Einstellen
HAUPTANZEIGE DMX-BETRIEBSART Im Display wird DMX Address und die aktuell eingestellte DMX-Startadresse angezeigt (im Beispiel 001). Falls DMX-Delay aktiviert ist, wird auch die Delay-Gruppe und die Delay-Zeit angezeigt. HAUPTANZEIGE STAND-ALONE-BETRIEBSART Im Display wird die aktuell aktivierte Stand-Alone-Betriebsart angezeigt (Mode Auto, Mode Static, Mode CCT, Mode Color Preset, Mode User Color, Mode Loop). -
Seite 13: Dmx-Betriebsart Einstellen
DMX-BETRIEBSART EINSTELLEN Durch Drücken auf MENU gelangen Sie in das Hauptmenü. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menüpunkt DMX Mode aus und bestätigen mit ENTER. Wählen Sie wie- derum mit Hilfe von UP und DOWN die gewünschte DMX-Betriebsart aus und bestätigen mit ENTER (DMX-Betriebsarten mit DMX-Delay-Kanal sind mit „D”... - Seite 14 Setup-Beispiel: Einstellen des DMX-Delays bei DMX-Betriebsarten mit DMX-Delay-Kanal: Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Taster und wählen Sie nun den Menüpunkt DMX Delay aus und bestätigen 2x mit ENTER.
- Seite 15 STAND-ALONE-BETRIEBSART AUTO Die 6 verfügbaren Auto-Programme bestehen teils aus fest programmierten Farbwechselsequen- zen und sie sind teils Zufallsszenen (Random), Helligkeit, Laufgeschwindigkeit und Delay (Signalverzögerung) sind für jedes Programm separat einstellbar. Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menüpunkt Stand Alone aus und bestätigen mit ENTER.
- Seite 16 STAND-ALONE-BETRIEBSART STATIC Der Stand-Alone Betriebsart Static ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, Dim- mer, Stroboskop (Strobe), R, G, B, W und A direkt am Gerät einzustellen. Somit kann eine individu- elle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen. Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü.
- Seite 17 STAND-ALONE-BETRIEBSART COLOR PRESET 15 verschiedene Farb-Presets stehen als Preset zur Verfügung, die Helligkeit kann für jedes Preset separat eingestellt werden. Ausgehend von Hauptanzeige 1 gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menüpunkt Stand Alone aus und bestätigen mit ENTER.
- Seite 18 STAND-ALONE-BETRIEBSART LOOP Die Stand-Alone-Betriebsart Loop ermöglicht es, bis zu vier verschiedene Farbwechselprogramme individuell zu gestalten, abzuspeichern und aufzurufen. Helligkeit, Schrittdauer, Überblendzeit und Delay (Signalverzögerung) sind dabei separat einstellbar. Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menüpunkt Stand Alone aus und bestätigen mit ENTER.
-
Seite 19: Slave-Betrieb
SLAVE-BETRIEB Standard Slave-Betrieb: Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menüpunkt Slave aus, bestätigen mit ENTER, wählen dann die Slave-Gruppe 0 (Slave Group 0) aus und bestätigen wiederum mit ENTER. -
Seite 20: Systemeinstellungen (Settings)
Ordnen Sie die Scheinwerfer nach Wunsch einer von bis zu 24 Gruppen zu, wobei auch mehrere Scheinwerfer einer Gruppe zugeordnet werden können. Die Gruppennummer ist gleichzeitig der Faktor, mit dem die in der Master-Einheit eingestellte Delay-Zeit multipliziert wird (siehe Setup- -Beispiel). - Seite 21 Signal Fail = Betriebszustand bei Hold letzter Befehl wird gehal- DMX-Signal- Unterbrechung Blackout aktiviert Blackout Fade langsamer Fade Out zu Blackout User Color 1 User Color 1 wird aktiviert PWM-Frequency = LED PWM Frequenz 650Hz, 1530Hz, Auswählen der LED PWM 2000Hz, Frequenz 3600Hz, 12kHz,...
- Seite 22 Redshift = Imitiert die Farbdrift Farbdrift deaktiviert beim Dimmen eines Halogenscheinwerfers. Farbdrift aktiviert Beim Herunterdimmen des Scheinwerfers verändert sich die Farb- temperatur automatisch zunehmend zu wär- meren Weißtönen und Amber (und umgekehrt). Color Calibration = Farbkalibrierung Calibrated Werksseitige Kalibrierung von R, G, B, W und A (betriebsartübergreifend) R, G, B, W und A mit Maxi- malwert 255...
-
Seite 23: Systeminformationen (System Info)
Autolock = Automatische Sperrung Automatische Sperrung der Bedienelemente der Bedienelemente deaktiviert Automatische Sperrung der Bedienelemente nach ca. 30 Sekunden Inakti- vität. Anzeige im Display nach Bedienversuch „LOCKED“. Entsperren: Gleichzeitiges Drücken von UP und DOWN für ca. 5 Sekunden SYSTEMINFORMATIONEN (SYSTEM INFO) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. -
Seite 24: Aufstellung Und Montage
MANUELLE SPERRFUNKTION Neben der Möglichkeit, den Scheinwerfer automatisch vor versehentlicher und unbefugter Bedienung zu schützen (siehe „Settings” - „Autolock”), kann die Sperrung der Bedienelemente auch manuell erfolgen. Halten Sie hierfür für circa 5 Sekunden die Bedienfelder UP und DOWN gleichzeitig gedrückt. Nun wird „Locked!” im Display angezeigt und eine Änderung der Einstellun- gen des Scheinwerfers über die Bedienfelder ist nicht mehr möglich. -
Seite 25: Pflege, Wartung Und Reparatur
PFLEGE, WARTUNG UND REPARATUR Um die einwandfreie Funktion des Gerätes auf Dauer zu gewährleisten, muss es regelmäßig, mindestens alle 3000 Betriebsstunden oder spätestens nach Ablauf eines Jahres gepflegt und gewartet werden. PFLEGE (VOM ANWENDER DURCHFÜHRBAR) WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden. -
Seite 26: Optionales Zubehör
HINWEIS! Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets beachten Sie unbedingt die beiliegende Einbauanleitung. OPTIONALES ZUBEHÖR Omega-Montagebügel CLOMEGABRACKET1 16 mm TV-Zapfen mit Klappmechanismus CLZSPIN16 DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Über- tragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. - Seite 27 Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß"...
-
Seite 28: Technische Daten
DMX-ADAPTER: Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüs- sen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich. STECKERBELEGUNG DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt. STECKERBELEGUNG DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt. -
Seite 29: Erläuterungen Zur Ip-Schutzart
Stromversorgungsan- Neutrik True One kompatibel (IN / OUT) schlüsse: Elektrische Schutzklasse: Max. Ausgangsstrom: Sicherung: F2A / 250V (5 x 20 F3A / 250V (5 x 20 F4A / 250V (5 x 20 Umgebungstemperatur (in -15° - 45° Betrieb): Schutzart: IP65 Mindestabstand zur bele- 0,5 m uchteten Fläche:... -
Seite 30: Mindestabstand Zur Beleuchteten Fläche
3. Die zweite Kennziffer bezeichnet den Schutz gegen Wasser: IPX0 kein Schutz IPX1 Schutz gegen Tropfwasser IPX2 Schutz gegen fallendes Tropfwasser, wenn das Gerät bis zu 15° geneigt ist IPX3 Schutz gegen fallendes Sprühwasser bis 60° gegen die Senkrechte IPX4 Schutz gegen allseitiges Spritzwasser IPX5 Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel... -
Seite 31: Ce-Konformitätserklärung
GERÄT: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Haus- müll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden.
