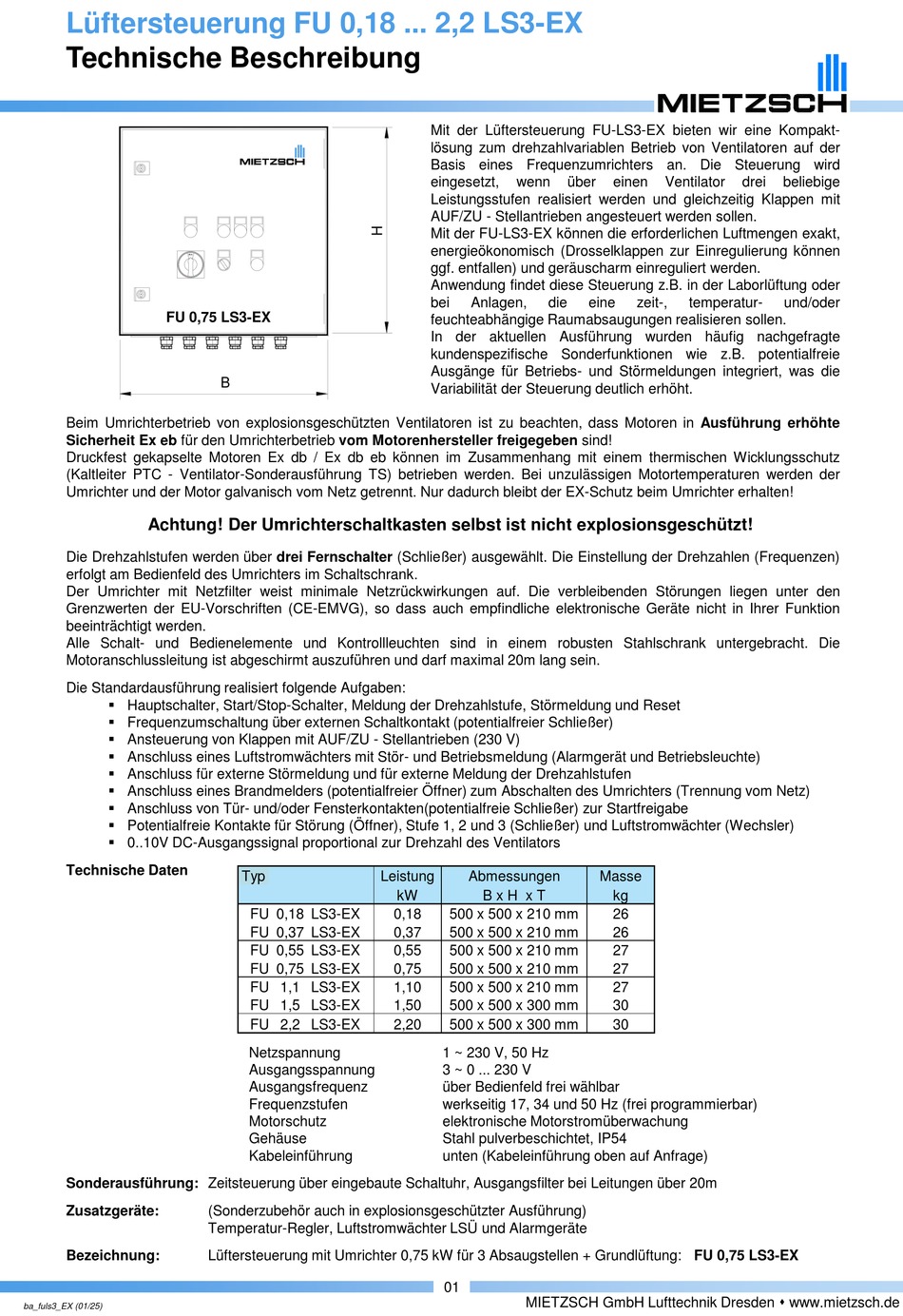

Mietzsch FU 0,18 LS3-EX Technische Beschreibung

Lüftersteuerung FU 0,18 ... 2,2 LS3-EX
Technische Beschreibung
FU 0,75 LS3-EX
Beim Umrichterbetrieb von explosionsgeschützten Ventilatoren ist zu beachten, dass Motoren in Ausführung erhöhte
Sicherheit Ex eb für den Umrichterbetrieb vom Motorenhersteller freigegeben sind!
Druckfest gekapselte Motoren Ex db / Ex db eb können im Zusammenhang mit einem thermischen Wicklungsschutz
(Kaltleiter PTC - Ventilator-Sonderausführung TS) betrieben werden. Bei unzulässigen Motortemperaturen werden der
Umrichter und der Motor galvanisch vom Netz getrennt. Nur dadurch bleibt der EX-Schutz beim Umrichter erhalten!
Achtung! Der Umrichterschaltkasten selbst ist nicht explosionsgeschützt!
Die Drehzahlstufen werden über drei Fernschalter (Schließer) ausgewählt. Die Einstellung der Drehzahlen (Frequenzen)
erfolgt am Bedienfeld des Umrichters im Schaltschrank.
Der Umrichter mit Netzfilter weist minimale Netzrückwirkungen auf. Die verbleibenden Störungen liegen unter den
Grenzwerten der EU-Vorschriften (CE-EMVG), so dass auch empfindliche elektronische Geräte nicht in Ihrer Funktion
beeinträchtigt werden.
Alle Schalt- und Bedienelemente und Kontrollleuchten sind in einem robusten Stahlschrank untergebracht. Die
Motoranschlussleitung ist abgeschirmt auszuführen und darf maximal 20m lang sein.
Die Standardausführung realisiert folgende Aufgaben:
▪ Hauptschalter, Start/Stop-Schalter, Meldung der Drehzahlstufe, Störmeldung und Reset
▪ Frequenzumschaltung über externen Schaltkontakt (potentialfreier Schließer)
▪ Ansteuerung von Klappen mit AUF/ZU - Stellantrieben (230 V)
▪ Anschluss eines Luftstromwächters mit Stör- und Betriebsmeldung (Alarmgerät und Betriebsleuchte)
▪ Anschluss für externe Störmeldung und für externe Meldung der Drehzahlstufen
▪ Anschluss eines Brandmelders (potentialfreier Öffner) zum Abschalten des Umrichters (Trennung vom Netz)
▪ Anschluss von Tür- und/oder Fensterkontakten(potentialfreie Schließer) zur Startfreigabe
▪ Potentialfreie Kontakte für Störung (Öffner), Stufe 1, 2 und 3 (Schließer) und Luftstromwächter (Wechsler)
▪ 0..10V DC-Ausgangssignal proportional zur Drehzahl des Ventilators
Technische Daten
Sonderausführung: Zeitsteuerung über eingebaute Schaltuhr, Ausgangsfilter bei Leitungen über 20m
Zusatzgeräte:
Bezeichnung:
ba_fuls3_EX (01/25)
B
Typ
FU 0,18 LS3-EX
FU 0,37 LS3-EX
FU 0,55 LS3-EX
FU 0,75 LS3-EX
FU 1,1 LS3-EX
FU 1,5 LS3-EX
FU 2,2 LS3-EX
Netzspannung
Ausgangsspannung
Ausgangsfrequenz
Frequenzstufen
Motorschutz
Gehäuse
Kabeleinführung
(Sonderzubehör auch in explosionsgeschützter Ausführung)
Temperatur-Regler, Luftstromwächter LSÜ und Alarmgeräte
Lüftersteuerung mit Umrichter 0,75 kW für 3 Absaugstellen + Grundlüftung: FU 0,75 LS3-EX
Mit der Lüftersteuerung FU-LS3-EX bieten wir eine Kompakt-
lösung zum drehzahlvariablen Betrieb von Ventilatoren auf der
Basis eines Frequenzumrichters an. Die Steuerung wird
eingesetzt, wenn
Leistungsstufen realisiert werden und gleichzeitig Klappen mit
AUF/ZU - Stellantrieben angesteuert werden sollen.
Mit der FU-LS3-EX können die erforderlichen Luftmengen exakt,
energieökonomisch (Drosselklappen zur Einregulierung können
ggf. entfallen) und geräuscharm einreguliert werden.
Anwendung findet diese Steuerung z.B. in der Laborlüftung oder
bei Anlagen, die
feuchteabhängige Raumabsaugungen realisieren sollen.
In der aktuellen Ausführung wurden häufig nachgefragte
kundenspezifische Sonderfunktionen wie z.B. potentialfreie
Ausgänge für Betriebs- und Störmeldungen integriert, was die
Variabilität der Steuerung deutlich erhöht.
Leistung Abmessungen
kW B x H x T
0,18 500 x 500 x 210 mm
0,37 500 x 500 x 210 mm
0,55 500 x 500 x 210 mm
0,75 500 x 500 x 210 mm
1,10 500 x 500 x 210 mm
1,50 500 x 500 x 300 mm
2,20 500 x 500 x 300 mm
1 ~ 230 V, 50 Hz
3 ~ 0 ... 230 V
über Bedienfeld frei wählbar
werkseitig 17, 34 und 50 Hz (frei programmierbar)
elektronische Motorstromüberwachung
Stahl pulverbeschichtet, IP54
unten (Kabeleinführung oben auf Anfrage)
01
MIETZSCH GmbH Lufttechnik Dresden ⬧ www.mietzsch.de
über einen Ventilator
eine zeit-, temperatur-
Masse
kg
26
26
27
27
27
30
30
drei beliebige
und/oder
