1 2 3
Funzioni
Menù principale
1. Auto OTDR
2. Expert OTDR
Link Image
3.
4. Visual Fault Locator (VFL)
5. Sorgente laser stabilizzata (SLS)
6. Optical Power Meter (OPM)
7. Optical Loss Test (OLT)
Gestore archivi
8.
9. RJ45 - Lunghezza
10. RJ45 - Sequenza
11. RJ45 - Tracciatore
12. Impostazioni di sistema
1. Auto OTDR
Premendo semplicemente un pulsante e mediante una
con gurazione dei parametri di test completamente auto-
matizzata e ottimizzata, l'OTDR elabora, rileva e analizza in
modo completo gli eventi di collegamento. Con una valu-
tazione pass/fail basata su valori de niti dall'utente, sup-
porta in modo e ciente i principianti nell'operazione
OTDR.
2. Expert OTDR
I parametri di test per OTDR possono essere con gurati
manualmente in base ai requisiti.
2.1) Viene mostrata la traccia della bra ottica.
2.2) Nella tabella degli eventi viene indicato il tipo
dell'evento, la lunghezza totale della bra, le perdite
del collegamento, ecc.
3. Link Image
L'applicazione Link Image mostra i risultati dell'OTDR me-
diante icone, dando all'utente una vista schematica di
tutto il collegamento (analisi pass/fail) e aiutando i tecnici
nell'utilizzo più e cace dell'OTDR.
(*) Disponibile in Auto/Expert OTDR
Traccia ottica
Tabella eventi
Link Image
4 5 6 7 8
735 g
(x,y,z) 188 x 135 x 61mm
Bedienung
Hauptmenü
1. Auto OTDR Modus
2. Expert ODTR Modus
Link Image
3.
4. Optische Lichtquelle (VFL))
5. Stabilisierte Laserquelle (SLS)
6. Optischer Leistungsmesser (OPM)
7. Test des optischen Verlusts (OLT)
Dateimanager
8.
9. RJ45 - Länge
10. RJ45 - Sequenz
11. RJ45 - Tracker
Systemeinstellungen
12.
1. Auto OTDR Modus
Per Knopfdruck und mittels einer vollautomatischen und
optimierten Testparameterkon guration kann das OTDR
Verbindungsereignisse umfassend verarbeiten, erkennen
und analysieren. Mit einer Pass/Fail-Auswertung auf Basis
benutzerde nierter Werte unterstützt es gerade auch
Einsteiger in den OTDR-Betrieb.
2. Expert ODTR Modus
Die Testparameter für das OTDR können je nach Bedarf
manuell kon guriert werden.
2.1) Der Faserverlauf wird angezeigt.
2.2) Die Ereignistabelle zeigt die Art des Ereignisses, die
Gesamtfaserlänge, den Verbindungsverlust usw.
3. Link Image
Die Anwendung Link Image zeigt OTDR-Ergebnisse in
Form von Symbolen an, so dass der Benutzer eine
schematische Ansicht der gesamten Verbindung erhält
(Pass/Fail-Analyse) und die Techniker das OTDR e ektiver
nutzen können.
(*) Verfügbar für Auto/Expert OTDR
Faserverlauf
Ereignisübersicht
Link Image

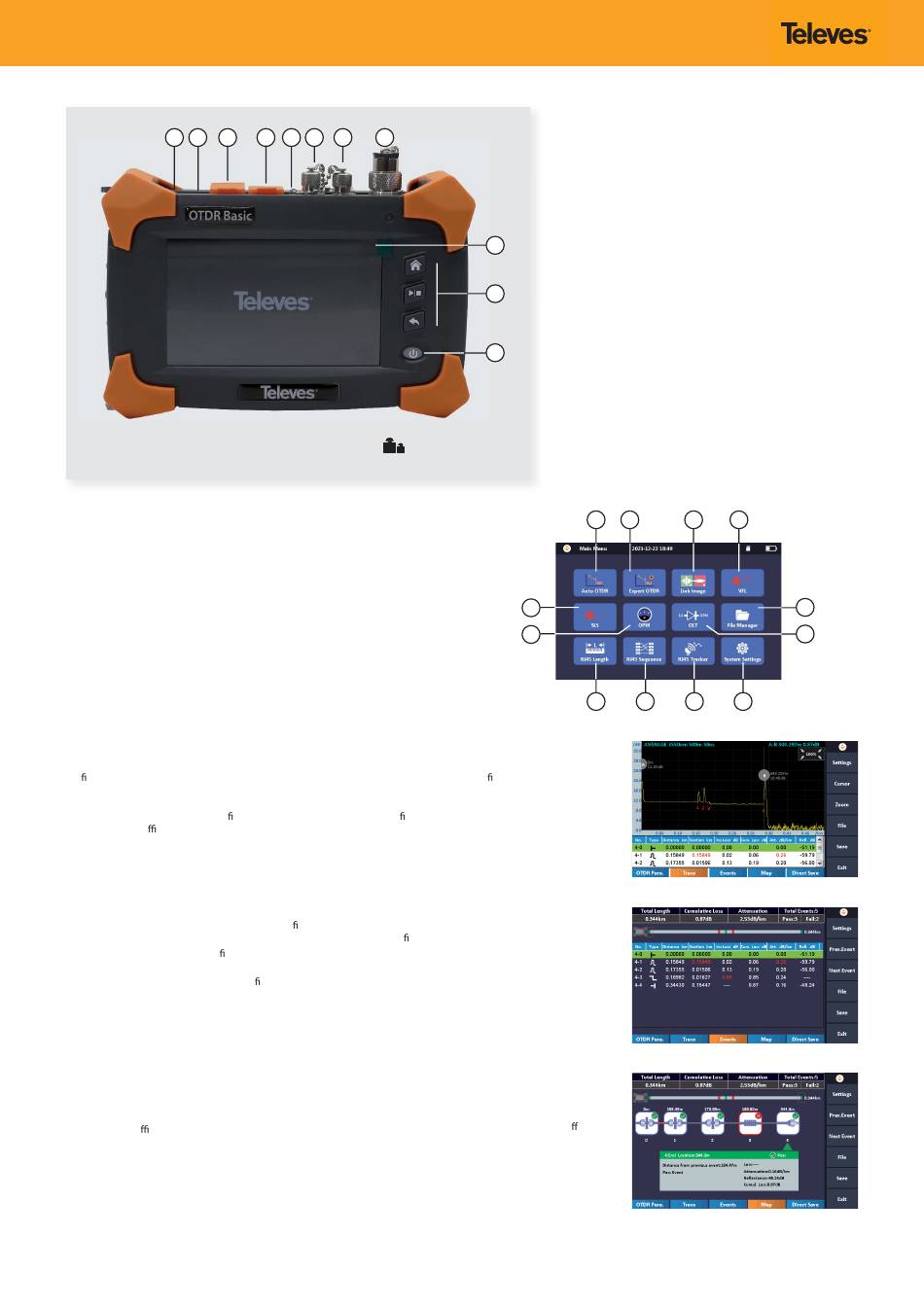

Descrizione del prodotto

1. Porta USB type C (porta di ricarica e trasferimento dati-PC)
2. Scheda microSD (include il software OTDR Trace)
3. Porta RJ46 LAN1
Porta RJ46 LAN2
4.
5. Led di stato
6. Visual Fault Locator (VFL)
7. Optical Power Meter (OPM)
Porta OTDR e sorgente luminosa (LS)
8.
9
9. 5" Touch Screen
10. Pulsanti di navigazione (Home, Start/Stop e indietro)
11. Pulsante ON/OFF, per accendere premere > 2 sec
10

Produktbeschreibung

1. USB-Anschluss Typ C (Ladeanschluss und PC-Datenübertragung)
2. MicroSD-Karte (einschließlich OTDR Trace Software)
11
3. LAN1 RJ45-Anschluss
LAN2 RJ45-Anschluss
4.
5. Blinklicht
6. Visuelle Lichtquelle (VFL)
7. Optischer Leistungsmesser (OPM)
OTDR und Lichtquellenanschluss (LS)
8.
9. 5" Touchscreen
10. Navigationstasten (Home, Start/Stop und zurück)
11. EIN/AUS Taste, zum Einschalten >2 Sekunden gedrückt halten.
1 2
5
6
9 10
2.2 Tabella eventi / Ereignisübersicht (*)
3 4
8
7
11 12
2.1 Traccia ottica / Faserverlauf (*)
3. Link Image (*)
