Alphatronics AN2.1 Bedienungs-/Montageanleitung
Verwandte Anleitungen für Alphatronics AN2.1
Inhaltszusammenfassung für Alphatronics AN2.1

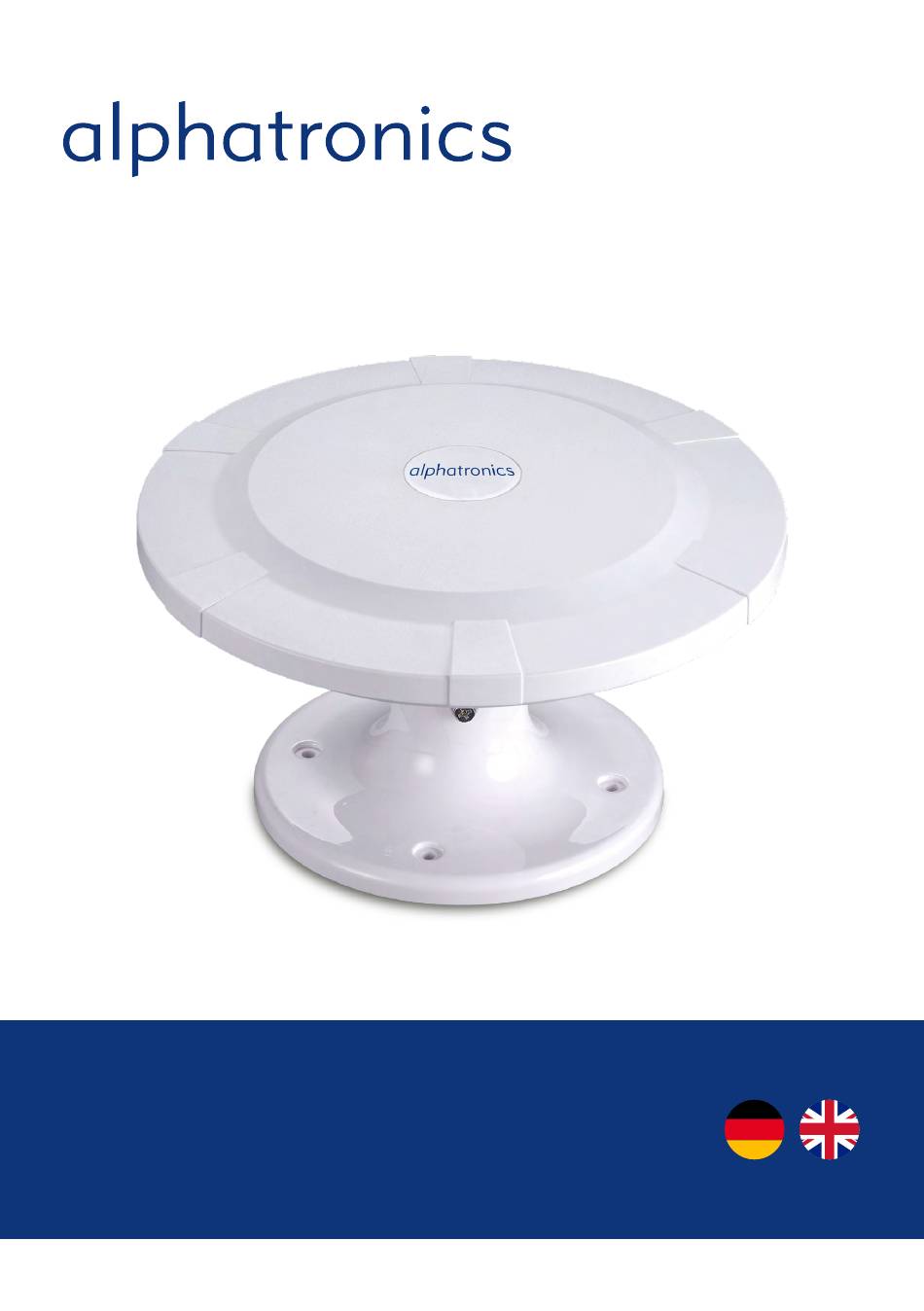

- Seite 1 Bedienungs- & Montageanleitung / Operating & assembly instructions alphatronics AN2.1 991215_REF_A_01/24 www.alphatronics.de...
-
Seite 3: Inhaltsverzeichnis
DEUTSCH DEUTSCH INHALT 1. Einleitung .................................. 4 2. Allgemeine Sicherheitshinweise ........................... 4 3. Produktmerkmale ..............................5 4. Inhalt ..................................5 5. Installation ................................6 5.1 Montage an einem Antennenmast ........................6 5.2 Montage auf Freizeitfahrzeugen ........................7 5.3 Montage auf Booten ............................. 9 6. -
Seite 4: Einleitung
1. EINLEITUNG Vielen Dank, dass Sie sich für ein alphatronics Produkt entschieden haben und uns Ihr Vertrauen ent- gegenbringen. Unsere Produkte werden speziell für die Bedürfnisse der mobilen Welt entwickelt und stehen für eine zuverlässige Qualität, der Sie vertrauen können. -
Seite 5: Produktmerkmale
DEUTSCH DEUTSCH 3. PRODUKTMERKMALE • Weltweit erste DVB-T/T2 Antenne mit automatischer Umschaltung zwischen aktiven und passiven Be- trieb • Kraftvoll im Empfang durch ihren 360° Aufbau (Aktiver Antennen-UHF-Gewinn: max. 12 dBi) • Integrierter 5G LTE-Filter - LTE-Filterisolierung: > 25 dB (739 –960 MHz) •... -
Seite 6: Installation
5. INSTALLATION 5.1 Montage an einem Antennenmast Schrauben (3 Stück) Schritt 1: Beginnen Sie mit dem Befestigungsarm - Führen Sie das Koaxialkabel von unten nach oben durch die Öffnung des Befestigungsarms. Schritt 2: Verbinden Sie das Koaxialkabel mit der Antenneneinheit - Nutzen Sie hierfür die F-Verbindung, bei der der F-Stecker einfach auf- oder abgeschraubt werden kann. -
Seite 7: Montage Auf Freizeitfahrzeugen
DEUTSCH DEUTSCH 5.2 Montage auf Freizeitfahrzeugen: Schrauben (4 Stück) Schrauben (3 Stück) Schrauben (3 Stück) Schritt 1: Montage des Antennenfußes - Wählen Sie die gewünschte Stelle auf dem Fahrzeugdach für den Antennenfuß aus. Sie können den Fuß entweder mit einem starken Klebstoff wie z.B. Sikaflex® 292 kleben oder durch Schrauben befestigen. - Seite 8 Zusätzliche Hinweise bei der Verwendung von Klebstoffen Reinigungsvorbereitungen 1. Reinigen Sie gründlich den Bereich auf dem Dach, auf dem der Antennenfuß montiert werden soll, mit einem geeigneten Reinigungsmittel. Achten Sie darauf, auch den unteren Teil des Antennenfußes sorgfältig zu säubern. 2.
-
Seite 9: Montage Auf Booten
DEUTSCH DEUTSCH 5.3 Montage auf Booten Schritt 1: Vorbereitung des Antennenfußes - Nehmen Sie den Antennenfuß und führen Sie das Koaxialka- bel von unten nach oben durch die Öffnung im Fuß. Schritt 2: Anschluss des Koaxialkabels - Schließen Sie das Koaxialkabel an die Antenne an. Schritt 3: Montage des Antennenfußes am Hauptgerät - Befestigen Sie den Antennenfuß... -
Seite 10: Betrieb Der Antenne
6. BETRIEB DER ANTENNE 6.1 AKTIVER BETRIEB 230V Netzadapter Power adaptor Active (AC 230 V input) Fernseher STB or Digital TV Koaxial Kabel Coaxial Cable Schraube Screws oder Rubber cover Gummi- abdeckung Fernseher STB or Digital TV Active Wassertropfen- Water Drop loop Koaxial Kabel Coaxial Cable Recommended... -
Seite 11: Rechtliche Hinweise
Einstellung, Kalibrierung und Installation, Missachtung des Benutzerhandbuchs sowie äußere Einflüsse, optische Schäden, normaler Verschleiß. • Die Garantie von alphatronics gilt ab dem Kaufdatum und erstreckt sich auf alle Material- und Fertigungsfehler, die während der Garantiefrist gerügt wurden. • Die Garantie von alphatronics tritt nur bei Vorlage des Originalkaufbelegs (nicht handschriftlich) in Kraft. - Seite 12 Datenschutzinformationen Die alphatronics GmbH verarbeitet Ihre Daten gemäß den gesetzlichen Bestimmungen der Datenschutz-Grundverord- nung (DS-GVO) und des Bundesdatenschutzgesetzes (BDSG) in Verbindung mit den Datenschutzgesetzen der Länder. Urheberrecht Diese Bedienungsanleitung ist urheberrechtlich geschützt. Jede Vervielfältigung oder jeder Nachdruck, auch aus- zugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustim- mung des Herstellers gestattet.
- Seite 13 Verpackungsmaterialien wie z.B. Folienbeutel gehören nicht in Kinderhände! Vereinfachte Konformitätserklärung nach RED-Richtlinie Hiermit erklärt die Firma alphatronics GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:...
- Seite 27 ENGLISH ENGLISH...
- Seite 28 GmbH alphatronics-Service: Breitengraserstraße 6 Tel. +49 (0) 911 21 65 54-45 90482 Nürnberg E-Mail: service@alphatronics.de Tel. +49 (0) 911 21 65 54-0 E-Mail: info@alphatronics.de Fax +49 (0) 911 21 65 54-65 Web: www.alphatronics.de...
