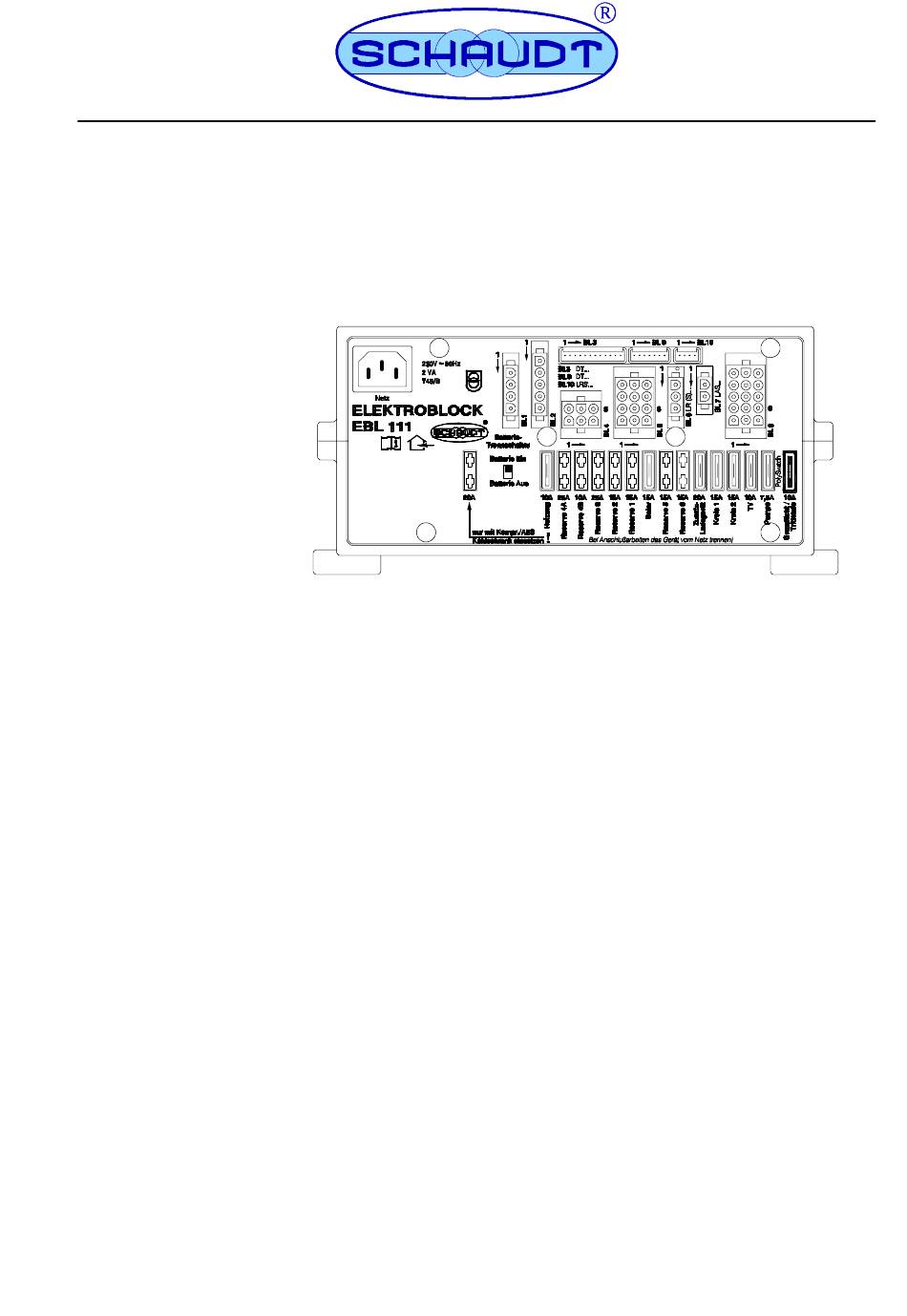

Schaudt EBL 111 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
E Schaudt GmbH, Elektrotechnik und Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
811.555 BA / DE
Bedienungsanleitung
Elektroblock EBL 111
Inhaltsverzeichnis
1
1.1
1.2
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
3.2
3.3
4
4.1
4.2
5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
3
3
3
4
6
. . . . . . . . . . .
7
8
8
9
10
Stand: 30.09.2008
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt EBL 111
Inhaltszusammenfassung für Schaudt EBL 111
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 811.555 BA / DE... -
Seite 2: Sicherheitshinweise
Bedienungsanleitung Elektroblock EBL 111 Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 3: Einleitung
Die Bedienung des Elektroblocks erfolgt ausschließlich über die ange- schlossene Kontroll- und Schalttafel DT ... (außer Batterietrennung). Für den täglichen Betrieb ist am Elektroblock EBL 111 keine Bedienung er- forderlich. Nur im Rahmen der Erstinbetriebnahme oder bei Nachrüstungen mit Zube- hör müssen einmalig Einstellungen vorgenommen werden (siehe hierzu... -
Seite 4: Betriebsstörungen
Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fachwerkstatt den Elektroblock reparieren. In diesem Fall ist zu beach- ten, dass die Gewährleistung bei unsachgemäß ausgeführten Reparaturen erlischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folge- schäden haftet. Stand: 30.09.2008... - Seite 5 Bedienungsanleitung Elektroblock EBL 111 Die Verwendung eines Überspannungsschutzes OVP wird empfohlen. Störung Mögliche Ursache Abhilfe Wohnraumbatterie wird bei 230-V-Be- keine Netzspannung Sicherungsautomat im Fahrzeug ein- trieb nicht geladen (Batteriespannung schalten ständig unter 13,3 V) ständig unter 13,3 V) tä di 13 3 V) Netzspannung prüfen lassen...
-
Seite 6: System Stilllegen
Batterie bis zu 24 Stunden an das Netz anschließen. ACHTUNG! Überschreitung zulässiger Eingangsspannungen! Beschädigung angeschlossener Verbraucher: Einen ggf. angeschlossenen Solar-Laderegler der Firma Schaudt nicht ohne Batterie betreiben. Wenn die Batterie gewechselt oder ausgebaut wird, vorher den Stek- ker ”+ Solarzelle” am Solar-Laderegler abziehen. -
Seite 7: Verwendungszweck Und Funktionen Im Einzelnen
Verwendungszweck und Funktionen im Einzelnen Dieses Gerät ist ausschließlich zum Einbau in ein Fahrzeug bestimmt. Der Elektroblock EBL 111 ist die zentrale Energieverteilung für alle 12-V-Ver- braucher in der elektrischen Anlage an Bord des Reisemobils bzw. Cara- vans. Er befindet sich normalerweise innerhalb eines Schranks oder Stau- raums und ist für einen Sicherungswechsel an der Frontseite zugänglich. -
Seite 8: Batteriefunktionen
Bedienungsanleitung Elektroblock EBL 111 Batteriefunktionen Der Elektroblock EBL 111 ist für Systeme geeignet, die mit 12 V--Batterien betrieben werden. Batterie-Ladung Gleichzeitige Ladung der Starterbatterie und der Wohnraumbatterie durch während der Fahrt die Lichtmaschine Parallelschaltung der Batterien über ein Trennrelais Batterie-Trennung Die Batterie-Trennung (am Batterie-Trennschalter des Elektroblocks, siehe Bild 2, Pos. -
Seite 9: Wartung
Bedienungsanleitung Elektroblock EBL 111 Im Fehlerfall, z. B. bei Überstrom, unterbricht die selbst rückstellende Siche- rung den entsprechenden Stromkreis. Nach Beseitigung des Fehlers stellt sich die Sicherung nach ca. 1 Minute von selbst wieder zurück. Batterie-Ladung durch Maximal zulässiger Ladestrom 14 A, abgesichert mit 15 A Solar-Laderegler Abhängig von dem verwendeten Solar-Laderegler wird entweder nur die... -
Seite 10: Anhang
Schaudt Batterie-Ladegerät LAS ... mit max. 18 A Ladestrom, incl. passen- dem Anschlusskabel (MNL). Solar-Laderegler Schaudt Solar-Laderegler Typ LR ... (oder LRS ... ; erforderlich, wenn der Solarstrom angezeigt werden soll) für Solarmodule mit einem Gesamtstrom von 14 A mit 3-poligem Anschluss-Strecker und Anschlusskabel (LRS ... mit... -
Seite 11: Fehlerprotokoll
Bedienungsanleitung Elektroblock EBL 111 Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Fehlerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Ja - Nein - Nachrüstung? Ja - Nein - Folgender Defekt liegt vor (bitte ankreuzen):... -
Seite 12: Technische Daten
Bedienungsanleitung Elektroblock EBL 111 Technische Daten Netzanschluss 230 V Wechselspannung ± 10 %, 47 bis 63 Hz sinusförmig, Schutzklasse I Stromaufnahme 2 VA Ruhestrom aus Je nach Kontroll- und Schalttafel: ca. 5 -- 20 mA, zuzüglich Verbrauch der Wohnraumbatterie Steuerelektronik des Kühlschranks Messung ca. - Seite 13 Bedienungsanleitung Elektroblock EBL 111 Aufbau Bild 2 Aufbau Elektroblock EBL 111 (Front) Netzanschluss Anschlussblock Solarregler (Versorgung) Anschlussblock Kühlschrankversorgung 10 Anschlussblock Zusatzlader Anschlussblock Kühlschrankversorgung D+, 11 Anschlussblock TV, Pumpe, Verbraucher Batteriefühler/Steuerleitungen 12 Selbstrückstellende Sicherung Trittstufe (intern) Anschlussblock Heizung, Grundlicht, Trittstufe 13 Kfz-FlachstecksicherungenVerbraucher Anschluss Kontroll- und Schalttafel DT ...
- Seite 14 Bedienungsanleitung Elektroblock EBL 111 Blockschaltbild/Anschlussplan Stand: 30.09.2008 811.555 BA / DE...
