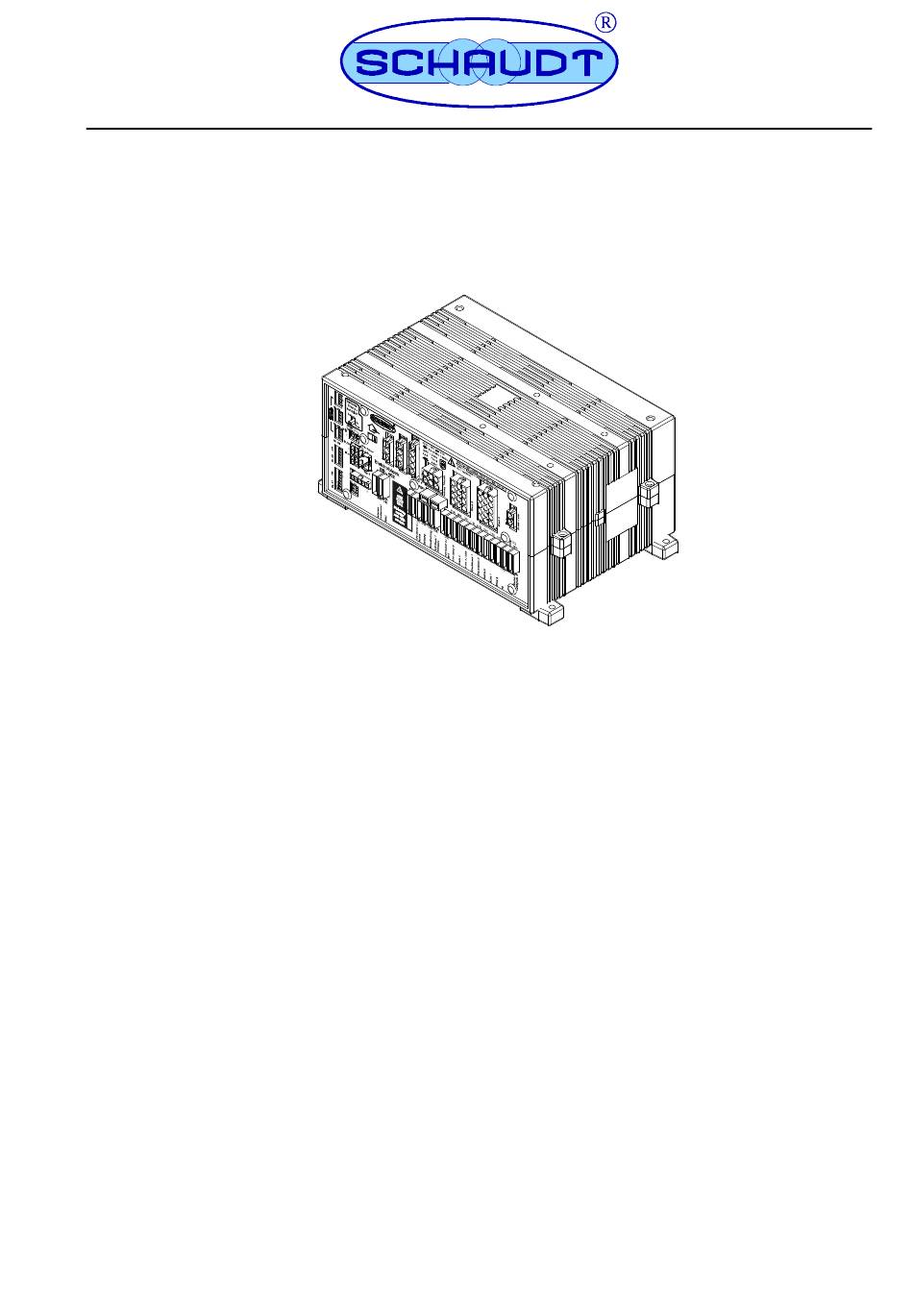

Schaudt EBL 402 Bedienungsanleitung
Inhaltsverzeichnis
E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
8110610 BA / DE
Bedienungsanleitung
Elektroblock EBL 402
Inhaltsverzeichnis
1
1.1
1.2
1.3
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
3.2
3.3
3.4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
4.1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2
4.3
5
5.1
5.2
5.3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
3
3
4
4
5
6
7
8
. . . . . . . . . . .
9
9
10
11
12
12
12
14
14
15
Datum: 27.01.2022
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt EBL 402
Inhaltszusammenfassung für Schaudt EBL 402
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 8110610 BA / DE Datum: 27.01.2022... -
Seite 2: Sicherheitshinweise
Bedienungsanleitung Elektroblock EBL 402 Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 3: Haftungsbeschränkung
Verwendung nicht zugelassener Ersatzteile Einleitung Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die an- gegebenen Sicherheitshinweise. Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbe- stimmungen auch an andere Benutzer weitergeben. -
Seite 4: Bedienung
Bedienungsanleitung Elektroblock EBL 402 Bedienung Die Bedienung des Elektroblocks erfolgt ausschließlich über das ange- schlossene Bedien- und Kontrollpanel (außer Batterietrennung). Für den täglichen Betrieb ist am Elektroblock keine Bedienung erforderlich. Nur bei einem Wechsel des Batterietyps (Blei-Gel bzw. AGM) bzw. im Rah- men der Erstinbetriebnahme oder bei Nachrüstungen mit Zubehör müssen... -
Seite 5: Batteriewechsel
Panels möglich. Ob das im Fahrzeug vorhandene Panel dafür vorgesehen ist, kann der jeweiligen Bedienungsanleitung entnommen werden. Hat das Panel diese Funktion nicht, können die Ladeparameter des EBL 402 nicht geändert werden. GEFAHR! -
Seite 6: Betriebsstörungen
Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann das Gerät auch eine Fachwerkstatt reparieren. In diesem Fall ist zu beachten, dass die Gewährleistung bei unsachgemäß ausgeführten Reparaturen er- lischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folge- schäden haftet. Störung Mögliche Ursache... -
Seite 7: Notbetrieb
Notbetrieb Findet auf dem Bus keine Kommunikation mehr statt, können die Geräte am Bus nicht mehr gesteuert werden. Für diesen Fall verfügt der EBL 402 über eine Notbetriebsfunktion. Ist diese aktiv: wird auf12 V ON geschaltet ist die Pumpe aktiviert Der Notbetrieb muss wie folgt manuell aktiviert werden: Den Batterietrennschalter (s. -
Seite 8: Stilllegung
Bedienungsanleitung Elektroblock EBL 402 Stilllegung 3.5.1 System stilllegen ACHTUNG! Eine Tiefentladung führt zur Beschädigung der Wohnraumbatterie. Deshalb: Wohnraumbatterie vor und nach Stilllegung voll laden (Fahrzeug bei einer 80 Ah Batterie mindestens 12 Stunden und bei einer 160 Ah Batterie bis zu 24 Stunden an das Netz anschließen). -
Seite 9: Verwendungszweck Und Funktionen Im Einzelnen
Wohnraumbatterie 12 V Verbraucher Bild 1 Energieversorgungssystem an Bord Baugruppen Der Elektroblock EBL 402 enthält: ein Lademodul zur Ladung aller angeschlossenen Batterien die komplette 12 V Verteilung die Absicherung der 12 V Stromkreise ein Hauptschaltermodul Batteriewächter weitere Steuerfunktionen und Überwachungsfunktionen Geräte des Systems... -
Seite 10: Batteriefunktionen
Bedienungsanleitung Elektroblock EBL 402 Batteriefunktionen Geeignete Batterien 6-zellige AGM- oder Blei-Gel-Batterien ab 80 Ah Batterie-Trennung Die Batterie-Trennung (am Batterie-Trennschalter des Elektroblocks, siehe Bild 3, Pos. 19, s. auch Kap. 3.5) trennt folgende Anschlüsse von der Wohn- raumbatterie: alle 12 V Verbraucher... -
Seite 11: Zusatzfunktionen
5 A, wenn das 230 V Netz an den Elektroblock ange- schlossen ist. Eingänge Tanksonden/ Am EBL 402 sind Anschlüsse für 2 Tanksonden vorhanden (eine für Frisch- Tanksensoren wasser (FW) und eine für Abwasser (AW). Jede Sonde hat eine Basiselek- trode und 4 Pegelelektroden (25%, 50% 75% und 100%). -
Seite 12: Technische Daten
Bedienungsanleitung Elektroblock EBL 402 Technische Daten Mechanische Daten Abmessungen 130 x 275 x 170 (H x B x T in mm), einschließlich Befestigungsfüße Gewicht 2,0 kg Gehäuse PA (Polyamid), enzianblau RAL 5010 Front Aluminium, pulverbeschichtet, lichtgrau RAL 7035 Elektrische Daten Netzanschluss 230 V Wechselspannung ... - Seite 13 Bild 2 Beispiel für den Ladespannungsverlauf mit dem Elektroblock EBL 402 I (”Bulk”) Hauptladung mit maximalem Ladestrom 20 A, elektronisch be- grenzt, bis zur Ladeschluss-Spannung U . Ladebeginn auch bei tiefentladenen Batterien. ...
-
Seite 14: Umweltdaten
Bedienungsanleitung Elektroblock EBL 402 Umweltdaten Betriebstemperatur -20C bis +45C Lagertemperatur -20 C bis +70 C Schutzart IP 20 Luftfeuchtigkeit Betrieb nur in trockener Umgebung CE-Kennzeichen Wartung Der Elektroblock ist wartungsfrei. Reinigung Elektroblock mit einem weichen, leicht angefeuchteten Tuch und mit einem milden Reinigungsmittel reinigen. -
Seite 15: Anhang
Je nach Fahrzeugtyp sind für die Lichtsteuerung Schaudt Busmodule der Typen LIM 411 und/oder LIM 404 am LIN Bus angeschlossen. Bedienpanel Ein Bedienpanel zur Steuerung des EBL 402 kann über den LIN Bus ange- schlossen werden; alternativ kann der EBL 402 auch durch Fremdsysteme gesteuert werden. -
Seite 16: Fehlerprotokoll
Bedienungsanleitung Elektroblock EBL 402 Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Feh- lerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Ja - Nein - Nachrüstung? Ja - Nein - Folgender Defekt liegt vor (bitte ankreuzen):... - Seite 17 Bedienungsanleitung Elektroblock EBL 402 Aufbau Bild 3 Aufbau Elektroblock EBL 402 (Front) Pos. Bezeichnung Bedeutung Verwendung Montagefüße (4 x) Bl. S1 Block S1 Sonde Frischwasser Bl. 12 Block 12 nicht verwendet Bl. 9 Block 9 TSF01 (parallel zu Bl. 10) Bl.
- Seite 18 Bedienungsanleitung Elektroblock EBL 402 Bild 4 Aufbau Elektroblock EBL 402 (Rückseite) Pos. Bezeichnung Bedeutung Verwendung Kabel Netzanschluss Spannungsversorgung 230 V AC (WAGO-Stecker) Power Steckverbinder Ausgang “12 V-Power” Steckverbinder Anschluss Wohnraumbatterie Sicherung 50 A Absicherung Ausgänge “12 V-Power”-Versorgung Steckverbinder Anschluss Starterbatterie...
- Seite 19 Bedienungsanleitung Elektroblock EBL 402 Blockschaltbild/Anschlussplan (I v. II) (siehe Blatt 2) +12V nHS2 +12V Lademodul nHS2 LAS ... Netz Leiterplatte 230 V~ 50 Hz EBL 402 RW NetzLadung MNL-Buchsensockel 2F -- Block 7 + Zusatzladegerät NetzLadung SB Minus Ladegerät Batterie...
- Seite 20 Bedienungsanleitung Elektroblock EBL 402 Blockschaltbild/Anschlussplan (II v. II) (siehe Blatt 1) 12V nHS2 (Grundlicht) nHS1 Pumpe MNL-Buchsensockel 6F -- Block 4 Heizung max. 20A Heiz.-Strg. 12V Dauer / Trittstufe max. 25A Steckverbinder LF-PA 401 -- Block 18 6.3x0.8 2F Standheizung max.
