4.1 Aufbau

4.2 Beschreibung

06.00 | SST | Montage- und Betriebsanleitung | de | 389580

4 Aufbau und Beschreibung

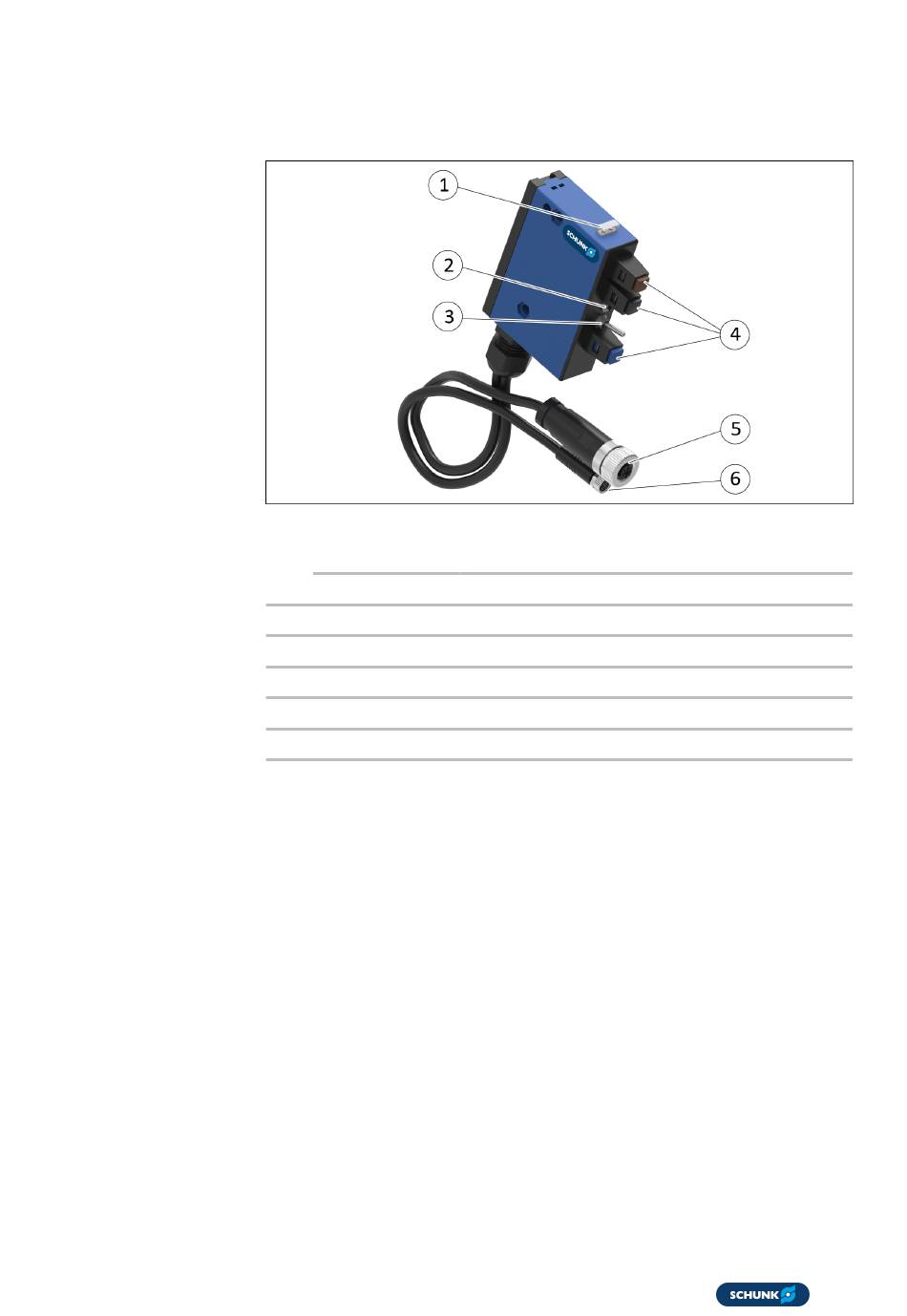

1 LED grün/rot
LED orange
2 EIN-Taster
3 PNP/NPN Umschalter
4 Anschlüsse für Sensoren mit offenen Litzen
5 Anschluss für Sensoren mit Anschlussstecker M12
6 Anschluss für Sensoren mit Anschlussstecker M8
Der Sensortester SST ermöglicht das schnelle Testen und Einstellen
von induktiven Sensoren, Magnetschaltern und Reed- Kontakten.
Die Schaltfunktion wird über eine LED und zusätzlich akustisch
signalisiert.
Der Sensortester schaltet sich bei Nichtbenutzung selbstständig
nach ca. 30 Sekunden aus.
Die notwendige Energie wird von einer 9 V Blockbatterie zur
Verfügung gestellt
grün: Betriebsspannungsanzeige
rot: Meldung Batteriewechsel
Funktionsanzeige
