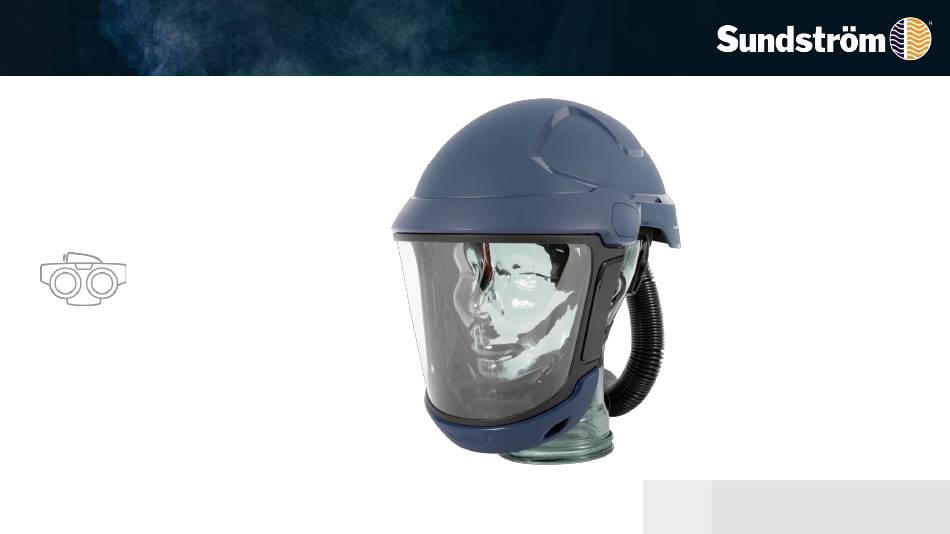

- Seite 1 Gebrauchsanleitung SR 575 Schutzhelm mit Visier Überarbeitung: 01 OI06H-9019 SR 575 2025-01-18...
- Seite 2 Informationen Vor der Verwendung sollte die Gebrauchsanweisung für SR 575 gelesen werden. SR 575 ist zusammen mit der Gebläseeinheit SR 500/SR 700 und zugelassenen Filtern im gebläseunterstützten Atemschutzgerätesystem von Sundström gemäß EN 12941:1998 enthalten. Bei der Auswahl des Kopfteils sollten unter anderem die folgenden Faktoren berücksichtigt werden: •...
- Seite 3 Auspacken des Schutzhelmes SR 575 Packliste: • Helm • Atemschlauch • Schutzfolie mit Clips • Kinnriemen • Gebrauchsanleitung • Reinigungstuch OI06H-9019 SR 575 2025-01-18...
- Seite 4 1.Schlauch anschließen 1.1 Schließen Sie den 1.2 Schließen Sie den Atemschlauch an den Helm Schlauch vom Helm an und drehen Sie ihn etwa 1/8 Wenn er richtig befestigt ist, Umdrehung im Uhrzeigersinn. ist ein klicken zu hören. OI06H-9019 SR 575 2025-01-18...
- Seite 5 Markierung am Rohr (175 l/min) oder knapp darüber befinden. Wird der Mindestdurchfluss nicht erreicht, überprüfen Sie, ob der Durchflussmesser senkrecht gehalten wird, ob die Kugel sich frei bewegen kann und ob der Beutel dicht am Schlauch anliegt. OI06H-9019 SR 575 2025-01-18...
- Seite 6 Höhe der Kopfbänderung an, Hinterkopf herum verläuft. indem Sie die zwei Bänder für die Kopfoberseite länger oder Die beiden Stifte lassen sich kürzer einstellen. zwischen den unteren und oberen Löchern umsetzen. Passen Sie bei Bedarf den Gehörschutz an. OI06H-9019 SR 575 2025-01-18...
- Seite 7 Clips. Umfang der Kopfbänderung Wenn Sie mehrere Schutzfolien mit Hilfe des Drehknopfs auf anbringen, montieren Sie diese so, der Rückseite der dass die Laschen unterschiedlich Kopfbänderung an. positioniert sind, um das Entfernen zu erleichtern. OI06H-9019 SR 575 2025-01-18...
- Seite 8 4.4 Überprüfen und justieren Visiereinheit ab, indem Sie Sie den Atemschlauch so, die Gesichtsabdichtung unter dass er entlang Ihres Ihr Kinn ziehen. Ein Rückens verläuft und nicht Klickgeräusch zeigt an, dass verdreht ist. die Visiereinheit vollständig abgesenkt wurde. OI06H-9019 SR 575 2025-01-18...
- Seite 9 5.2 Montieren Sie das neue 5.4 Überprüfen Sie, ob das Visier. Beginnen Sie in der Visier richtig am Rand des Mitte. Gesichtsschutzes befestigt ist. Vergewissern Sie sich, dass das Visier mittig ausgerichtet ist und in der Nut im Gesichtsschutz endet. OI06H-9019 SR 575 2025-01-18...
- Seite 10 Text „UP“ auf der Membran sichtbar sein. Prüfen Sie sorgfältig, ob die Membran rundherum am Ventilsitz anliegt. 6.4 Den unteren Rahmen 6.2Lösen und entfernen Sie festdrücken. die Membran. • Visier montieren, siehe 5. Visier wechseln OI06H-9019 SR 575 2025-01-18...
- Seite 11 7.4 Drücken Sie die Gesichtsabdichtung heraus Gesichtsdichtung rundherum und entfernen Sie die in den Steg des Helmes. Gesichtsabdichtung. Stellen Sie sicher, dass die Stifte der Gesichtsabdichtung im Helm befestigt sind. Befestigen Sie die Haken der Gesichtsabdichtung im Kopfgeschirr. OI06H-9019 SR 575 2025-01-18...
- Seite 12 Fassung des Helmes. 8.2 Entfernen Sie die 8.4 Platzieren Sie die Dichtung Stirndichtung. so, dass sie zwischen den U- förmigen Aufnahmen an den Seiten des Kopfgeschirrs passt. Überprüfen Sie, ob die Dichtung der Kopfbänderung wie gezeigt montiert ist. OI06H-9019 SR 575 2025-01-18...
- Seite 13 Sie die Haken in die Löcher. 9.2 Schieben Sie die Zunge 9.4 Befestigen Sie die beiden der Kopfbänderung in das losen Halterungen des neue Schweißband. Schweißbandes an der Beachten Sie, wie das Kopfbänderung. Schweißband gedreht wird! OI06H-9019 SR 575 2025-01-18...
- Seite 14 Sie die drei Kopfbänderung an der Befestigungspunkte lösen. Vorderseite. Wechseln Sie die Dichtung der Kopfbänderung aus (siehe Abschnitt 8). Wechseln Sie das Schweißband aus (siehe Abschnitt 9). 10.2 Sichern Sie die beiden Befestigungspunkte der Kopfbänderung an den Seiten. OI06H-9019 SR 575 2025-01-18...
- Seite 15 11. Dichtung für Atemschlauch wechseln 11.1 Entfernen Sie die Dichtungen. Reinigen Sie die Anschlüsse und die Dichtungsrille. Bevor die neue Dichtung montiert wird. OI06H-9019 SR 575 Seite 2025-01-18...
- Seite 16 55 °C). Bei Bedarf den Helm zur Desinfektion mit 70 %iger angefeuchtet wurde. Abspülen Ethanol- oder Isopropanollösung besprühen. und trocknen lassen. HINWEIS! Verwenden Sie zur Reinigung niemals Lösungsmittel. 12.2 Reinigen Sie die Ausatemmembran und den Ventilsitz. Überprüfen Sie, ob alles in Ordnung ist. OI06H-9019 SR 575 2025-01-18...
- Seite 17 Schäden vorhanden sind. Der Helm sollte innerhalb von 5 Jahren nach Produktionsdatum oder innerhalb von 3 Jahren nach Inbetriebnahme verwendet werden, je nachdem, welches dieser Daten früher eintritt. OI06H-9019 SR 575 2025-01-18...
