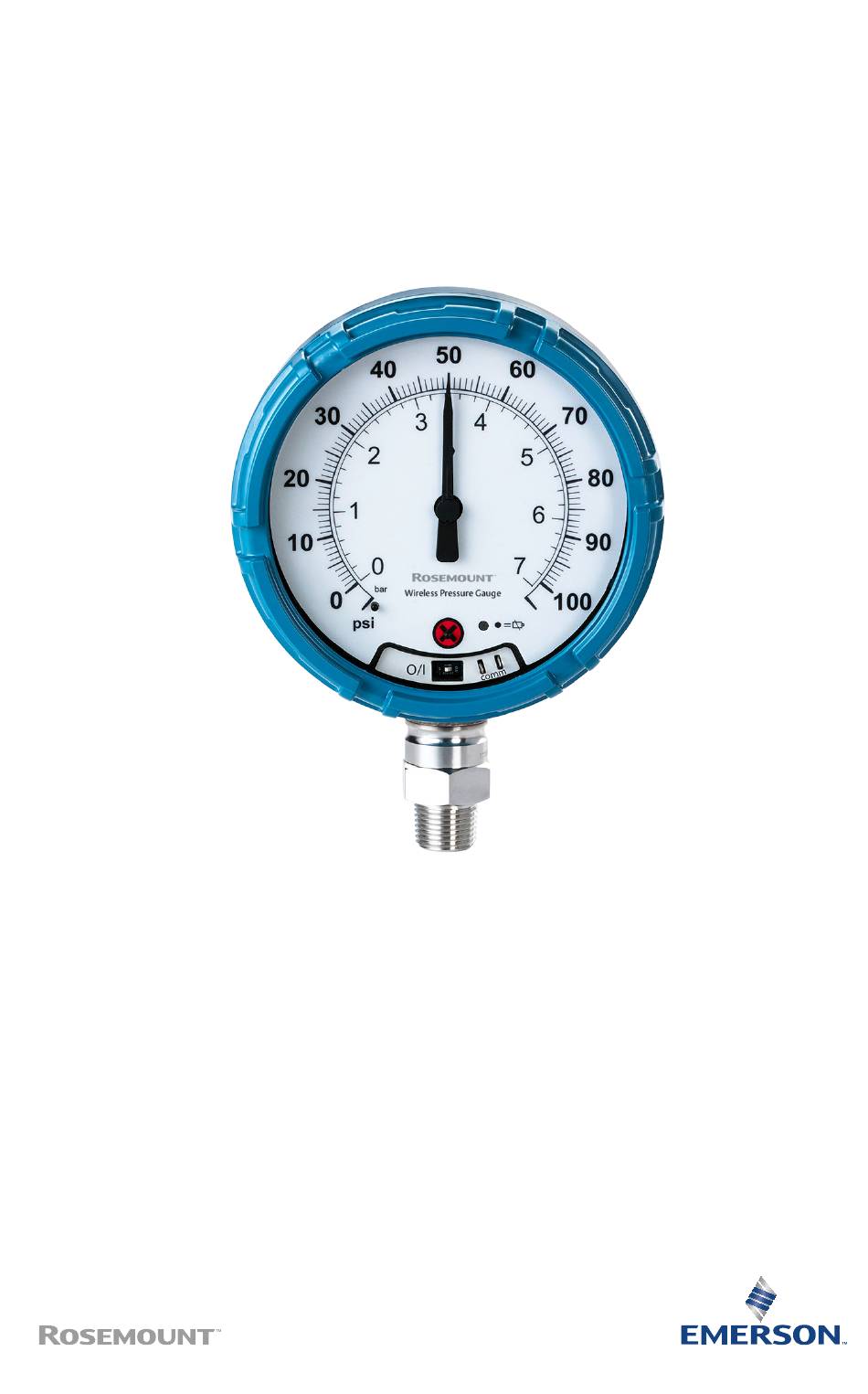

- Seite 1 Kurzanleitung 00825-0105-4045 , Rev CB November 2024 Rosemount ™ Wireless-Manometer ® mit Wireless HART Protokoll...
- Seite 2 Die physische Sicherheit ist ein wichtiger Bestandteil jedes Sicherheitsprogramms und ein grundlegender Bestandteil beim Schutz Ihres Systems. Den physischen Zugriff durch unbefugte Personen beschränken, um die Assets der Endbenutzer zu schützen. Dies gilt für alle Systeme, die innerhalb der Anlage verwendet werden. www.Emerson.com...
-
Seite 3: Inhaltsverzeichnis
Siehe Abschnitt Produkt-Zulassungen in dieser Kurzanleitung, wenn Sie das RFID-Tag (Optionscode Y3) für die erforderlichen Installationsbedingungen verwenden. Inhalt Erforderliche Hilfsmittel......................5 Lieferumfang..........................6 Optional: Spannungsversorgungs-/Geräteprüfung..............8 Optional: Option für die Normalbereichsanzeige..............9 Installationsverfahren....................... 10 Störungsanalyse und -beseitigung..................15 Produkt-Zulassungen ....................... 17 Konformitätserklärung......................23 China RoHS..........................29 www.Emerson.com... - Seite 4 November 2024 Kurzanleitung www.Emerson.com...
-
Seite 5: Erforderliche Hilfsmittel
Kurzanleitung November 2024 1 Erforderliche Hilfsmittel Anti-Seize-Paste oder PTFE- Band (für NPT-Gewindean‐ schlüsse) Standardwerkzeug, z. B. Schraubendreher, Schrauben‐ schlüssel, Zange AMS Wireless Configurator ab Version 12.0 oder Feldkom‐ munikator www.Emerson.com... -
Seite 6: Lieferumfang
Kurzanleitung 2 Lieferumfang Wireless-Manometer Kurzanleitung Die folgenden Optionen stehen ebenfalls zur Verfügung und werden, sofern bei der Bestellung angegeben, zusammen mit dem Rosemount Wireless-Manometer geliefert. Rosemount 306 Integrierter Ventil‐ B4-Montagewinkel (Modellcode B4) block (Modellcode S5) www.Emerson.com... - Seite 7 Q4: Prüfprotokoll QG: Kalibrierzertifikat und GOST- Prüfprotokoll QP: Kalibrierzertifikat und manipula‐ tionssichere Verplombung Normalbereichsanzeige (Modellcode Q8: Werkstoffbescheinigung gemäß EN 102043.1 Q15: Werksbescheinigung gemäß NA‐ CE MR0175/ISO 15156 für mediumbe‐ rührte Werkstoffe Q25: Werksbescheinigung gemäß NA‐ CE MR00103 für mediumberührte Werkstoffe www.Emerson.com...
-
Seite 8: Optional: Spannungsversorgungs-/Geräteprüfung
November 2024 Kurzanleitung 3 Optional: Spannungsversorgungs-/ Geräteprüfung Das Gerät wird einbaufertig geliefert. Vor dem Einbau die Manometer-Batterie wie folgt überprüfen: Prozedur 1. Die Anweisungen unter Gerät einschalten durchführen. 2. Den Netzschalter auf OFF (AUS) stellen, bis das Manometer einsatzbereit ist. www.Emerson.com... -
Seite 9: Optional: Option Für Die Normalbereichsanzeige
50 °F (10 °C) angebracht werden. • Es wird nicht empfohlen, den Aufkleber nach dem Anbringen zu bewegen, da die Klebekraft an der Aufkleberrückseite hierdurch beeinträchtigt wird. 8. Den Netzschalter in die Stellung ON (EIN) schieben. 9. Den Gehäusedeckel wieder anbringen. www.Emerson.com... -
Seite 10: Installationsverfahren
Abbildung 5-2: Gerät installieren Anmerkung Den Schraubenschlüssel an den Abflachungen der Verschraubung ansetzen und nicht am Gehäuse. 5.1 Einbaulage Der Niederdruckanschluss (Referenz-Atmosphärendruck) des Prozessdruck-Manometers befindet sich am Stutzen des Geräts hinter dem Gehäuse. Die Entlüftungsöffnungen befinden sich zwischen Gehäuse und Sensor. www.Emerson.com... -
Seite 11: Gerät Einschalten
Abbildung 5-3: Niederdruckanschluss A. Niederdruckanschluss (Referenz-Atmosphärendruck) 5.2 Gerät einschalten Überprüfen, ob Gerät und Batterie ordnungsgemäß funktionieren. Prozedur 1. Die Abdeckung zum Entfernen gegen den Uhrzeigersinn drehen. 2. Den Netzschalter auf ON (EIN) schieben, um den Einschaltvorgang zu starten. www.Emerson.com... -
Seite 12: Verbindung Mit Dem Gerät Herstellen
Verbindung mit dem Gerät herstellen A. Feldkommunikator B. HART Modem ® C. AMS Wireless Configurator 5.4 Feldkommunikator Prozedur 1. Den Feldkommunikator einschalten. 2. Im Menü Main (Hauptmenü) das HART Symbol auswählen. ® 5.5 AMS Wireless Configurator Prozedur 1. AMS Wireless Configurator starten. www.Emerson.com... -
Seite 13: Einflüsse Der Einbaulage Eliminieren
Gateway installiert wurde und ordnungsgemäß funktioniert. Wiederholtes Aus- und Einschalten reduziert die Lebensdauer der Batterie. Anmerkung Wenn Netzwerkkennung und Verbindungsschlüssel bei der Bestellung angegeben wurden, sucht das Gerät beim Einschalten automatisch nach dem drahtlosen Netzwerk und stellt die Verbindung her. www.Emerson.com... -
Seite 14: Join Device To Network (Gerät Mit Netzwerk Verbinden)
3. Die einzelnen Befehle befolgen, um das Verfahren auszuführen. 4. Overview (Übersicht) > Status wählen. 5. Bestätigen, dass der Kommunikationsstatus Connected (Verbindung hergestellt) anzeigt. Anmerkung Es kann einige Minuten dauern, bis das Gerät die Verbindung mit dem Netzwerk hergestellt hat. www.Emerson.com... -
Seite 15: Störungsanalyse Und -Beseitigung
Verfahren ausführen, um den Druckwert zu bestätigen. Prozedur 1. Auf dem Bildschirm HOME (STARTSEITE) die folgende HART ® Funktionstastenfolge eingeben. Geräte-Dashboard – 2, 2, 1, 1, 1 Funktionstastenfolge 2. Die einzelnen Befehle befolgen, um das Verfahren auszuführen. www.Emerson.com... -
Seite 16: Wireless-Konnektivität
Die Funktion „Active Advertising“ (Aktive Ankündigung) am Smart Wireless-Gateway wurde aktiviert. • Netzwerkkennung und Verbindungsschlüssel des Geräts stimmen mit denen des Gateways überein. Die Netzwerkkennung und der Verbindungsschlüssel können über die Smart Wireless Gateway-Seite Setup (Einrichtung) > Network (Netzwerk) > Settings (Einstellungen) des Web-Interface abgerufen werden. www.Emerson.com... -
Seite 17: Produkt-Zulassungen
Übereinstimmung mit Telekommunikationsrichtlinien Alle Wireless-Geräte müssen über Zulassungen verfügen, um sicherzustellen, dass sie die Richtlinien in Bezug auf die Verwendung des RF-Spektrums erfüllen. Eine solche Produkt-Zulassung ist in nahezu jedem Land erforderlich. Emerson arbeitet mit ™ Regierungsbehörden weltweit zusammen, um sicherzustellen, dass seine Produkte vollständig mit diesen Richtlinien übereinstimmen... - Seite 18 IS CL I, DIV 1, GP A, B, C, D T4; Class 1, Zone 0, AEx ia Kenn‐ zeichnun‐ IIC T4 Ga; T4 (-40 °C ≤ T ≤ +70 °C) bei Installation gemäß gen: Rosemount Zeichnung 00G45-1020; Typ 4X; IP66/67 Spezielle Voraussetzungen zur sicheren Verwendung (X): 1. Die Batterie nicht in einer explosionsgefährdeten Atmosphäre austauschen. www.Emerson.com...
- Seite 19 La résistivité de surface du boÎtier est supérieure à un gigaohm. Pour éviter l’accumulation de charge électrostatique, ne pas frotter ou nettoyer avec des produits solvants ou un chiffon sec. 4. Der Austausch von Komponenten kann die Eigensicherheit beeinträchtigen. La substitution de composants peut compromettre la sécurité intrinsèque. www.Emerson.com...
- Seite 20 2. Die zwischen dem Gerätegehäuse und dem metallischen Inline-Sensormodul gemessene Kapazität beträgt 4,7 pF. Dies muss nur beachtet werden, wenn das WPG in ein System integriert wird, in dem der Prozessanschluss nicht geerdet ist. 3. Die Batterie nicht in einer explosionsgefährdeten Atmosphäre austauschen. www.Emerson.com...
-
Seite 21: Eac - Weißrussland, Kasachstan, Russische Föderation
0Ex ia IIC T4 Ga X, T4 (-40 °C ≤ T ≤ +70 °C) Kennzeichnun‐ gen: IP66/67; Spezielle Voraussetzung zur sicheren Verwendung (X): Siehe Zertifikat für spezielle Voraussetzungen. 7.8 Korea IF KTL Eigensicherheit 16-KA4BO-0540X Zulassung: Ex ia IIC T4 Ga, T4 (-40 °C ≤ T ≤ +70 °C) Kennzeichnungen: www.Emerson.com... -
Seite 22: Y3 Atex/Iecex Rfid-Tag-Zulassungen
Elektrostatische Aufladung ist zu vermeiden. Die Tags dürfen niemals neben Prozessen für die Erzeugung starker Ladung verwendet werden. WARNUNG Zusätzliche Warnhinweise Das Kunststoffgehäuse kann eine potenzielle elektrostatische Zündgefahr darstellen. Die RFID-Kennzeichnung hat Einschränkungen bei Umgebungstemperaturen und Zoneninstallationsbereichen (Zonen 1 und 21) im Vergleich zum Messgerät. www.Emerson.com... -
Seite 23: Konformitätserklärung
Kurzanleitung November 2024 8 Konformitätserklärung www.Emerson.com... - Seite 24 November 2024 Kurzanleitung www.Emerson.com...
- Seite 25 Kurzanleitung November 2024 www.Emerson.com...
- Seite 26 November 2024 Kurzanleitung www.Emerson.com...
- Seite 27 Kurzanleitung November 2024 www.Emerson.com...
- Seite 28 November 2024 Kurzanleitung www.Emerson.com...
-
Seite 29: China Rohs
Kurzanleitung November 2024 9 China RoHS www.Emerson.com... - Seite 30 November 2024 Kurzanleitung www.Emerson.com...
- Seite 31 Kurzanleitung November 2024 www.Emerson.com...
- Seite 32 © 2024 Emerson. Alle Rechte vorbehalten. Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres jeweiligen Inhabers.
