MATRIX II
3. BETRIEB
Das Lesegerät verfügt über eine optische und akustische Anzeige für den Kartenlesevorgang.
Das Lesen der Karte wird durch ein Signal des eingebauten Summers sowie einen kurzen
Farbwechsel der LED auf grün quittiert. Die LED leuchtet gelb, wenn sich eine Karte im
Arbeitsbereich des Lesegeräts befindet. Im Standby-Modus leuchtet die LED rot.
Verwendung des Matrix II-Lesegeräts mit einem Z-5R-Steuergerät.
Wenn das Matrix II-Lesegerät über das Protokoll iButton (Dallas Touch Memory) an ein Z-5R-
Steuergerät angeschlossen ist, ist eine externe Verwaltung der visuellen und akustischen Anzeige
ohne zusätzliche Verbindungen möglich:
- Ist die Karte in der Datenbank des Steuergeräts vorhanden, ertönt ein kurzer Signalton und die
LED wechselt ihre Farbe kurz auf grün, während die Tür geöffnet ist.
- Ist die Karte nicht in der Datenbank des Steuergeräts vorhanden, ertönen zwei kurze Signaltöne
und die LED zeigt die Farbfolge grün-rot.

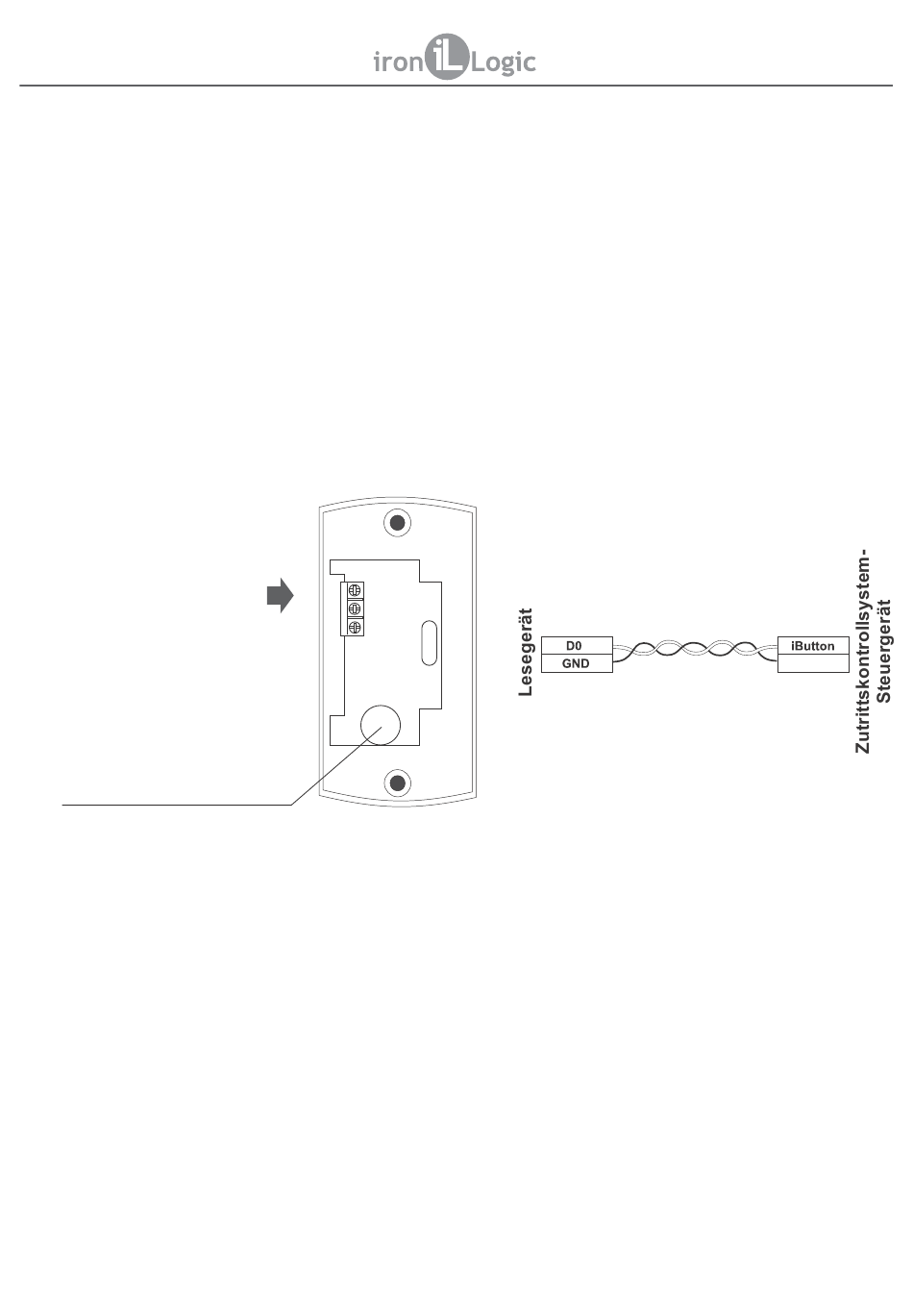

Klemmanschlüsse:
1. Stromversorgung +12 V
2. Masse (–)
3. Dallas Touch Memory
(TM Central)
Entfernen Sie zur Erhöhung
der Lautstärke des Summers
diesen Aufkleber
4. TECHNISCHE DATEN
- Arbeitsfrequenz: ...............................................................................................125 kHz
- Unterstützte Karten-/Token-Standards: .......................................................EM-Marine
- Karten-Leseabstand: .........................................................................................2–8 cm
- Versorgungsspannung: ....................................................................................12 V DC
- Stromverbrauch im Standby-Modus: ..................................................................35 mA
- Statusanzeige: ........................................visuell: zweifarbige LED, akustisch: Summer
- Maximale Leitungslänge zwischen Lesegerät und Steuergerät: ...........................15 m
- Werkstoffe des Gehäuses: ....................................................................ABS-Kunststoff
- Ausgangsschnittstelle: .................................................iButton (Dallas Touch Memory)
- Abmessungen: ....................................................................................85 x 44 x 18 mm
+12V
GROUND
DATA 0
DATA 1
LED-G
LED-R
BEEP
Abb. 4
www.ironlogic.me
iButton (DS1990A-Emulation)
Abb. 5
Anschluss des Lesegeräts an das
Zutrittskontrollsystem-Steuergerät
Common
