Iron Logic Matrix II Bedienungsanleitung

MATRIX II
1. ÜBERBLICK
Das Matrix II RFID-Lesegerät wird in Zutrittskontrollsystemen (ZKS) verwendet, um kontaktlose
EM-Marine-Proximity-Karten zu lesen und ihre ausgelesenen Codes über das Protokoll iButton
(Dallas Touch Memory) zu übertragen.
2. MONTAGE UND ANSCHLUSS
Das Lesegerät sollte auf einer ebenen Fläche an einem Ort montiert werden, der einen ungehinderten
Token-Zugang zum Lesegerät ermöglicht.
Gehen Sie zur Montage des Lesegeräts folgendermaßen vor:
- Zeichnen Sie die Befestigungslöcher an und bohren Sie sie (Abb. 1).
- Schließen Sie die Drähte an die Klemmenanschlüsse des Lesegeräts an (Abb. 4).
- Entfernen Sie eine dünne Zunge an der Seite des Lesegeräts, an der das Lesegerät-Anschlusskabel
herausgeführt werden soll, und führen Sie das Kabel durch die entstandene Öffnung (Abb. 2).
- Montieren Sie das Lesegerät und befestigen Sie es mit den Schrauben.
- Schließen Sie die Löcher im Lesegerät mit den mitgelieferten Stopfen (Abb. 3).
Hinweis 1: Befindet sich das Lesegerät weit vom Steuergerät entfernt, muss ein UTP-Kabel wie CAT5e
verwendet werden. Siehe Anschlussplan in Abb. 5.
Hinweis 2: Für die Verbindung kann ein Koaxialkabel verwendet werden. Schließen Sie in diesem
Fall den Innenleiter an die Klemme D0 und die Abschirmung an die Klemme GND an.
Hinweis 3: Installieren Sie weitere Lesegeräte zur Sicherstellung eines stabilen Betriebs in einem
Abstand von mindestens 10 cm voneinander.
mm
mm

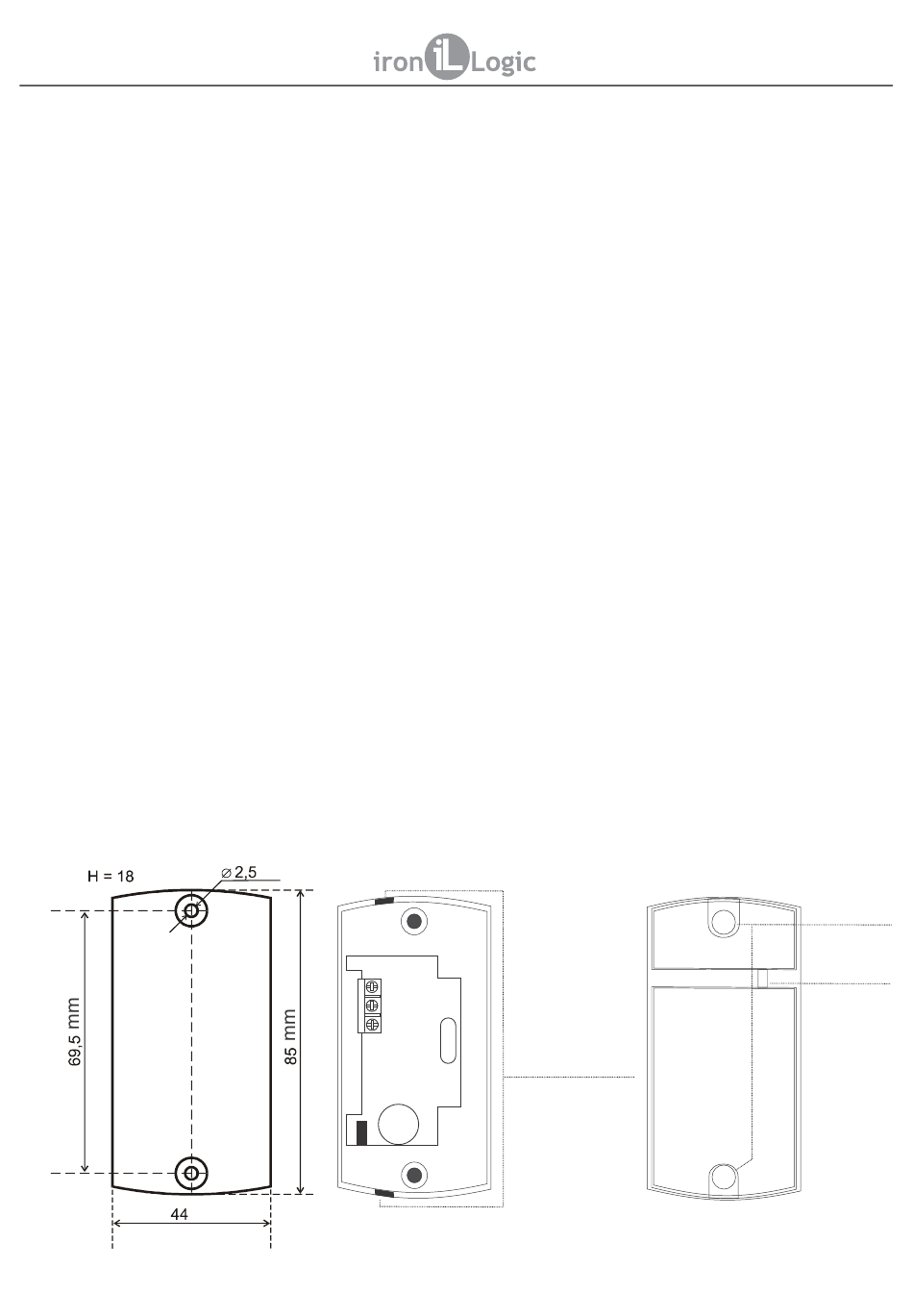

Abb. 1 Abmessungen
des Lesegeräts.
Matrix II
Zutrittskontrollsystem RFID
EM-Marine-Lesegerät (125 kHz)
Bedienungsanleitung
mm
+12V
Öffnungen
GROUND
für die
DATA 0
Kabel-
DATA 1
durchführung
LED-G
LED-R
BEEP
Abb. 2
www.ironlogic.me
Stopfen
Abb. 3
LED
