Einbauhinweise:

Montage des Tachoimpulsgebers
Die Montage des Tachoimpulsgebers muß sehr präzise durchgeführt werden um eine korrekte
Anzeige zu erreichen.

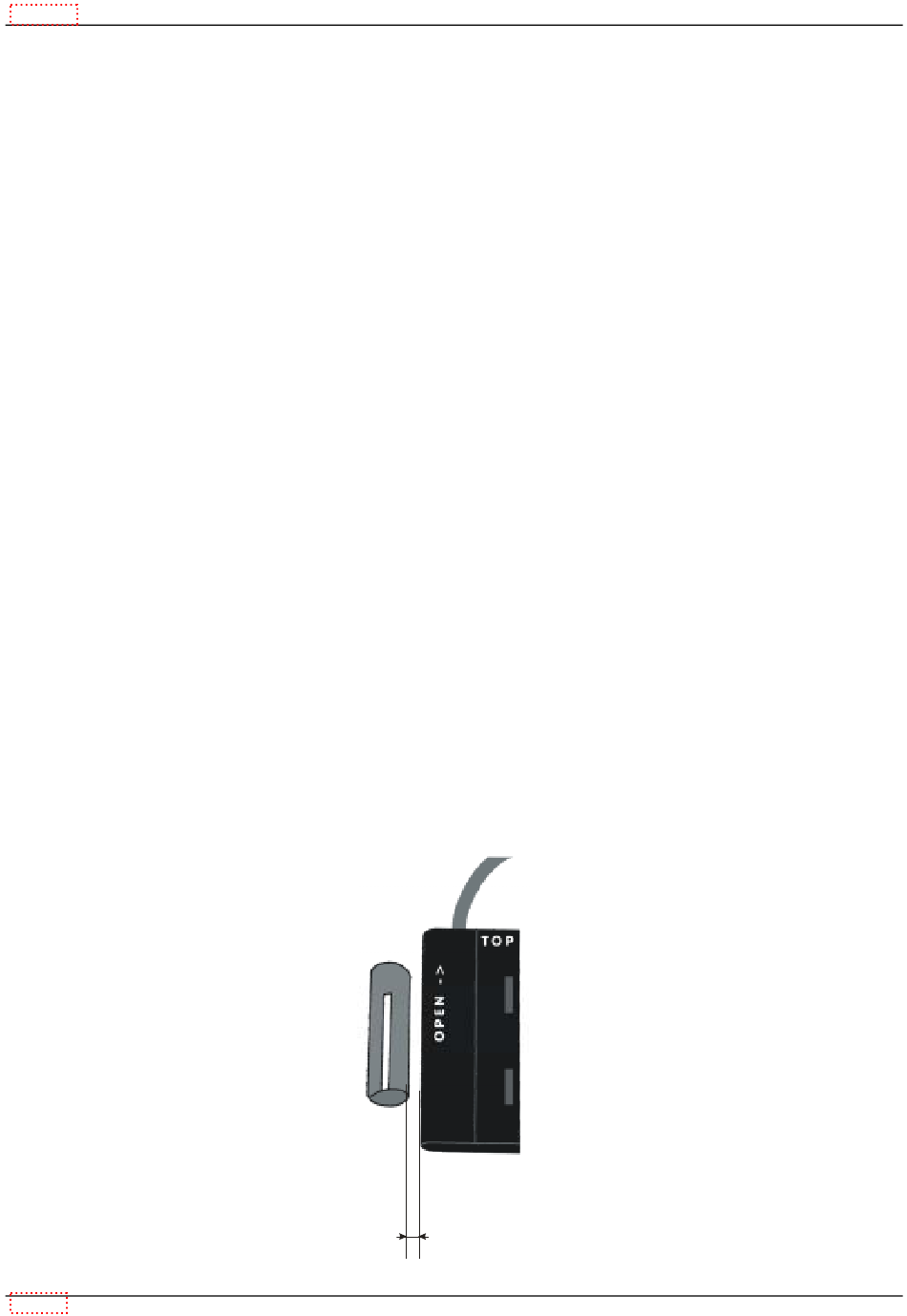

Bitte beachten Sie die untenstehende Abbildung des Fahrradtachoimpulsgebers. Der Abstand
zwischen Magneten und Abnehmer darf 2mm nicht überschreiten. Es müssen 2 Magneten
(gegenüberliegend) auf der Felge oder Bremsscheibe montiert werden. Die Magneten müssen
parallel zu den Speichen montiert werden. Werden die Magneten z.B. auf der Bremsscheibe
aufgeklebt, sollten die Magneten ohne Plastikummantelung montiert werden. Der Impulsgeber
muß parallel zu den Magneten am Gabelstiefel montiert werden. Die Magneten müssen mittig
zum Impulsgeber montiert werden.
Die beiden Kabeln des Tachoimpulsgebers sollten bis zum Stecker des Tachos geführt werden
und die Masse sollte direkt beim Tacho mit der Gerätemasse (schwarzes Kabel) verbunden
werden. Die Polung der beiden Kabel vom Impulsgeber ist egal. Der Tachoimpulsgeber ist ein
sogenannter REED-Kontakt, d.h. mit einem OHM-Meter kann überprüft werden, ob beim
Drehen des Rades der Kontakt schließt und öffnet. Wenn sich ein Magnet genau beim
Impulsgeber befindet, so muß ein Durchgang zwischen den beiden Kabeln vorhanden sein.
Zum Überprüfen, ob der Tachoabnehmer richtig montiert ist, gehen Sie wie folgt vor:
- Das Rad, auf dem der Abnehmer montiert ist, muß frei drehbar sein
- Programmieren Sie den Parameter 5 PAR_KM auf den Wert 1
- Starten Sie den Motor, um den Tacho in den Echtbetrieb umzuschalten
- Schalten Sie die Anzeige auf den Tageskilometerzähler um
- Ist der Parameter PAR_TEIL = 1 gilt folgendes:
Wenn Sie nun das Rad drehen, muß sich der Tageskilometerzähler bei jedem 10ten Vorbeilaufen
eines Magneten am Abnehmer um genau 1 erhöhen. Sollte der Tageskilometerzähler sich nicht
erhöhen oder um 2 oder mehr erhöhen, so ist die Lage des Impulsgebers nicht korrekt.
Korrigieren Sie die Position des Impulsgebers oder der Magneten so lange, bis das gewünschte
Ergebnis erzielt ist.
Ist der Parameter PAR_TEIL auf einen anderen Wert als 1 eingestellt, so darf sich der
Tageskilometerzähler erst dann erhöhen, wenn ein Magnet 10 Mal so oft am Abnehmer
vorbeigelaufen ist, wie der Wert von PAR_TEIL eingestellt ist.
- Schalten Sie die Zündung aus und wieder ein
- Programmieren Sie nun alle Parameter auf die richtigen Werte.
X-MAS Motorcycle Electrics
Abstand:
max. 2mm
