X-MAX Tiny RW3 Technische Beschreibung
Inhaltsverzeichnis
V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3
V-10177 Digitalarmatur T
V-8901 Digitalarmatur A
Alle technischen Fragen richten Sie bitte an:
X-MAS Motorcycle Electrics
1020 Wien, Kl. Pfarrgasse 8
Austria
Tel: +43 1 214 90 85
Fax: +43 1 214 90 85-44
www.xmas1.at
Funktionsübersicht
- Bei kritischer Drehzahl blinkt die Anzeige
- Tachometer, Drehzahl, KM- oder Tageskilometeranzeige auf 3 stelliger Anzeige
- Kilometerzähler mit 100 km Auflösung
- Tageskilometerzähler mit 1km Auflösung
- Drehzahl mit Auflösung 100 Umin, bis maximal 25500 Umin
- Tachometer mit Auflösung 5 kmh, bis maximal 995 kmh
- Helligkeit der Anzeige regelbar
- Öldruckkontrolle
- Bedienung und Programmierung des Geräts durch einen einzigen Taster
- alle wichtigen Einstellungen durch den Kunden selbst programmierbar
- Bei ausgeschaltener Zündung keine Stromversorgung notwendig

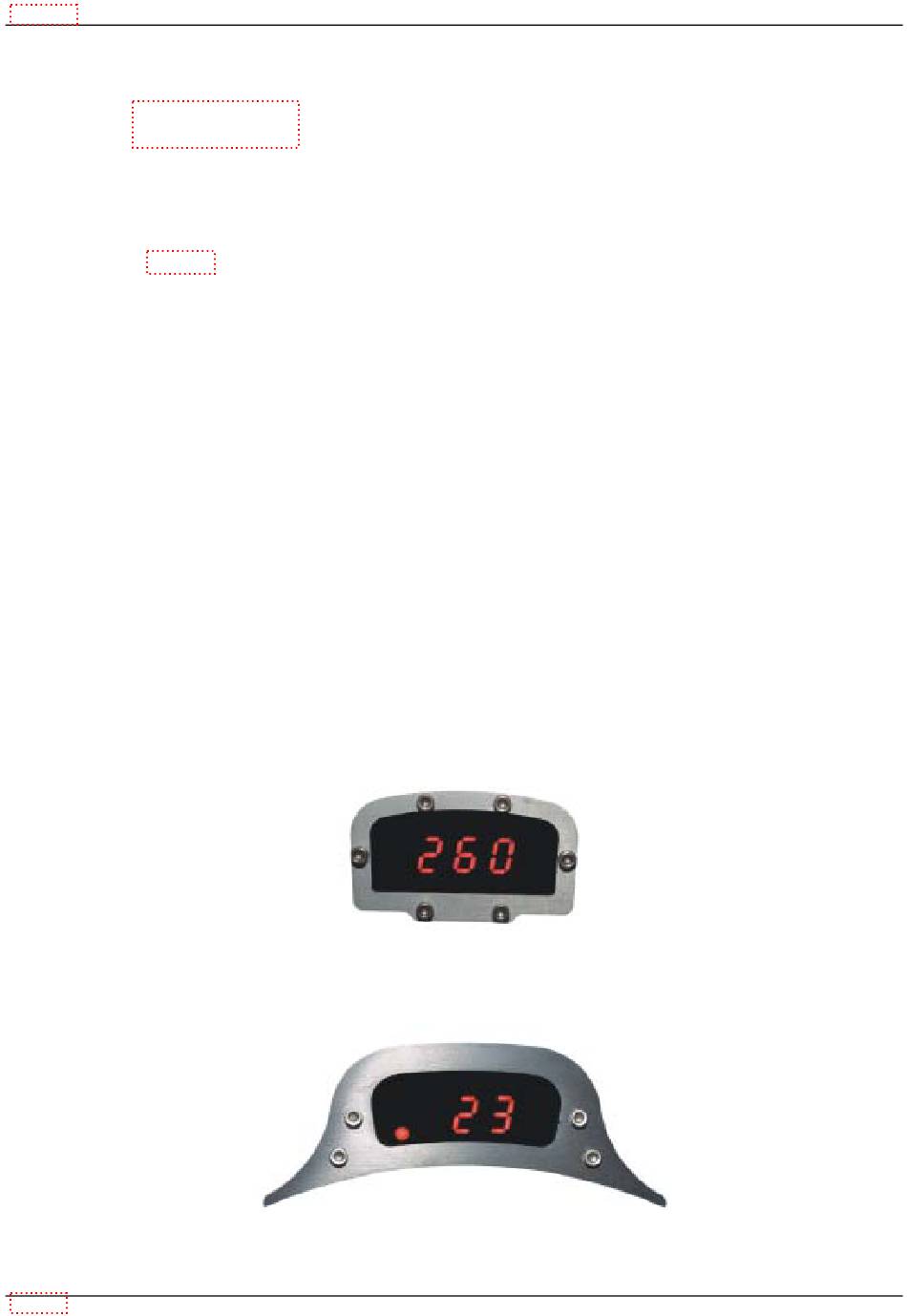

Tiny
Alien
X-MAS Motorcycle Electrics
Technische Beschreibung
Version: DA6o (TinyTacho DA6o.doc)
T
i
n
T i
i n
n y
A
l
i
e
A l
l i
i e
e n
Exklusiv für Deutschland, Distributor Europe:
RW Superbike-Shop
82467 Garmisch-P., Loisachauen 15a
Deutschland
Tel: +49 8821 769 63
Fax: +49 8821 945 864
www.rw-shop.de
y
y RW3
n
n RW3
Seite: 1
Inhaltsverzeichnis
Inhaltszusammenfassung für X-MAX Tiny RW3
- Seite 1 V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Technische Beschreibung y RW3 V-10177 Digitalarmatur T n RW3 V-8901 Digitalarmatur A Alle technischen Fragen richten Sie bitte an: Exklusiv für Deutschland, Distributor Europe: X-MAS Motorcycle Electrics RW Superbike-Shop 1020 Wien, Kl.
-
Seite 2: Bedienung
V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Bedienung 8.8.8 Beim Einschalten des Geräts leuchten für kurze Zeit alle LEDs auf, 5.A.- danach wird die Geräteversion angezeigt (z.B. 5a), 0.0.5 danach die Seriennummer des Geräts (z.B. 005), danach schaltet die Anzeige in einen Testmodus. -
Seite 3: Umschalten Der Helligkeit
V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Umschalten der Helligkeit Beim Einschalten der Zündung wird die Anzeige automatisch auf Tagbetrieb geschalten; d.h., die Anzeige leuchtet mit höchstmöglicher Helligkeit. Im Echtbetrieb kann durch Drücken der SET-Taste von länger als einer Sekunde die Helligkeit der Anzeige von Tag- auf Nachtbetrieb (geringere Helligkeit), oder umgekehrt, umgeschaltet werden. - Seite 4 V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Parameter 2 PAR_RPMB: Zeitbasis für Zündungsmessung Wird dieser Parameter angezeigt, leuchtet der Dezimalpunkt auf. Mit diesem Parameter wird das Gerät auf die Zündung des Motorrades eingestellt. .2.4 z.B. Parameterwert 24 Sie müssen folgende Werte wissen: Anzahl Zündimpulse (IMPULSE) einer Zündspule je Kurbelwellenumdrehung z.B.: 4 Zylindermaschine 1 Impuls je Umdrehung...
- Seite 5 V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Parameter 4 PAR_TEIL: Tachoimpulsanpassung Wird dieser Parameter angezeigt, leuchtet die rechte LED auf. Dieser Wert sollte nur verändert werden, wenn mehr als 5 Tachoimpulse pro Radumdrehung erzeugt werden. Vom Werk aus ist er mit 1 eingestellt.
- Seite 6 V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Parameter 6 PAR_KMI: Zeitbasis für Tachometeranzeige Wird dieser Parameter angezeigt, leuchten der Dezimalpunkt und die rechte LED auf. Mit diesem Parameter können Sie die Kmh-Anzeige auf Ihren Tachogeber programmieren. Der Parameter PAR_KMI gibt den Zeitabstand (in 5ms Schritten) zwischen 2 Tachoimpulsen bei 5 kmh an.
-
Seite 7: Technische Daten
V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Fahrzeugspezifische Daten Bitte tragen Sie hier Ihre Daten ein. IMPULSE (Zündimpulse einer Zündspule je Kurbelwellenumdrehung) KMIMP (Anzahl Tachoimpulse pro Radumdrehung) UMFANG (Radumfang in mm) DURCHM (Raddurchmesser in mm) = UMFANG : 3.1416 RUMIN (Kritische Drehzahl) Aus diesen Daten ergeben sich folgende Parametereinstellungen: PAR_BRIGHT... -
Seite 8: Einbauhinweise
V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Einbauhinweise: Montage des Tachoimpulsgebers Die Montage des Tachoimpulsgebers muß sehr präzise durchgeführt werden um eine korrekte Anzeige zu erreichen. Bitte beachten Sie die untenstehende Abbildung des Fahrradtachoimpulsgebers. Der Abstand zwischen Magneten und Abnehmer darf 2mm nicht überschreiten. -
Seite 9: Elektrische Verkabelung
V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Elektronischer Tachoabnehmer Es sind verschiedene elektronische Tachoimpulsabnehmer verfügbar. Mit diesen sogenannten Hallsensoren werden keine Magneten benötigt. Mit diesen Abnehmern kann die Geschwindigkeit direkt von z.B. den Zahnkranzschrauben oder Bremsscheiben- Befestigungsschrauben abgenommen werden. -
Seite 10: Die Garantie Erlischt In Folgenden Fällen
V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Wichtige Tips Ohne speziellen Adapter ist der Drehzahlmesser nur für Kontakt- und Transistorzündungen geeignet. Wenn das Motorrad mit einer CDI (Kondensator) Zündung, wie bei den meisten Enduros, ausgestattet ist, muß ein spezieller Adapter (V-5383) verwendet werden (nicht im Lieferumfang beinhaltet). -
Seite 11: Inhaltsverzeichnis
V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Elektrische Verkabelung Anschlußstecker: Mini-MNL 15polig, auf Geräteseite Kontaktstifte im Buchsengehäuse Kabelfarbe Steckeranschluß Beschreibung +12V mit ca. 1A abgesichert, mit dem Zündschloß geschalten Gelb Drehzahlmesser (vom Minus-Anschluß einer Zündspule) Weiß... -
Seite 12: Anschlußplan
V-10177 / V-8901 Digitalarmatur Tiny / Alien RW3 Version: DA6o (TinyTacho DA6o.doc) Anschlußplan Tacho/ Drehzahlmesser Sicherung 1A Zündschloß + Pol Batterie 12 V blau zum Öldruckschalter gelb Minus-Anschluß von der Zündspule weiß Tachoimpuls- abnehmer schwarz - Masse (Rahmen oder Minuspol Batterie) SET- grün Taste...
