INSTALLATIONSANLEITUNG

VOR DER MONTAGE UND INBETRIEBNAHME IHRES EINZEL-SEITENBRENNERS SORGFÄLTIG LESEN
Ihr Single Sideburner kommt fertig montiert zu Ihnen. Wir empfehlen dringend eine professionelle Installation und den Anschluss des Single Sideburners. In dieser
Anleitung finden Sie die erforderlichen Maße für Sie oder Ihren Bauherrn, um eine Mauerwerkskonstruktion für Ihren einzelnen Außen-Kolbenbrenner zu bauen.
HINWEIS FÜR DEN INSTALLATEUR: Bewahren Sie diese Anweisungen zum späteren Nachschlagen beim Verbraucher auf. Der einzelne Seitenbrenner muss in Übereinstimmung mit
allen örtlichen Bauvorschriften installiert werden. Adapter von 1/2" NPT auf BSP 21 mm & Regler sind bei Bull Händlern und Distributoren erhältlich.
SPEZIFIKATIONEN FÜR EINZEL-SEITENBRENNER-STRUKTUR
1. Das Mauerwerk Ihrer Wahl kann für die Schrankkonstruktion für den einzelnen Seitenbrenner verwendet werden; aber es muss seinnicht brennbar Material. Denken Sie bei der Auswahl eines
Standorts für Ihren einzelnen Kotelettenbrenner daran, dass er sich NICHT unter einer brennbaren Überkopfkonstruktion befinden sollte. Auf beiden Seiten des Einbauschrankes müssen obere und untere
Belüftungsöffnungen für die Verbrennungsluft vorgesehen werden. Die Belüftungsöffnungen am einzelnen Seitenbrennereinsatz müssen frei bleiben, um Verbrennungsluft und Belüftung zu ermöglichen.

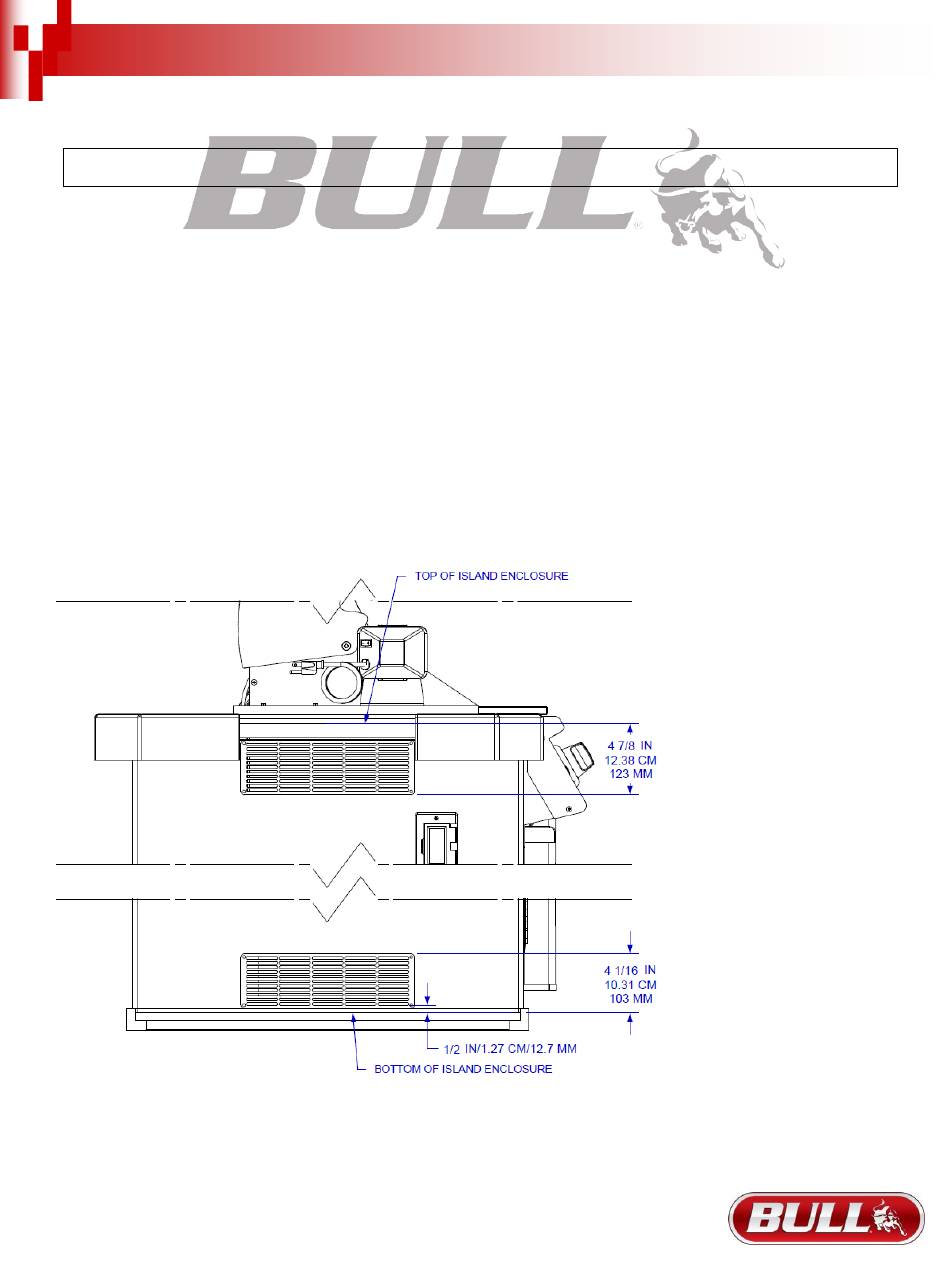

Die oberen Lüftungsöffnungen müssen sich innerhalb von 12,7 cm/127 mm von der Oberseite des Inselgehäuses bis zur Unterseite der Lüftungsöffnung befinden. Untere Belüftungsöffnungen müssen
sich innerhalb von 2,54 cm/25,4 mm vom Boden des Inselgehäuses bis zum Boden der ersten Belüftungsöffnungen und nicht weiter als 12,7 cm/127 mm von der Unterseite des Inselgehäuses bis zum
Boden befinden oben an der Entlüftung. Wenn Sie keine Bull-Entlüftungen verwenden, müssen die von Ihnen verwendeten Entlüftungen die ANSI-Standardcodes erfüllen. Die oberen Lüftungsöffnungen
müssen Öffnungen mit einer Gesamtfreifläche von nicht weniger als 6,45 cm² (645 cm²) pro lb/kg gespeicherter Kraftstoffkapazität pro Lüftungsöffnung haben, und die unteren Lüftungsöffnungen
müssen Öffnungen mit einer gesamten freien Fläche haben von nicht weniger als 1/2 sq in/3,22 sq cm/322 sq mm pro lb/kg gespeicherter Kraftstoffkapazität pro Entlüftung. Sowohl die obere als auch die
untere Belüftungsöffnung müssen Mindestmaße aufweisen, um den Eintritt einer Stange mit einem Durchmesser von 1/8 Zoll/0,31 cm/3,17 mm zu ermöglichen.
2. Der einzelne Seitenbrenner erfordert eine Wandöffnung mit folgenden Abmessungen: Siehe SEITEN 7 & 8 für verschiedene Modelle.
3. Setzen Sie den einzelnen Seitenbrenner in die Wandöffnung ein, wie in der Abbildung auf den Seiten 7 und 8 gezeigt. Der einzelne Seitenbrenner ruht auf den vorderen, hinteren und seitlichen
Kanten des Einsatzes.
4. Für Propangas MUSS DER LAGERBEREICH DES LP-TANKS VOM EINZELNENBRENNER GETRENNT UND ENTLÜFFT WERDEN.
5. Verwenden Sie für diese Konstruktion keine brennbaren Materialien. Der horizontale Mindestabstand zur angrenzenden brennbaren Oberfläche von der Seite und der Rückseite des
einzelnen Seitenbrenners muss betragen21 Zoll/54 cm/533 mm. Hinter dem . ist ein Abstand von 6 Zoll/15 cm/152 mm erforderlich
5
Seitenbrenner, um Belüftungszwecke zu ermöglichen.
