Montage und Anschluß Schaltaktor AKK UP -
1. Montieren Sie den Schaltaktor.
Place the Switch Actuator.
2. Schließen Sie den Aktor am KNX Bus an.
Connect the Switch Actuator to the KNX bus.
3. Verkabeln Sie den Schaltaktor laut Zeichnung. Die Schaltkontakte sind sind durch vorgeschaltete Leitungschutzschalter abzusichern.
Wire up the Switch Actuator as descripted in the circuit diagram. The switching contacts must be fused with a circuit breaker.
4. Busspannungsversorgung zuschalten.
Switch on KNX power supply.
5. Versorgungsnetzspannung und Netzspannung Eingänge zuschalten.

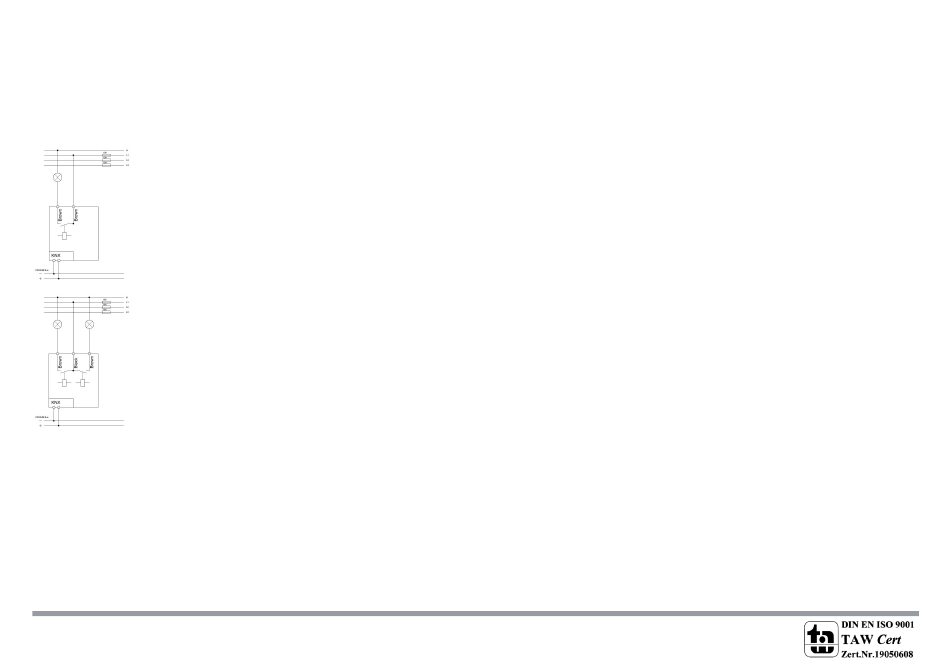

Anschlußbeispiel AKK-01UP.01 -
Exemplary circuit diagram AKK-01UP.01
Anschlußbeispiel AKK-02UP.01 -
Exemplary circuit diagram AKK-02UP.01
Wichtiger Einbauhinweis -
Important assembly note
Anschluß muss mit geeigneter Federstecklemme erfolgen.
Connection with suitable push lock terminal only.
Zwischen KNX Buskabeln und 230V Leitungen ist ein Abstand von mindestens 4mm einzuhalten. Es sind die gültigen Normen und
Richtlinien zu Leitungsabständen einzuhalten.
Between KNX bus cables and 230V cables the minumum gap has to be 4mm. The applicable standards and regulations must be
observed.
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Stand: 1117
Installation Switch Actuator AKK UP
Switch up mains power suppy.
Papiermühle 1
•
knx@mdt.de
www.mdt.de
•
•
Beschreibung Schaltaktor AKK UP -
Description Switch Actuator AKK UP
Der MDT Schaltaktor AKK empfängt KNX/EIB- Telegramme und schaltet bis zu 2 Verbraucher unabhängig voneinander. Jeder Ausgang
wird über ein Relais geschaltet (AKK-01UP.03: bistabile Relais, AKK-02UP.03: monostabile Relais). Jeder Ausgang ist durch die ETS indivi-
duell programmierbar. Zur Auswahl stehen logische Verknüpfungen, Statusrückmeldungen, Sperrfunktionen, zentrale Schaltfunktionen sowie
umfassende Zeitfunktionen wie z.B. Ein-/ Ausschaltverzögerungen und Treppenlichtzeitfunktionen. Zusätzlich stehen Szenenfunktionen zu
Verfügung. Bei Netzspannungsausfall werden alle Ausgänge ausgeschaltet, bei Netzspannungswiederkehr wird der alte Zustand
wiederhergestellt. Für den Fall der Busspannungswiederkehr können die Schaltstellungen der Relais individuell für jeden Kanal programmiert
werden. Der MDT Schaltaktor AKK ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.
The MDT Switch Actuator AKK receives KNX/EIB telegrams and switches up to 2 independent electrical loads . Each output uses a
relay (AKK-01UP.01: bistable relais, AKK-02UP.02: monostable relais). The outputs are parameterized individually via ETS. The device
provides extensive functions like logical operation, status response, block functions, central function, delay functions and staircase lighting
function. Additionally the device provides several time and scene control. If the mains voltage fails, all outputs were switched off. After mains
voltage recovery the relay position will be restored. After bus voltage recovery the relay position is selected in dependence on the
parameterization. The MDT Switch Actuator AKK is available as flush mounted installation device for fixed installation in dry rooms.
Inbetriebnahme Schaltaktor AKK UP -
Commissioning Switch Actuator AKK UP
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de\Downloads.html
Note: Before commisioning please download application software at www.mdt.de\Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Schaltaktor.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Switch Actuator.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
