8 Armar a motorroçadora
► Colocar o cabo de operação (8) no tubo do
punho (2) de forma a que o furo do cabo de
operação fique alinhado com o furo do tubo do
punho e que a alavanca de comando fique
virada para a caixa de engrenagem.
► Inserir a porca (7).
► Enroscar e apertar bem o parafuso (6).
O cabo para duas mãos não necessita de voltar
a ser desmontado.

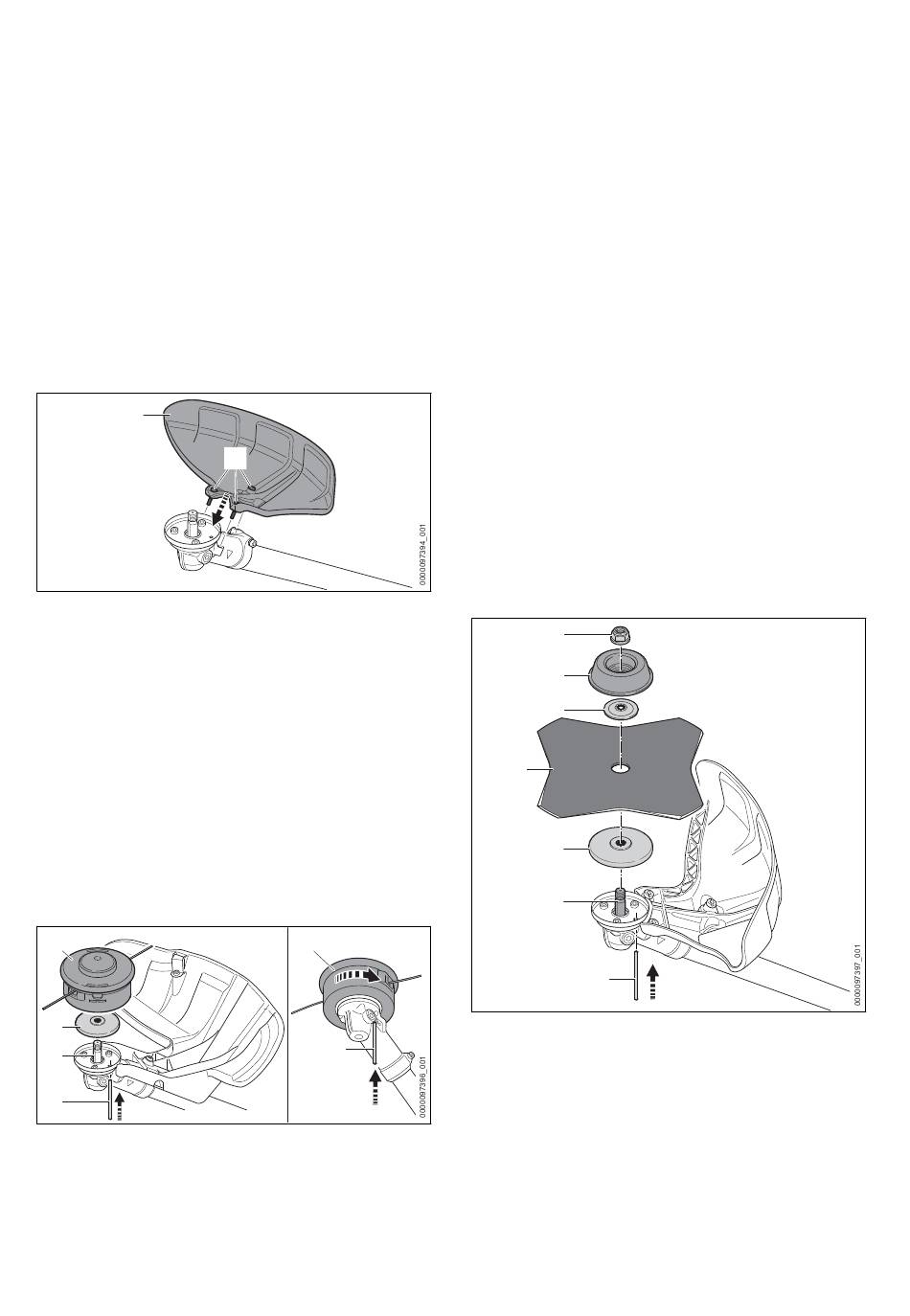

8.2 Incorporar e desmontar prote‐
ção e encosto
8.2.1 Montar proteção e encosto
► Desligar a motorroçadora e retirar a bateria.
1
► Colocar a proteção (1) na caixa da engrena‐
gem.
► Enroscar os parafusos (2) e apertar bem com
um binário de aperto de 10 Nm.
8.2.2 Desmontar proteção e encosto
► Desligar a motorroçadora e retirar a bateria.
► Desaparafusar os parafusos.
► Remover o resguardo.
8.3 Incorporar e desmontar o cabe‐
çote de corte
8.3.1 Incorporar o cabeçote de corte
► Desligar a motorroçadora e retirar a bateria.
1
2
3
4
► Pousar o prato de pressão (2) no eixo (3) de
forma a que o diâmetro menor fique virado
para cima.
► Colocar o cabeçote de corte (1) no eixo (3) e
virar para a esquerda com a mão.
0458-066-9801-A
2
1
4
► Pressionar o pino (4) até encostar no furo e
manter pressionado.
► Girar o cabeçote de corte (1) para a esquerda,
até o pino (4) encaixar.
O eixo (3) está bloqueado.
► Apertar o cabeçote de corte (1) com a mão.
► Retirar o pino (4).
8.3.2 Desmontar o cabeçote de corte
► Desligar a motorroçadora e retirar a bateria.
► Pressionar o pino até encostar no furo e
mantê-lo premido.
► Girar o cabeçote de corte até o pino engatar.
O eixo está bloqueado.
► Desenroscar o cabeçote de corte girando-o
para a direita.
► Retirar o prato de pressão.
► Retirar o pino.
8.4 Incorporar e desmontar a ferra‐
menta de corte metálica
8.4.1 Incorporar a lâmina para cortar erva, a
faca para cortar mata espessa ou a
lâmina circular
► Desligar a motorroçadora e retirar a bateria.
1
2
3
4
5
6
7
► Pousar o prato de pressão (5) no eixo (6) de
forma a que o diâmetro menor fique virado
para cima.
► Colocar a ferramenta de corte metálica (4) no
prato de pressão (5). Caso seja usada uma
lâmina circular ou uma lâmina para cortar erva
com mais de 4 pontas: alinhar os bordos cor‐
tantes de forma que fiquem virados para o
mesmo lado da seta do sentido de rotação na
proteção.
