AVM FRITZ!Box Fon Installation Und Bedienung Seite 99

U-codierter TAE/RJ11-Adapter
Anschluss beliebiger analoger Endgeräte
N/F-codierten TAE/RJ11-Adapter
N-codierte TAE-Buchse zum Anschluss von Faxgerät
oder Anrufbeantworter
F-codierte TAE-Buchse zum Anschluss analoger Telefo-
ne
Der im Lieferumfang enthaltene N/F-codierte Adapter ist ein
Kombi-Adapter. Abhängig vom Gerät, das Sie anschließen
wollen, können Sie als Ersatzadapter auch einen reinen N-
oder F-codierten TAE/RJ11-Adapter erwerben.
TAE/RJ45-Adapter
Der Adapter zum Anschluss der FRITZ!Box Fon an das analo-
ge Telefonnetz ist ein Standard-Adapter. Wenn Sie einen Er-
satzadapter benötigen, dann können Sie im Fachhandel ei-
nen TAE/RJ45-Adapter erwerben.

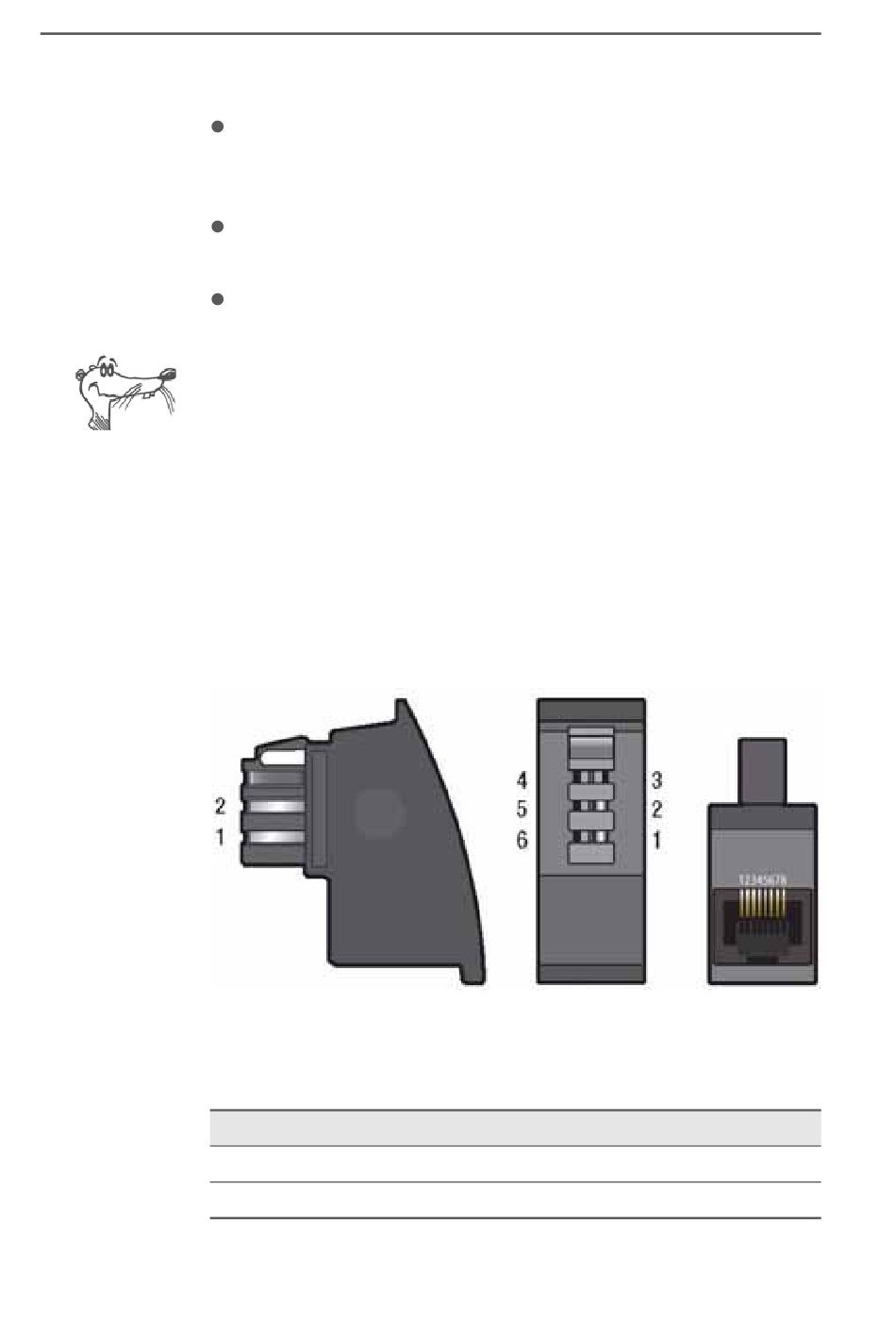

TAE/RJ45-Adapter seitlich, frontal und Buchsenseite
Wenn Sie sich einen Adapter anfertigen lassen, dann beach-
ten Sie die Belegung der Anschlüsse, der so genannten Pins.
Anschluss (Pin) TAE
1
2
Anschlussbelegung TAE/RJ45-Adapter
Anschluss (Pin) RJ45 Funktion
1
8
FRITZ!Box Fon – 9 Produktdetails
TAE/RJ45-Adapter
POTS-Amt (analog) a
POTS-Amt (analog) b
99
