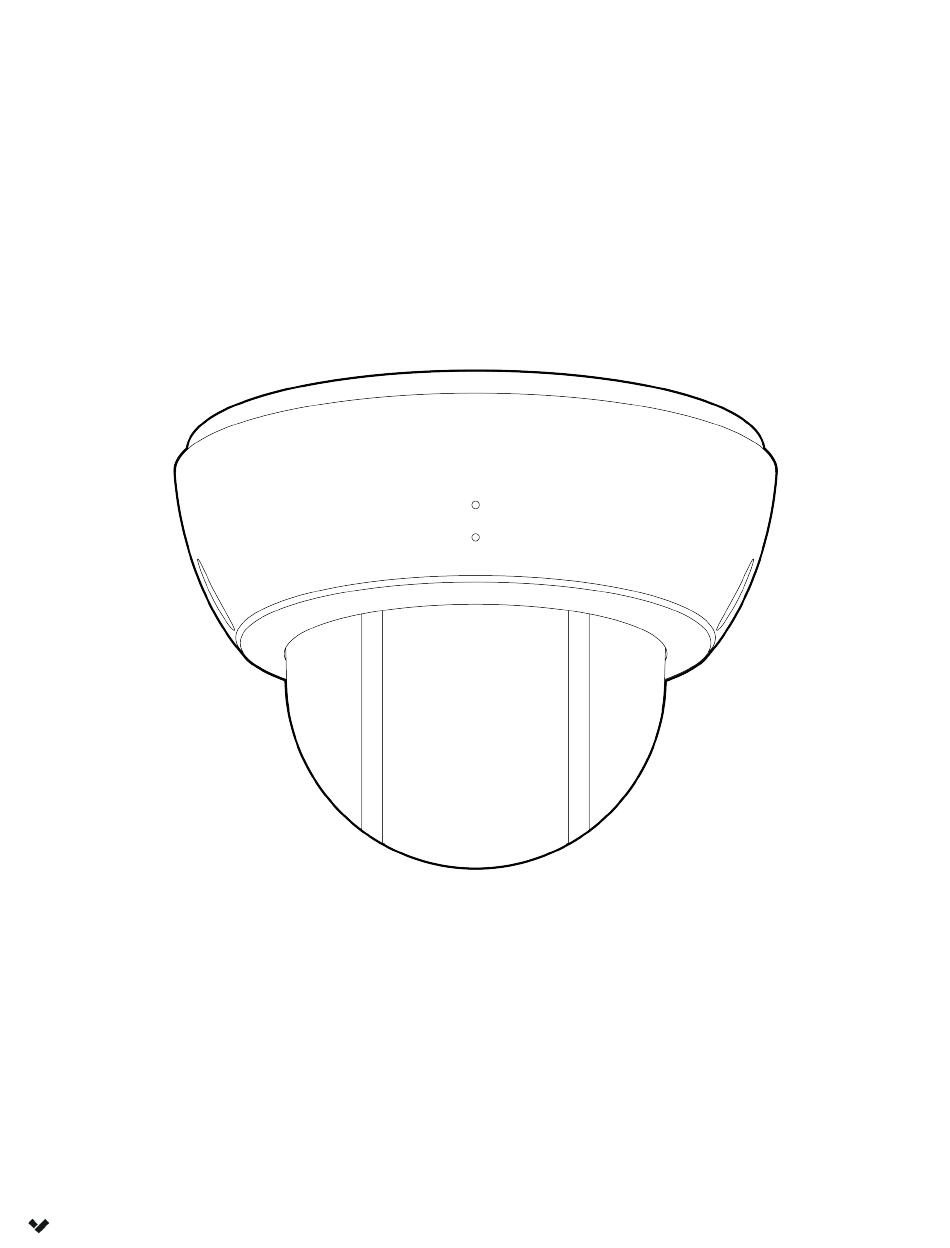

- Seite 1 Installationsanleitung CD63-E Dome-Kamera für den Außenbereich...
- Seite 2 Verkada kann jederzeit und ohne Ankündigung Änderungen an diesem Dokument vornehmen. Die in diesem Dokument enthaltenen Informationen können unrichtig oder veraltet sein und Verkada ist nicht dazu verpflichtet, sie auf dem aktuellen Stand zu halten. ALLE INFORMATIONEN WERDEN IM VORLIEGENDEN ZUSTAND UND OHNE AUSDRÜCKLICHE UND STILLSCHWEIGENDE GARANTIEN BEREITGESTELLT.
-
Seite 3: Einführung Lieferumfang
Wenn Sie es vorziehen, Ihr Produkt manuell zu C 802.3at PoE. registrieren, gehen Sie bitte zu: ● Smartphone oder Laptop verkada.com/start. ● Kreuzschlitzschraubendreher Nr. 2 oder Akkuschrauber mit entsprechendem Bit ● ¼ Zoll (6,5 mm) Bohrer für Dübel ● Bohrer (1/8 Zoll / 3 mm) für Pilotlöcher ●... -
Seite 4: Übersicht
Einführung Übersicht Kamerasensor QR-Code Nach dem Anschließen an die Stromversorgung scannen, um die Kamera in Command zu registrieren. PoE-Eingang Ethernet (RJ45) Kabelverriegelungsstecker Mikrofonschalter Deaktivieren oder Aktivieren des Kameramikrofons Status- und Fehler-LEDs Kabelverschraubung Kabelverriegelung Wasserwaage Montageplatte Wandhalterung Quadratischer 4-Zoll-Verteilerkasten Einfacher Verteilerkasten Runder 3,5-Zoll-Verteilerkasten Doppelter Verteilerkasten Europäischer Verteilerkasten... -
Seite 5: Anmerkung
Einführung Mikrofonschalter Mit dem Mikrofonschalter können Sie das Anmerkung Mikrofon in der Kameraeinheit physisch deaktivieren und so sicherstellen, dass kein Ton aufgezeichnet wird. Der Kameraton ist standardmäßig aktiviert. Um den Kameraton zu deaktivieren, schieben Sie den Schalter in die linke Position. -
Seite 6: Netzwerkfehler
Fehlerzustand eine bestimmte Anzahl von Malen blinkt. 1-mal Rot – keine IP-Adresse 5-mal Rot – DNS-Fehler Die Kamera hat keine IP-Adresse empfangen. Die Kamera kann Verkada-Hostnamen nicht auflösen. 2-mal Rot – IP-Adresse doppelt Die Kamera hat doppelte IP-Adressen im LAN 6-mal Rot – NTP-Fehler erkannt. - Seite 7 LAN-Fehler WAN-Fehler 1-mal Rot – keine IP-Adresse 1-mal Rot – DNS-Fehler Die Kamera hat keine IP-Adresse empfangen. Die Kamera kann Verkada-Hostnamen nicht auflösen. 2-mal Rot – IP-Adresse doppelt Die Kamera hat doppelte IP-Adressen im LAN 2-mal Rot – NTP-Fehler erkannt.
- Seite 8 Hinweis: Dieser Schritt kann auch nach der Montage durchgeführt werden. Durch eine vorherige Registrierung des Produkts wird jedoch sichergestellt, dass es vor der Montage funktionsfähig ist. Verbinden Sie den CD63-E über den Ethernet-Anschluss hinter der Kabelabdeckung am Gerät mit Ihrem Netzwerk. Eine einfache Registrierung und Einrichtung ist über das Scannen des...
- Seite 9 Installation Montage 1/6 Hinweis: Lassen Sie die Schutzfolie auf der Kamera, bis die Installation abgeschlossen ist. Anmerkung Lösen Sie die beiden Torx-Sicherheitsschrauben an der oberen Abdeckung. 2-mal Heben Sie die obere Abdeckung an und legen Sie sie beiseite. Achten Sie darauf, die durchsichtige Kuppel nicht zu zerkratzen.
- Seite 10 Installation Montage 2/6 Lösen Sie die beiden Flügelschrauben an Anmerkung der Montageplatte mit dem T10-Torx-Sicherheitsschraubendreher. 2-mal Drehen Sie die Kamera gegen den Uhrzeigersinn und heben Sie sie von der Montageplatte ab. Entfernen und entsorgen Sie das an der Kamerabasis haftende Trockenmittel. Legen Sie die Kamera beiseite.
- Seite 11 Installation Montage 3/6 Verwenden Sie die Montageplatte als Anmerkung Schablone, um die Montagelöcher und den Ausschnitt für das Kabel zu markieren. Bohren Sie Pilotlöcher mit einem Durchmesser von 5/64 Zoll (2 mm). Wenn Sie Wandanker verwenden, bohren Sie vorab 1/4 Zoll (6 mm) große Pilotlöcher.
- Seite 12 Installation Montage 4/6 Nehmen Sie die Kamera. Anmerkung Lösen Sie die Schraube an der Kabelverriegelung mit dem T10-Torx-Sicherheitsschraubendreher. Öffnen Sie die Kabelverriegelung. Entfernen Sie den Kabelflansch und legen Sie ihn beiseite.
- Seite 13 Installation Montage 5/6 Wählen Sie einen Kabelflansch der passenden Größe und legen Sie diesen um das Ethernet-Kabel. Drücken Sie die Kabelverschraubung in die Kabelverschraubungsöffnung. Führen Sie das Ethernet-Kabel durch den Kabelhohlraum und die Verriegelung. Schließen Sie das Ethernet-Kabel an die Kamera an.
- Seite 14 Zur Sicherung ziehen Sie die Rändelschrauben mit dem T10-Sicherheitsschraubendreher fest. Schließen Sie den Riegel und sichern Sie das Ethernet-Kabel mit dem mitgelieferten T10-Sicherheitsschraubendreher. Scannen Sie den QR-Code, um sich bei Verkada Command zu registrieren. Um fortzufahren, lesen Sie den Abschnitt „Gerät verbinden“.
-
Seite 15: Justieren
Installation Justieren Justieren Sie den gewünschten Betrachtungswinkel und die gewünschte Drehung der Kamera. Die Linien auf der Linsengummierung zeigen die Bildausrichtung im Querformat Sehen Sie sich den Kamera-Feed über Command an, um eine genaue Vorstellung von Ausrichtung und Sichtfeld zu bekommen. Hinweis: Das Bild kann in Command auch um 90˚, 180˚... - Seite 16 Installation Trockenmittel Öffnen Sie die Außenverpackung des Trockenmittels und entnehmen Sie es. Ziehen Sie die Schutzfolie vom doppelseitigen Klebeband auf der Trockenmittelpackung ab. Platzieren Sie das Paket direkt auf dem Text „Attach desiccant here“ (Trockenmittel hier anbringen) auf der inneren Hülle.
- Seite 17 Installation Sicher Setzen Sie die durchsichtige Kuppel vorsichtig wieder auf die Kamerabasis. Die Magnete bringen die Kuppel in die richtige Position. Richten Sie die Positionen der Torx-Sicherheitsschraube der oberen Abdeckung an den entsprechenden Löchern an der Kamerabasis aus und halten Sie sie an Ort und Stelle. Zur Sicherung ziehen Sie die beiden T10-Torx-Sicherheitsschrauben fest.
-
Seite 18: Anhang
Anhang Konformität Warnhinweis 1. Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Trennen Sie das Gerät von der Stromversorgung, wenn Sie Wartungsarbeiten durchführen. 2. Die für den Erdungsanschluss des Geräts verwendeten Verdrahtungsmethoden müssen National Electrical Code, ANSI/NFPA 70 und Canadian Electrical Code, Part 1, CSA C22.1, entsprechen. 3. - Seite 19 Anhang Support Vielen Dank, dass Sie sich für dieses Verkada Produkt entschieden haben. Wenn Sie aus irgendeinem Grund Probleme haben oder Hilfe benötigen, wenden Sie sich bitte sofort an unser rund um die Uhr (24/7) erreichbares technisches Support-Team. Mit freundlichen Grüßen Das Verkada-Team verkada.com/support...
