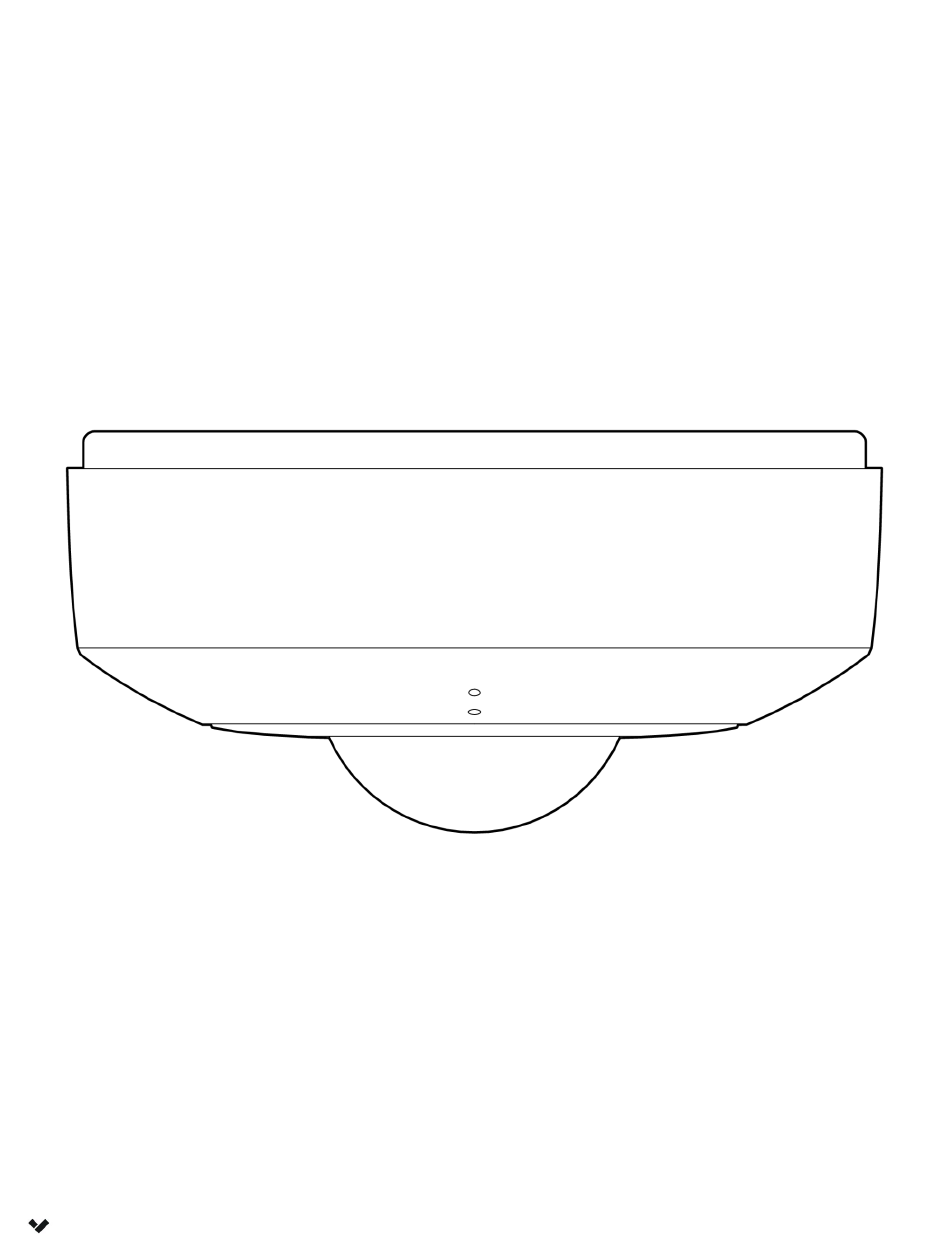

- Seite 1 Installationsanleitung CF83-E Fisheye-Kamera für den Außenbereich...
- Seite 2 Verkada kann jederzeit und ohne Ankündigung Änderungen an diesem Dokument vornehmen. Die in diesem Dokument enthaltenen Informationen können unrichtig oder veraltet sein und Verkada ist nicht dazu verpflichtet, sie auf dem aktuellen Stand zu halten. ALLE INFORMATIONEN WERDEN IM VORLIEGENDEN ZUSTAND UND OHNE AUSDRÜCKLICHE UND STILLSCHWEIGENDE GARANTIEN BEREITGESTELLT.
-
Seite 3: Einführung Lieferumfang
Wenn Sie es vorziehen, Ihr Produkt manuell ● Smartphone oder Laptop zu registrieren, gehen Sie bitte zu: ● Einen Kreuzschlitzschraubendreher oder einen verkada.com/start Akkuschrauber mit entsprechendem Bit ● ¼ Zoll (6,5 mm) Bohrer für Dübel ● ⅛ Zoll (3 mm) Bohrer für Pilotlöcher ● 3⁄16 Zoll (4,5 mm) Bohrer für Maschinenschrauben ●... -
Seite 4: Übersicht
Einführung Übersicht Kamerasensor Registrierungscode Nach dem Anschließen an die Stromversorgung scannen, um die Kamera in Command zu registrieren. PoE-Eingang Status- und Ethernet (RJ45) Fehler-LEDs Mikrofonschalter Deaktivieren oder Kabelverriegelungsstecker Aktivieren des Kameramikrofons Kabelverschraubung Kabelverriegelung Wasserwaage Montageplatte Wandhalterung Quadratischer 4-Zoll-Verteilerkasten Einfachmontage Runder 3,5-Zoll-Verteilerkasten Doppelter Verteilerkasten Europäischer Verteilerkasten... -
Seite 5: Platzierung
Einführung Mikrofonschalter Mit dem Mikrofonschalter können Sie das Mikrofon in der Kameraeinheit physisch deaktivieren und so sicherstellen, dass kein Ton aufgezeichnet wird. Die Tonaufzeichnung ist standardmäßig aktiviert. Um die Tonaufzeichnung zu deaktivieren, schieben Sie den Schalter in die linke Position. Alternativ können Sie die Tonaufzeichnung in Ihrem Command-Konto deaktivieren. -
Seite 6: Netzwerkfehler
Fehlerzustand eine bestimmte Anzahl von Malen blinkt. 1-mal Rot – keine IP-Adresse 5-mal Rot – DNS-Fehler Die Kamera hat keine IP-Adresse empfangen. Die Kamera kann Verkada-Hostnamen nicht auflösen. 2-mal Rot – IP-Adresse doppelt Die Kamera hat doppelte IP-Adressen im LAN 6-mal Rot – NTP-Fehler erkannt. - Seite 7 LAN-Fehler WAN-Fehler 1-mal Rot – keine IP-Adresse 1-mal Rot – DNS-Fehler Die Kamera hat keine IP-Adresse empfangen. Die Kamera kann Verkada-Hostnamen nicht auflösen. 2-mal Rot – IP-Adresse doppelt Die Kamera hat doppelte IP-Adressen im LAN 2-mal Rot – NTP-Fehler erkannt.
-
Seite 8: Vorbereitung
Installation Vorbereitung 1/2 Lösen Sie die T10-Schrauben mithilfe des beiliegenden Sicherheitsschraubendrehers und heben Sie die obere Abdeckung der Kamera an. Heben Sie die obere Abdeckung von der Kamera ab. Entfernen und entsorgen Sie das Trockenmittel von der Kamera. Um die Montageplatte zu entfernen, lösen Sie die T10-Schrauben der Montageplatte mit dem mitgelieferten Torx-Sicherheitsschraubendreher und... - Seite 9 Installation Vorbereitung 2/2 Lösen Sie die Verriegelungsschraube mithilfe des T10-Sicherheitsschraubendrehers. Öffnen Sie den Riegel. Entfernen Sie den Kabelflansch und legen Sie ihn beiseite.
- Seite 10 Installation Montage 1/5 Markieren Sie die Löcher zur Wandmontage mithilfe der Montageplatte. Bei der Verteilerkasten-Montage können Sie mit der Montageplatte das richtige Lochbild ermitteln. Bohren Sie bei massivem Material wie Holz oder Metall Pilotlöcher mit einem Durchmesser von ⅛ Zoll (3 mm). Schrauben Sie die Befestigungsschrauben direkt in die Pilotlöcher.
- Seite 11 Installation Montage 2/5 Richten Sie die blauen Löcher an den Rändelschrauben aus und drehen Sie die Kamera im Uhrzeigersinn. Zur Sicherung ziehen Sie die Rändelschrauben mit dem T10-Sicherheitsschraubendreher fest.
- Seite 12 Drücken Sie den Kabelflansch in die Kabelflanschöffnung. Achten Sie darauf, dass keine Lücken oder Öffnungen vorhanden sind. Scannen Sie den QR-Code, um die Kamera bei Verkada Command zu registrieren. Ist zu viel Spiel im Kabel, können Sie das überschüssige Ethernet-Kabel in den Kabelflansch drücken.
- Seite 13 Installation Montage 4/5 Stellen Sie sicher, dass der Kabelflansch fest sitzt und keine Lücken oder Unebenheiten aufweist. Stellen Sie sicher, dass der Riegel vollständig unten und geschlossen ist, bevor Sie die Sicherheitsschraube festziehen. Schließen Sie den Riegel und sichern Sie das Ethernet-Kabel mit dem mitgelieferten T10-Sicherheitsschraubendreher.
- Seite 14 Installation Montage 5/5 Drücken Sie die obere Abdeckung auf die Kamera und halten Sie sie fest. Befestigen Sie die obere Abdeckung mit dem mitgelieferten T10-Torx-Sicherheitsschraubendreher. 2-mal...
- Seite 15 Installation Erdung Um das Erdungskabel an der Kamera anzuschließen, gehen Sie wie folgt vor: Sie benötigen ein Erdungskabel mit 20 AWG oder mehr und einen Ringkabelschuh, das Sie mit einer ¼ Zoll-20 x 0,25 Zoll-Schraube (nicht im Lieferumfang enthalten) mithilfe von Kabelschuh und Gewindeerdungspunkt auf der Rückseite des Geräts, wie rechts gezeigt, am Gerät befestigen.
-
Seite 16: Anhang
Anhang Konformitätserklärung CF83-E Warnhinweis 1. Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Trennen Sie das Gerät von der Stromversorgung, wenn Sie Wartungsarbeiten durchführen. 2. Die für den Erdungsanschluss des Geräts verwendeten Verdrahtungsmethoden müssen National Electrical Code, ANSI/NFPA 70 und Canadian Electrical Code, Part 1, CSA C22.1, entsprechen. - Seite 17 Anhang Support Vielen Dank, dass Sie sich für dieses Verkada-Produkt entschieden haben. Wenn Sie aus irgendeinem Grund Probleme haben oder Hilfe benötigen, wenden Sie sich bitte sofort an unser rund um die Uhr (24/7) erreichbares technisches Support-Team. Mit freundlichen Grüßen Das Verkada-Team verkada.com/support...
