System Micro13 – Plissee für Dachfenster

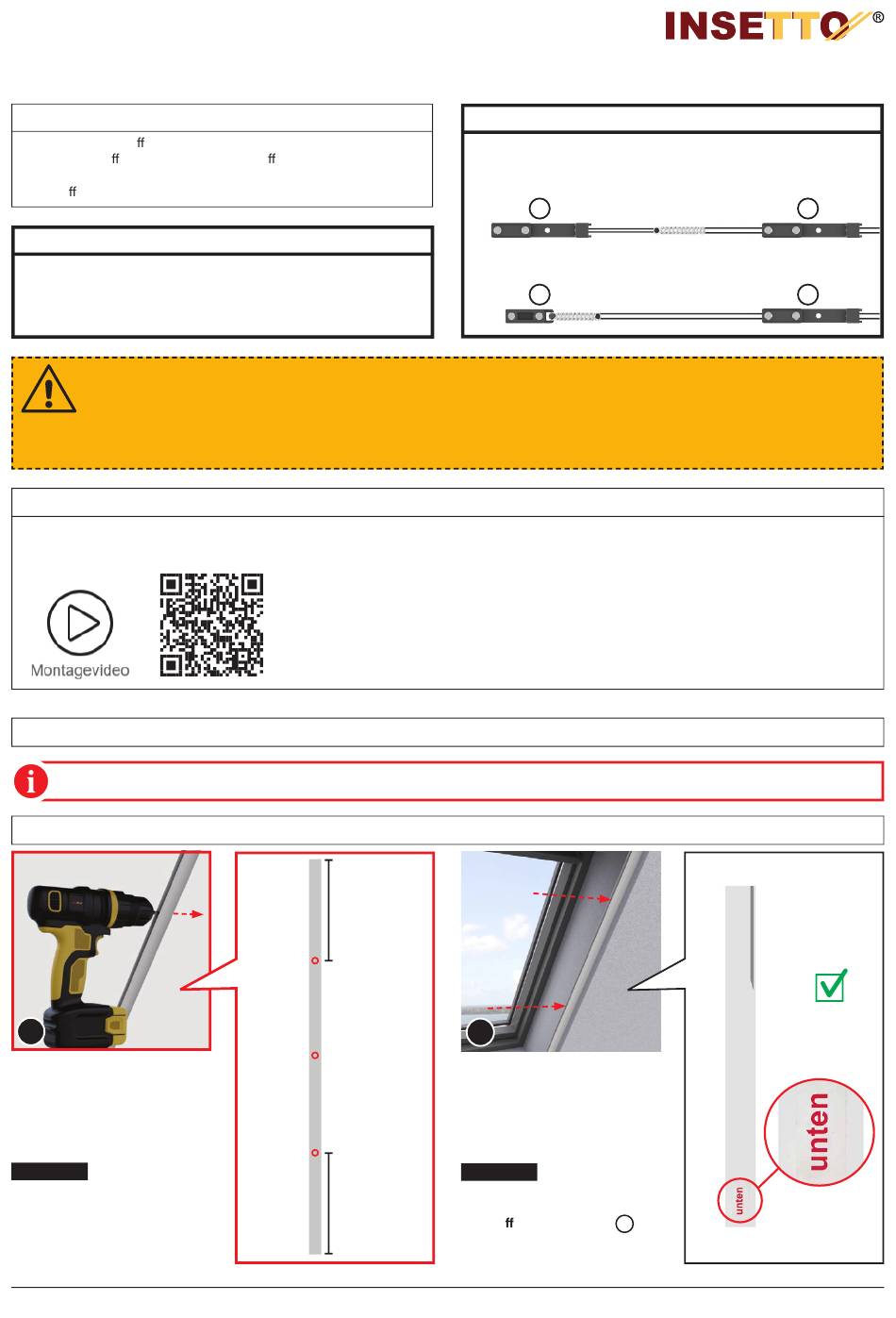

Montageanleitung für Typ V-L-ND
Bedienung
Ziehen Sie die Gri schiene des Plissees zum Schließen nach
unten. Zum Ö nen schieben Sie die Gri schiene des Plissees
wieder nach oben. Das Plissee bleibt in jeder Position, in der Sie
die Gri schiene loslassen, stehen.
HINWEIS ZU SCHRAUBEN UND DÜBEL
Abhängig vom Untergrund, z. B. Gipskarton, Mauerwerk oder
Holzkonstruktion, kann es notwendig sein, zusätzlich spezielle
Schrauben und Dübel im Baufachmarkt für die Montage des
Systems zu besorgen.
Führen Sie nur die in dieser An-
leitung aufgeführten Wartungs-
schritte aus!
Montage als Video ansehen
Die Montage haben wir für Sie auch als Video auf unserem Youtube-Kanal aufbereitet:
https://www.youtube.com/watch?v=YEFGxuJ6L8Q?rel=0&showinfo=0
Montage
Falls Sie die Option mit ungebohrten Führungsschienen bestellt haben, beachten Sie bitte zusätzlich die ROT umrandeten Montageschritte!
Bei bereits vorgebohrten Profilen können Sie diese Schritte ignorieren.
1. Führungsschienen befestigen
1
Bohren Sie mit einem Ø 4 mm
Bohrer 2-3 Löcher in die Füh-
rungsschienen. Entnehmen Sie
die korrekten Abstände aus dem
nebenstehenden Bild.
ACHTUNG
Achten Sie auf
die korrekte Orientierung des
Profils!
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
Das Insektenschutz-Produkt ist be-
stimmt zum Schutz gegen Insekten,
Kriechtiere und kleine Reptilien und
garantiert weder einen Einbruch-
schutz, noch verhindert es den
Sturz eines Kindes oder von Gegen-
ständen aus dem Fenster.
Oder einfach den QR-Code hier auf der Seite abscannen.
Wir bitten Sie trotzdem zuerst die Anleitung aufmerksam zu lesen und das
Montagevideo nur zur visuellen Unterstützung zu nutzen.
Sie finden das Video außerdem auf der Artikelseite, wenn Sie dort auf das Symbol
mit dem Playbutton (siehe links) klicken.
OBEN
250 mm
ab 1500 mm
Höhe
250 mm
UNTEN
* HINWEIS ZU JUSTIERBLÖCKEN
Abhängig von der Gewebepaket-Ausführung gibt es zwei unter-
schiedliche Kombinationen von Justierblöcken. Dies beeinflusst
nicht Montage oder Bedienung.
15
16
Bei diesem System handelt es sich
um ein Plissee, welches vertikal be-
dient wird und für die Verwendung
von einer erwachsenen Person oder
einem älteren Kind gedacht ist.
2
Halten Sie die Führungsschie-
nen an die gewünschte Position
in der Laibung. Markieren Sie
nun die Bohrpunkte zur Befesti-
gung des Plissees.
Achten Sie auf
ACHTUNG
die korrekte Orientierung des
Profils! Die bereits installier-
ten Gri schienenhalter
4
müssen nach oben zeigen.
15
15
Insetto behält sich vor,
ganze Abänderungen oder
Verbesserungen ohne Hinweis
darauf vorzunehmen und lehnt
jegliche Verantwortung für eine
ungenaue Datenangabe ab.
Seite 3/6
