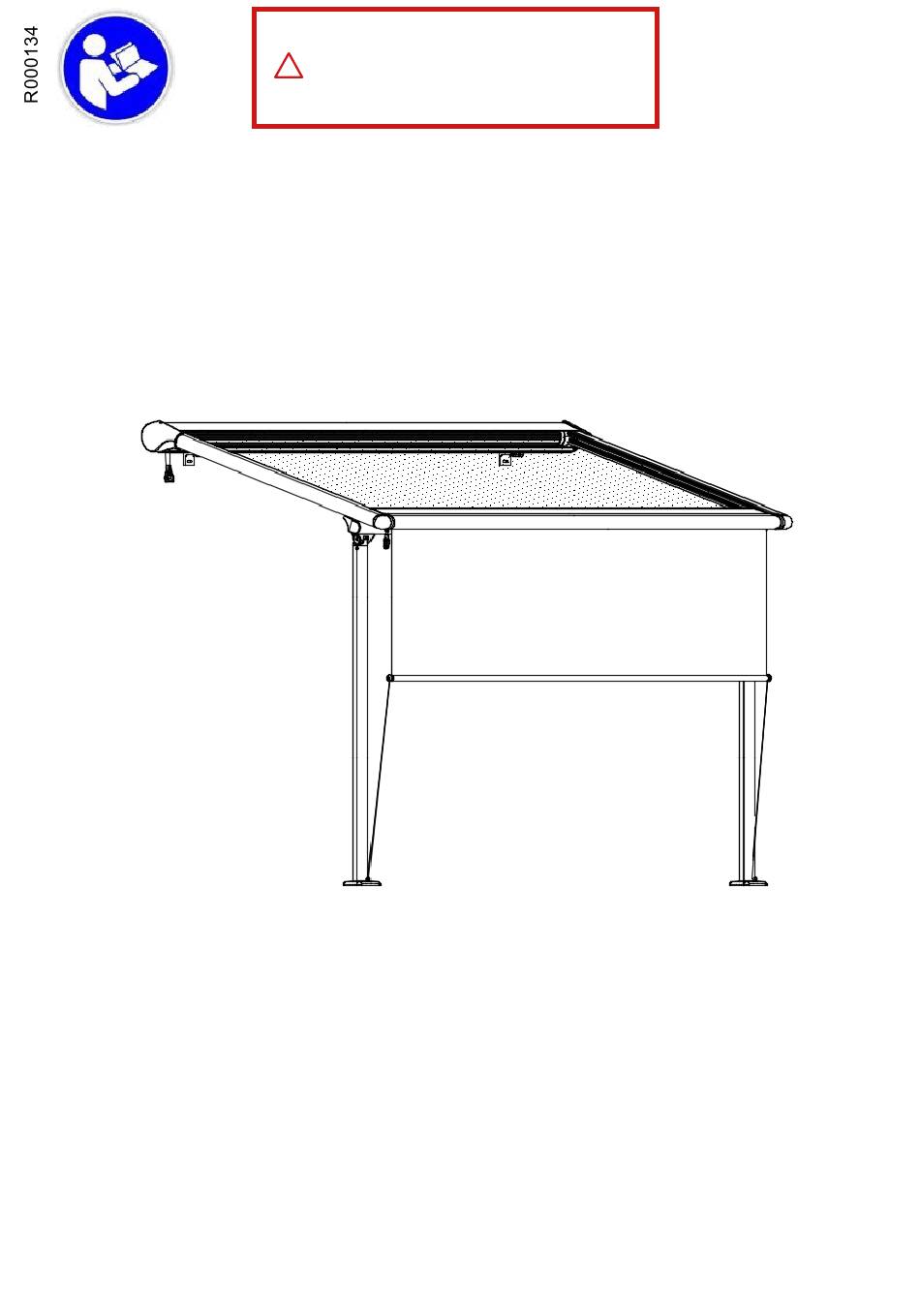

Montageanleitung und Sicherheitsanweisungen
!
Anleitung und Anweisungen sind aufzubewahren !
Terrassenmarkise
Bitte lesen Sie das Benutzerhandbuch vor der Verwendung dieses
Produkts durch und bewahren Sie es auf.
Händigen Sie alle Unterlagen bei Weitergabe des Produkts an
Dritte mit aus.
- Warnhinweis / Sicherheitsanweisung
Für die Sicherheit von Personen ist es wichtig
diese Anweisungen zu befolgen !
SOL P8400 FX - VP20
1
Werbung
Verwandte Anleitungen für SPETTMANN SOL P8400 FX-VP20
Inhaltszusammenfassung für SPETTMANN SOL P8400 FX-VP20
- Seite 1 Montageanleitung und Sicherheitsanweisungen - Warnhinweis / Sicherheitsanweisung Für die Sicherheit von Personen ist es wichtig diese Anweisungen zu befolgen ! Anleitung und Anweisungen sind aufzubewahren ! Terrassenmarkise SOL P8400 FX - VP20 Bitte lesen Sie das Benutzerhandbuch vor der Verwendung dieses Produkts durch und bewahren Sie es auf.
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Informationen zur Sicherheit ----------------------------------------------- 1 Packliste und Zubehör ---------------------------------------------------------------------------------- 3 Stückliste ---------------------------------------------------------------------------------------------------- 5 Informationen zur Sicherheit --------------------------------------------------------------------- 6 1.1 Wichtige Zeichen, Sicherheitsinformationen, Sicherheitswarnungen ------- 6 1.2 Warnsymbole ------------------------------------------------------------------------------------ 6 Allgemeine Hinweise -------------------------------------------------------------------------------- 7 2.1 Produktmodell und Hersteller -------------------------------------------------------------- 9 2.2 Technische Informationen ------------------------------------------------------------------- 9 2.3 Hauptfunktionen ------------------------------------------------------------------------------- 10 2.4 Hauptkomponenten --------------------------------------------------------------------------- 10...
- Seite 3 Packliste Wandkonsolen 2 Stück Kassetteneinheit 1 Stück Seitenschiene Links 1 Stück Seitenschiene Rechts 1 Stück Teleskopstützen 2 Stück...
- Seite 4 Querschiene 1 Stück Plus Volant 1 Stück Handkurbel 1 Stück Handkurbel für Teleskopstütze 1 Stück Abspanngurte für Beschwerung Plus Volant 2 Stück Fern- Kurbelöse Schrauben Kunststoff Schrauben Beton- bedienung -kappen -dübel für Holz anker 1 Stück 1 Stück 8 Stück 8 Stück 8 Stück 4 Stück...
- Seite 5 Stückliste: Kassetteneinheit Ausfallprofil Seitenschiene Links / Rechts Querschiene Teleskopstützen Plus Volant Schrauben für Holz Kunststoffdübel Handkurbel Plus Volant Fernbedienung ⑩ ⑪ ⑫ Wandkonsolen Betonanker (Nicht im Lieferumfang enthalten) ⑬ ⑭ Handkurbel für Teleskopstützen Abspanngurt...
- Seite 6 1.0 Sicherheitsinformationen Wichtige Hinweise, Sicherheitsinformationen, Sicherheitswarnungen Hinweise Siehe den üblichen Hinweis Warnhinweise Informationen zum richtigen Gebrauch, um Schäden an den Produkten und Unfälle für den Benutzer zu vermeiden Warnhinweise Warnhinweise Montage mit 2 Personen vornehmen. Es ist nicht erlaubt, technische Änderungen ohne Rücksprache mit einer professionellen Person zu verändern.
- Seite 7 WARNUNG: Wichtige Sicherheitshinweise. Es ist wichtig für die Sicherheit von Personen, diese Anweisungen zu befolgen. Bewahren Sie diese Anleitung auf. Erlauben Sie Kindern nicht, mit fest eingebauten Bedienelementen zu spielen. Halten Sie Fernbedienungen von Kindern fern. Überprüfen Sie die Anlage regelmäßig auf Unwucht und Anzeichen von Verschleiß oder Schäden an Kabeln und Federn.
- Seite 9 Produktmodell und Hersteller Modell : VP20-300300EL / VP20-400300EL / VP20-400400EL / VP20-500300EL / VP20-500400EL Hersteller: Spettmann GmbH Addresse: Otto-Hahn-Straße 5 PLZ ： 21509 Glinde Technische Informationen Die maximale Belastung für die nicht einfahrbaren Teile der Markisen beträgt 800 Pa. Model...
- Seite 10 2.3 Hauptfunktionen 1. Leicht zu öffnen und zu schließen, einfache Einstellung der Schattenfläche 2. Sonnenschutzwinkel einstellbar von 5°~25° 2.4 Hauptkomponenten ① Wandkonsolen ② Kassette Tuch ④ Seitenschiene Links / Rechts Ausfallprofil ⑥ Querschiene ⑦ Teleskopstützen...
- Seite 11 3.0 Montage Technische Daten: Ausfall Winkel 15° 20° 25° 15° 20° 25° （ α° ） A(mm) 2827~2995 2999~3221 3165~3457 3086~3254 3341~3563 3587~3682 B(mm) 150~800 C(mm) 2072~2700 2009~2620 1930~2558 3038~3254 2948~3559 2837~3426 Abstand zwischen Oberkante Pergola und Unterkante Wandkonsole L1> 250MM Einstellbereich Teleskopstütze 0~300mm...
- Seite 13 3.1 Montage der Wandkonsolen 1) Öffnen Sie die Verpackung und nehmen Sie die Wandhalterung heraus. Für die Befestigung benötigen sie geeignete Befestigungsmittel. Beschaffen Sie sich ggfls. professionelle Hilfe zur Beurteilung der Untergründe 2) Setzen Sie Befestigungsmittel in die Löcher, montieren Sie die Wandhalterung, halten Sie die beiden Wandhalterungen auf gleicher Höhe und schrauben Sie sie fest.
- Seite 14 3.2 Montage der Terrassenmarkise Nehmen Sie die Pergola aus dem Karton und entfernen Sie die Endkappe. Lösen Sie die Schraube der Klemmplatte der Wandhalterung, stellen Sie L1 > 5mm ein, um die Kassetteneinheit einfach zu installieren. Zwei Personen heben die Markise in die Wandhalterung und befestigen dann die Schraube in der Klemmplatte Bitte verwenden Sie die Nothandbedienung, wenn der Wind stark ist oder die Stromversorgung nicht stabil ist.
- Seite 15 Den Strom anschließen. Achtung der Anschluss darf nur von einer Elektrofachkraft vorgenommen werden! Nehmen Sie die linke/rechte Schieneneinheit heraus Befestigen Sie die Verriegelungsplatte A/B mit der linken/rechten Laufschiene Lassen Sie die Schiene langsam und vorsichtig nach unten fallen. Um Beschädigungen zu vermeiden sollte eine passende Unterlage genutzt werden.
- Seite 16 Nehmen Sie die Querschiene und die linke/rechte Teleskopstütze heraus. Zwei Personen befestigen die Stangeneinheit und die Teleskopstützen Schraube Mutter Verbinder...
- Seite 17 Legen Sie die Schiene auf die Querstange und die Stützen und führen Sie den Reißverschluss mit Hilfe der Reißverschlussführung in die Schiene ein. Stellen Sie sicher, dass der Reißverschluss richtig funktioniert. Fixieren Sie die Schrauben, um das Herunterfallen der Schiene zu verhindern.
- Seite 18 Lösen Sie die Schraube und bringen Sie das Ausfallprofil in die Position der Verriegelungsplatte, befestigen Sie die Schrauben Verbinder Ausfallprofil Schraube Ausfallprofil...
- Seite 19 Fahren Sie die Anlage ein, wenn der Sicherheitsstift locker ist, ziehen Sie den Sicherheitsstift heraus. Öffnen und schließen Sie die Anlage, prüfen Sie, ob er richtig funktioniert und befestigen Sie zuletzt die Kassettenendkappe. Achtung, der Sicherheitsstift kann nur nach erfolgtem Zusammenbau herausgezogen werden.
- Seite 20 Stellen Sie sicher, dass die Diagonale L1=L2...
- Seite 21 Nach dem Einstellen von L1=L2 die Masteinheit um 90° zum Boden ausrichten und anschließend die Schrauben befestigen, wenn die Position feststeht. Kappe Schrauben für Holz Kunststoffdübel Bodenplatte...
- Seite 22 Packen Sie den Plus Volant aus Befestigen Sie den Plus Volant durch Einführen von Oben in die Aufnahmen am vorderen Ende in der Seitenschiene Links und Rechts. Kappe Links/Rechts Plus Volant Aufnahme Links/Rechts Kappe Links/Rechts...
- Seite 23 4.0 Verwendung 4.1 Hinweise Öffnen und Schließen der Pergola mit der Fernbedienung Befestigen Sie die Fernbedienung an einer geeigneten Stelle, besser niedriger als 1,30 m, und schließen Sie die Stromversorgung an. Sicherheitshinweise: Das Tuch sollte in geöffnetem Zustand unter Spannung stehen. Ändern Sie die Konfiguration und das Design nicht ohne Genehmigung des Herstellers.
- Seite 24 Öffnen und schließen Sie die Terrassenmarkise von Hand mit einer Kurbel. Wenn der Motor beschädigt oder stromlos ist, kann die Terrassenmarkise manuell mit der Kurbel geöffnet und geschlossen werden. Mit Uhrzeiger Gegen Uhrzeiger...
- Seite 25 4.3 Fernbedienung Technische Eigenschaften Modell einfahren stop ausfahren Programmiertaste (P2) Einkanal Fernbedienung Rückseite Funktionen Technische Daten Einstellung （ Verbindung zwischen Fernbedienung und Motor ） Eingangsspannung: 2,6V - 3. Wenn der Motor eingeschaltet ist, 3V (CR2430) drücken Sie die Taste P2 2 Mal, "di" Rate: 433.
- Seite 26 4.4 Einstellung Teleskopstützen Zum Verstellen wird die Handkurbel für Teleskopstütze benötigt Einstellhöhe 0-300 mm Wenn es regnet, stellen Sie bitte auf einer Seite den höchsten und auf der anderen Seite den niedrigsten Wert ein.
- Seite 27 400 qm und Lebensmitteleinzelhändler mit einer Verkaufsfläche von mindestens 800 qm, die regelmäßig Elektro- und Elektronikgeräte verkaufen, sind ebenfalls verpflichtet, Altgeräte kostenlos zurückzunehmen, auch ohne ein neues Gerät zu kaufen, SPETTMANN GmbH bietet Ihnen Rückgabemöglichkeiten direkt in den Geschäften und Märkten.
