Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
Seite 4
Verbindungskabel mit Sub−D−Stecker, 5 m 3−poliger Stecker, grau 4−poliger Stecker, grün 3−poliger Adapter, grün, bestehend aus Stecker und Buchse 0Abb. 0Tab. 0 Tipp! Dokumentationen und Software−Updates zu weiteren Lenze Produkten finden Sie im Internet im Bereich "Services & Downloads" unter http://www.Lenze.com EDK2177DB DE/EN/FR 3.1...
Seite 5
Informationen zur Gültigkeit Diese Anleitung ist gültig für ƒ PC−Systembusadapter EMF2177IB ab Version 13.17. Diese Anleitung ist nur gültig zusammen mit der zugehörigen Dokumentation der für den Einsatz zulässigen Grundgeräte. Identifikation 2177PC−004 W 33.2177IB Gerätereihe Hardwarestand Softwarestand Bestellbezeichnung...
Sicherheitshinweise Verwendete Hinweise Sicherheitshinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-...
Sicherheitshinweise Restgefahren Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Restgefahren Gefahr! Beachten Sie die in den Anleitungen zum Grundgerät enthaltenen Sicherheitshinweise und Restgefahren. EDK2177DB DE/EN/FR 3.1...

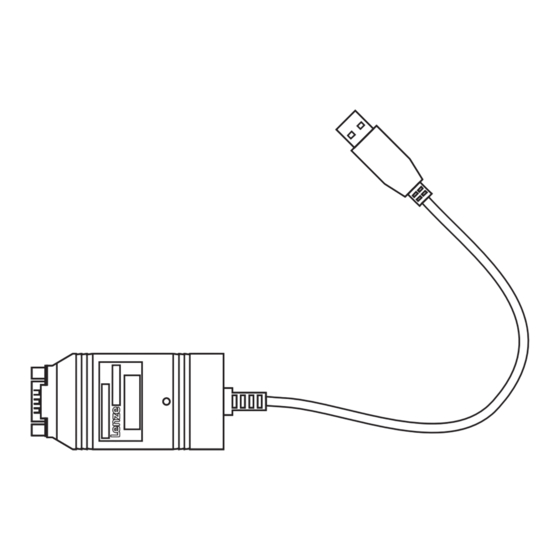

Elektrische Installation Elektrische Installation 2177PC001 Verbindung zwischen PC/Notebook und Gerät herstellen 1. PC−Systembusadapter 2177 0 auf die USB−Schnittstelle des PC/Notebook stecken. 2. Sub−D−Stecker 1 in den PC−Systembusadapter stecken. 3. Das am Sub−D−Stecker angeschlossene 3−polige Kabel mit dem Stecker 2 (Belegung siehe Tabelle unten) für das anzuschließende Gerät entsprechend den aufgedruckten Beschriftungen verbinden.
Seite 10
Elektrische Installation Anschluss an den Antriebsregler Servo Drives 9400 Sub−D−Stecker EWZ0046 I/O−System 1000 3−poliger grauer Stecker Servo−Umrichter 93XX 9300 Servo PLC Inverter Drives 8400 Den im Lieferumfang des Antriebsreglers enthaltenen Stecker verwenden. Servosystem ECS Drive PLC Frequenzumrichter 8200 vector mit Funktionsmodul E82ZAFC 3−poliger grüner Adapter mit Kommunikationsmodul 4−poliger grüner Stecker...
Technische Daten Technische Daten Busleitungslänge In Abhängigkeit der eingestellten Datenübertragungsgeschwindigkeit sind bei einem CAN− Bus (Netzwerktopologie: Linie) folgende Distanzen nicht zu überschreiten: Bereich Werte Übertragungsrate [kBit/s] 1000 max. Buslänge [m] 3264 1284 Stromaufnahme Die Stromaufnahme des PC−Systembusadapters erfolgt über den USB−Anschluss, Strom- aufnahme: 200 mA.
