DE
71mm

BOHRSCHABLONE

6

INSTALLATION

Packen Sie Ihr Paket aus, in dem sich das Heizgerät sowie die Füße und das
Zubehörpaket für die Wandmontage befinden.

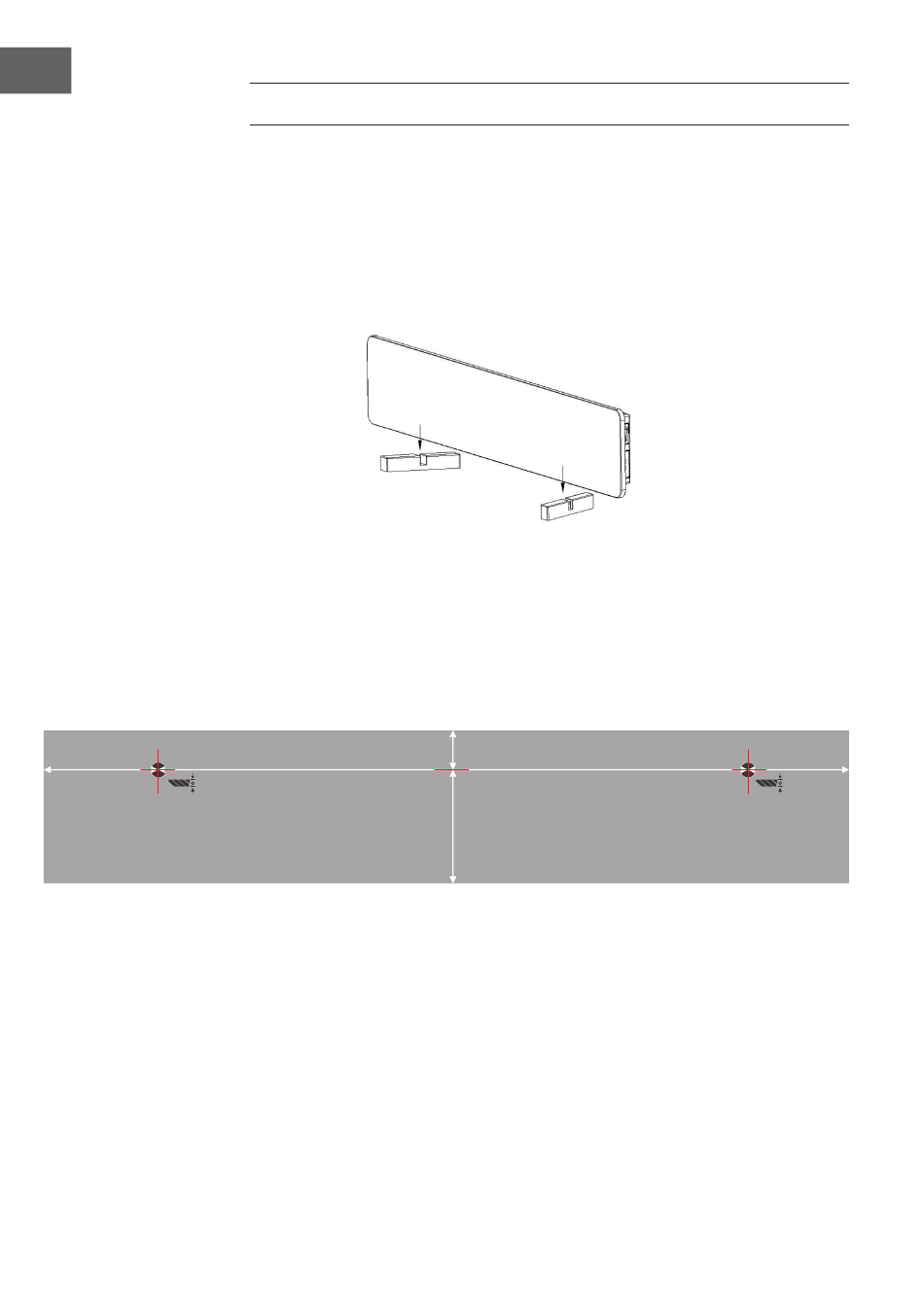

Freistehende Installation
1. Nehmen Sie die beiden Füße aus der Verpackung.
2. Stecken Sie das Heizgerät in den Schlitz der Füße.
Montage an der Wand
1. Markieren Sie die Positionen der zwei zu bohrenden Löcher an der Wand,
und bohren Sie die Löcher mit dem Bohrer (Abbildung 1). Achten Sie
darauf, dass der Abstand zwischen den einzelnen Löchern mit den runden
Löchern der Halterung auf der Rückseite des Heizgeräts übereinstimmt.
Die mitgelieferte Bohrschablone hilft Ihnen, die Bohrposition im Maßstab
1:1 zu bestimmen.
6mm
2. Setzen Sie die Kunststoffschienen in die Löcher ein (Abbildung 2).
3. Setzen Sie die Metallschrauben in die Kunststoffschienen ein (Abbildung
3).
4. Heben Sie das Heizgerät an, richten Sie die zwei runden Löcher an den
Halterungen auf der Rückseite des Heizgeräts an den 2 Schrauben an der
Wand aus (Abbildung 4), und schieben Sie die Schraube von Position A
nach Position B, indem Sie das Heizgerät leicht bewegen (Abbildung 5).
25mm
366mm
70mm
63mm
6mm
BOHRSCHABLONE
