FR
71mm

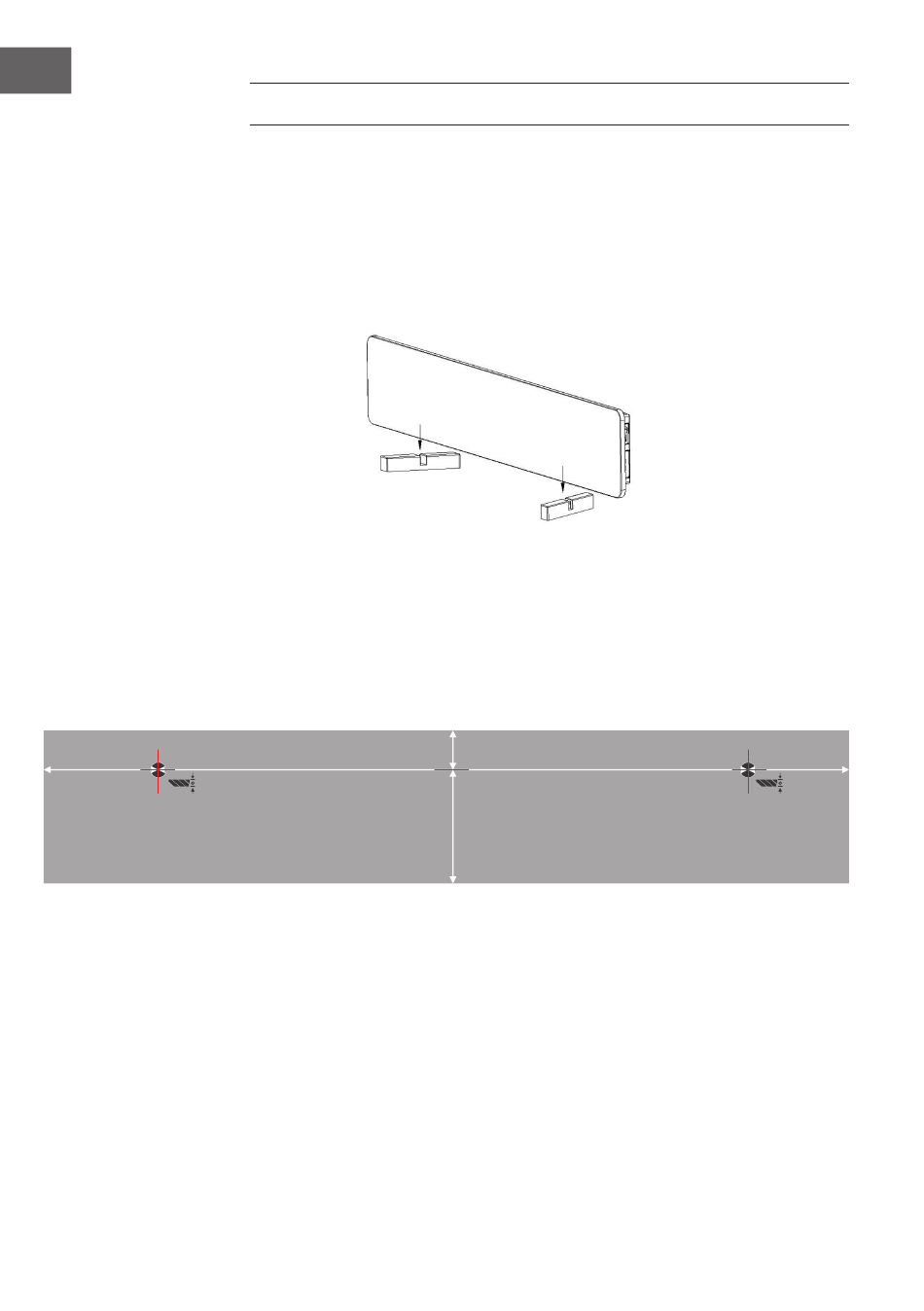

GABARIT DE PERÇAGE
22

INSTALLATION

Déballez votre colis et retrouvez le radiateur accompagné du pack pieds et
accessoires de fixation murale.
Installation libre
1. Retirer les deux pieds de l'emballage.
2. Placer le radiateur dans la fente des pieds.
Installation murale
1. Marquez les positions des quatre trous à percer sur le mur et percez
les trous à l'aide de la mèche (image 1). Veillez à ce que la distance
entre chaque trou soit la même que celle des trous ronds des supports
de fixation du radiateur. Le papier de gabarit de forage fourni dans
l'emballage peut vous aider à fixer facilement la position du forage, qui est
à l'échelle 1:1)
6mm
2. Insérer les rails en plastique dans les trous (image 2).
3. Insérer les vis métalliques dans les rails en plastique (image 3).
4. Soulevez le radiateur et dirigez les deux trous ronds sur les supports à
l'arrière du radiateur vers les 2 vis sur le mur (image 4), et faites glisser la
vis de la position A à la position B en déplaçant légèrement le radiateur
(image 5).
25mm
366mm
70mm
6mm
GABARIT DE PERÇAGE
63mm
