Seite 16: Schlauchhaspeln Für Starke Belastungen
Wartungsanleitung Schlauchhaspeln für starke Belastungen Modell 7334-D, 7335-D, 7336-D Ausgabedatum Dezember 2024 Formularnummer 670769 Version... - Seite 17 Abgabeschlauch........Haspelmodell 7334-D, 7335-D und 7336-D ... . .
-
Seite 18: Konformitätserklärung
Sicherheit von Maschinen – Jahr der CE-Kennzeichnung: 2024 Allgemeine Gestaltungsleitsätze. Risikobewertung und Risikominderung. Ich, der unterzeichnete Vertreter der Alemite, L.L.C., erkläre hiermit, dass die oben genannte Maschine bei bestimmungsgemäßem Gebrauch die Anforderungen der oben genannten harmonisierten Normen erfüllt. ___________________________________ Robert Collins Technischer Compliance-Manager St. -
Seite 19: Sicherheit
Sicherheit * Die Montage darf ausschließlich von Personen bedient, gewartet und repariert werden, die mit dieser Anleitung vertraut sind. Dieses Gerät erzeugt einen hohen Druck. Beim Betrieb des Geräts ist äußerste Vorsicht geboten. Im Falle einer Leckage kann aus gelösten oder geborstenen Komponenten Flüssigkeit auf die Haut oder in die Augen spritzen. -
Seite 20: Sicherheitssignale
Sicherheitssignale VORSICHT WARNUNG Betreiben Sie das Gerät Vor dem Trennen der nicht, bevor Sie alle hydraulischen und HINWEIS Flüssigkeitsverbindungen elektrischen Deren Hinweise enthalten nützliche überprüft haben. Fest anziehen, um Energieversorgung der Tipps und Empfehlungen sowie ein Austreten von Flüssigkeit zu Pumpenbaugruppe dürfen keine Informationen für einen effizienten verhindern. -
Seite 21: Beschreibung

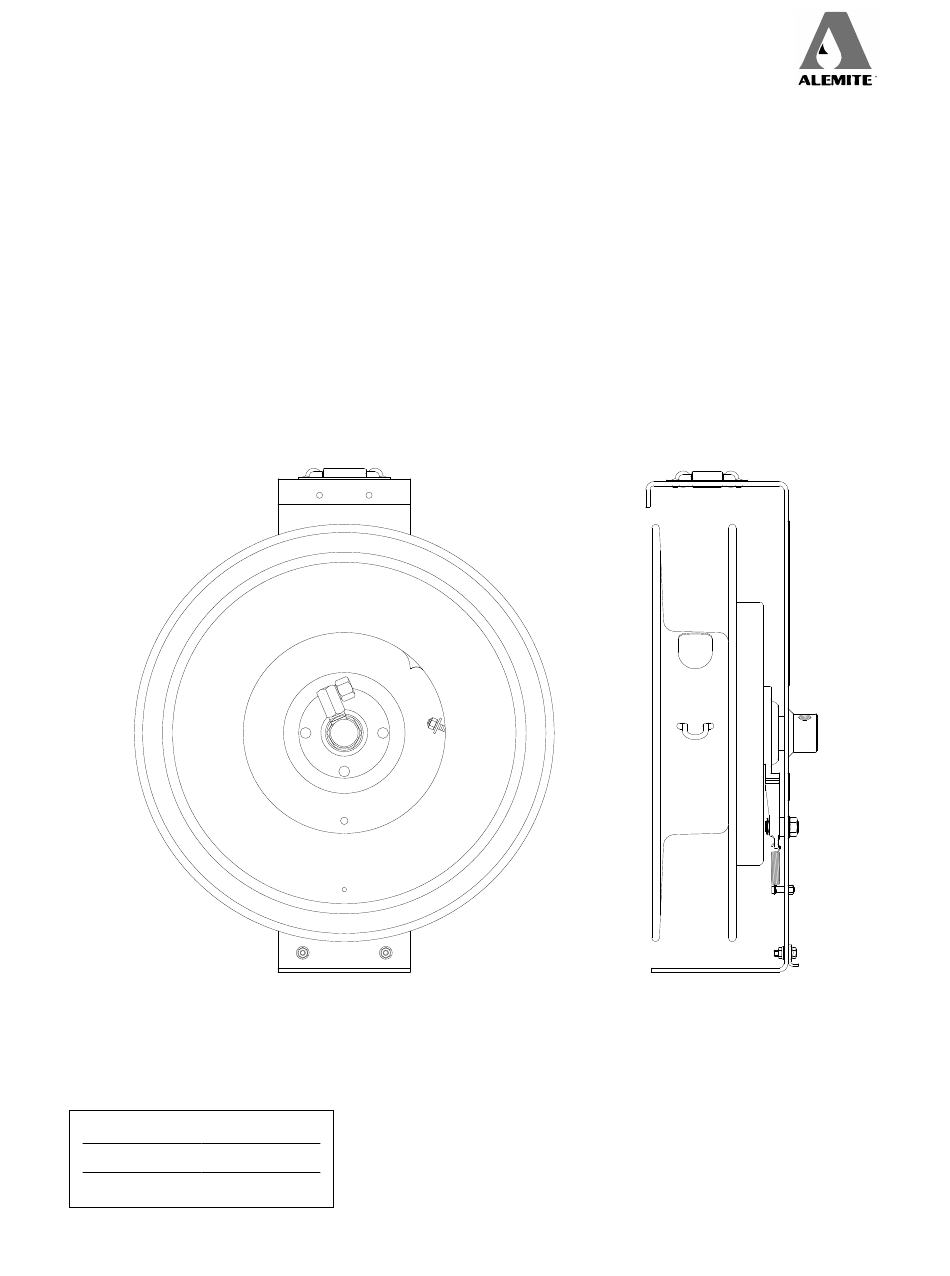

7335-D und 7336-D sind für Bild 1 Schlauchlängen von maximal 15.2 m (50 Fuß) und mit einer Haspelmodell 7334-D, 7335-D und 7336-D Abschirmung Modell 7331 an der Decke montiert werden. Die Haspeln können für sich allein oder Zoll Bänken aus so vielen Haspeln wie nötig montiert werden. -
Seite 22: Wartungstipps
Bild 2 Wartungstipps Für Details siehe die Verfahren zur Instandsetzung (→ Seite 8). Farbe des Niets auf der Antriebsfederkassette beachten. Kennzeichnet Antriebsfede. Bei der Montage von Laufrolle und Antriebsfeder an der Boden- und Wellenbaugruppe vorsichtig vorgehen. Schaltrad kann Klinkenfunktion stören. Dichtungskomponente vor Zusammenbau (Dreheinheiten für hohen und mittleren Druck) ölen. -
Seite 23: Instandsetzung
Klinkenbaugruppe Instandsetzung 7.1 Das 90°-Winkelstück nach Bedarf von der Dreheinheit entfernen Modell 7334-D und 7335-D. 17 Den Sicherungsring (28) vom 8 Den Sicherungsring (19) und die Klinkenschaft (32) entfernen. HINWEIS 18 Die Unterlegscheiben (29), die Unterlegscheibe (20) von der Wellen- Die einzelnen Komponenten aller und Flanschbaugruppe entfernen. -
Seite 24: Zusammenbau
Zusammenbau 5 Die Unterlegscheibe (29), die 17 Die Antriebsfederbaugruppe mit den Wellfeder (30) und eine zusätzliche im Lieferumfang der Ersatzeinheit Unterlegscheibe (29) auf dem enthaltenen Schrauben und Muttern Klinkenschaft anbringen. an der Laufrolleneinheit befestigen. HINWEIS 6 Den Sicherungsring (28) auf dem Sicherstellen, dass die Schrauben- Bestimmte Komponenten müssen Klinkenschaft anbringen. -
Seite 25: Test Auf Dem Prüfstand
Bolzeneinheit einschrauben. Modellabhängiger Schritt 28 Die Stützscheibe (16) und Dichtung (17) auf die Haupteil- und Bolzeneinheit (15) aufsetzen und einpassen, Modell 7334-D. Die Dichtung (12) mit dem hinteren Ende zuerst auf die Hauptteil- und Bolzeneinheit (11) aufsetzen und einpassen, Modell 7335-D. -
Seite 26: Im Schild
Einstellen der Betrieb der Modellabhängiger Schritt Federspannung Haspel 2 Den Abgabeschlauch fest in das 90°-Winkelstück (13 bzw. 18) oder den Einstellen der Spannung der Drehbolzen (2) einschrauben. Antriebsfeder: Sperre des 3 Den Abgabeschlauch mit der Bügelschraube (23), den HINWEIS Arretier- Unterlegscheiben (22) und den Die Antriebsfeder nicht überdrehen. -
Seite 27: Fehlersuchtabelle
Anschlussstück an der Wellen- Gewindedichtmittel. und Flanschbaugruppe (42) festziehen. Die möglichen Ursachen für defekte Komponenten sind in Zoll kursiv aufgeführt. Tabelle 5 Haspelpakete * Die Schlauchhaspelmodelle 7334-D, 7335-D und 7336-D sind in den unten angegebenen Haspelpaketen enthalten. Schlauch- Einlasskomponenten Auslasskomponenten Haspelpaket apel... -
Seite 28: Ersatzteilliste
Zoll NPTF x Zoll NPSM 7334-D 1001-66 Sicherungsring Alle Unterlegscheibe Alle Flügelmutter, Zoll -20 Alle Unterlegscheibe, Zoll Alle Bügelschraube 7334-D, 7336-D Bügelschraube 7335-D Laufrolleneinheit (mit Lager) Alle 339199 Schraube, 10-32 x Zoll Alle Hülse, Klinkenfeder Alle Klinkenfeder Alle 339210 Sicherungsring... -
Seite 29: Explosionszeichnung
Bild. IPB 1 Schlauchhaspeln für starke Belastungen - Explosionszeichnung Hinweis: Gewindedichtmittel auf Außengewinde der 90°-Winkelstücke auftragen. Hoher Druck Mittlerer Druck Niedriger Druck Schraubensicherungsmittel hier auftragen. Ausrichtungsmarkierung Antriebsfederkennzeichnung, Silberfarbener Niet (hoher/mittlerer Druck) Schwarzer Niet (Luft/Wasser) Niedrigdruck. Mutter auf 57-65 Nm (42-48 ft.lbf) anziehen. - Seite 30 ® Alemite, LLC ist eine eingetragene Marke. Der Inhalt dieser Veröffentlichung ist als Eigentum des Herausgebers urheberrechtlich geschützt und darf ohne seine vorherige schriftliche Einwilligung (auch in Auszügen) nicht reproduziert werden. Es wurde zwar sorgfältig darauf geachtet, dass die in dieser Veröffentlichung enthaltenen Informationen korrekt sind, aber es kann keine Haftung für...
