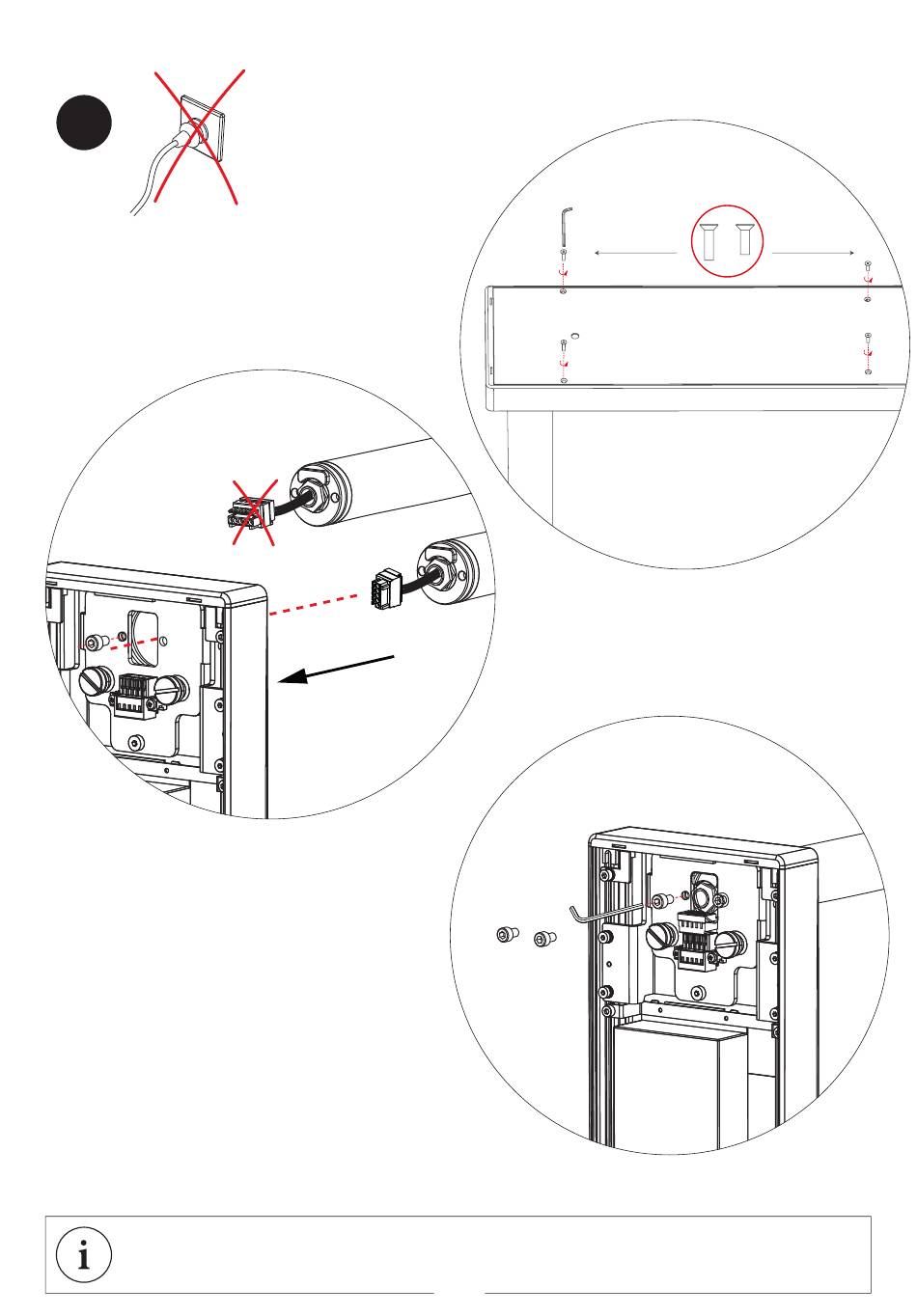

Montage Leuchtenkopf
01
1. Demontieren Sie die Abdeckung
2. Drehen Sie den Stecker vor der Montage
des Leuchtenkopfes in die skizzierte Position
(siehe Zeichnung).
2.
3. Jetzt befestigen Sie den Leuchtenkopf mit den
beiden Schrauben auf dem Schaft. Hierbei sollten
beide Schrauben gleichmäßig fest angezogen wer-
den. Während des Anziehens der Schrauben sollte
der Leuchtenkopf am vorderen Ende leicht in Pfeil-
richtung A gedrückt werden, damit eine waage-
rechte Stellung des Leuchtenkopfes gewährleistet
ist. Nun verbinden Sie die Stecker miteinander.
4. Montieren Sie die Abdeckung
All manuals and user guides at all-guides.com
Der Netzstecker dient der Leuchte als Trennvorrichtung und die
Steckdose muss frei zugänglich sein.
A
!
1.
2.
3
2x M3x12
2x M3x10
