Verwandte Anleitungen für RCB D5 PRO
Inhaltszusammenfassung für RCB D5 PRO

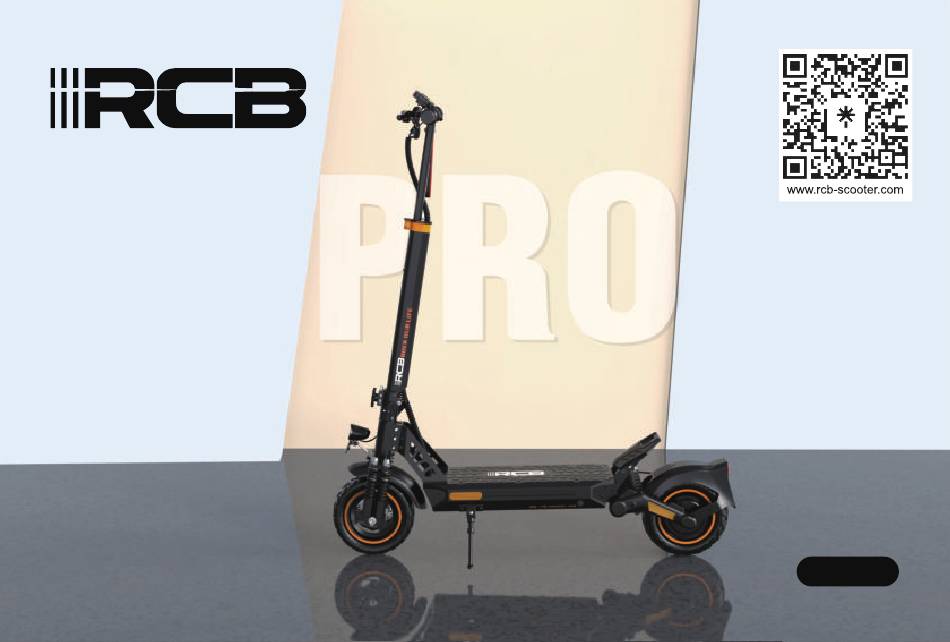

- Seite 1 Elektro-Roller/500W Hinweis: Bitte lesen Sie das Benutzerhandbuch EU V1.2.1 sorgfältig bevor Sie mit dem Scooter fahren. Original Bedienungsanleitung...
- Seite 2 Schritt 3: Klicken Sie auf die Schaltfläche "Eine Frage stellen". Wählen Sie Ihr Thema aus der angezeigten Liste. Schritt 4:Wählen Sie Verkäufer kontaktieren. *Wenn Sie RCB-Produkte über andere Plattformen HERSTELLER: oder Kanäle erworben haben, finden Sie auch den ZHEJIANG KUANTU INDUSTRY AND TRADE CO.,LTD entsprechenden Verkäufer-Kontakt-Support.
- Seite 3 DE------------------------------------------------------01 EN------------------------------------------------------36...
- Seite 4 INHALT PACKUNGSINHALT·······················································03 SMARTPHONE-APP······················································04 PRODUKTÜBERSICHT·············································05~10 MONTAGE UND EINRICHTUNG·································11~16 AUFLADEN DES SCOOTERS··········································17 ERINNERUNG AN DIE SICHERHEIT····························18~23 SICHERHEITSHINWEISE···········································24~27 WIE MAN FÄHRT······················································28~29 TÄGLICHE PFLEGE UND WARTUNG··························30~31 PRODUKT-GARANTIE···················································32 ENTSORGUNGSHHINWEIS············································33 KONTAKT····································································35...
- Seite 5 Vielen Dank, dass Sie sich für den RCB Elektroroller D5 (im Folgenden als D5 bezeichnet) entschieden haben! Der D5 ist nicht nur ein Transportprodukt für kurze Strecken, das sich leicht zusammenfalten und transportieren lässt, sondern auch ein stilvolles Sport-Entertainment-Gerät. Genießen Sie Ihre Fahrt und treten Sie mit Fahrern weltweit in Kontakt! * Alle Bilder in diesem Handbuch dienen nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Produkt.
- Seite 6 PACKUNGSINHALT Klappbar Elektroroller TOOLKIT Gebaut Elektro Scooter S18-S21 1PC S17-S19 1PC S2.5 S10-S13 1PC Werkzeugkits Ladeadapter Benutzerhandbuch *Wenn Sie Ihren D5 auspacken, überprüfen Sie bitte, ob die oben genannten Artikel in der Verpackung enthalten sind. Falls Komponenten fehlen, kontaktieren Sie uns bitte. Nachdem Sie sich vergewissert haben, dass alle Komponenten vorhanden und in gutem Zustand sind, können Sie Ihren neuen D5 zusammenbauen.
- Seite 7 SMARTPHONE-APP Ihr D5 ist ein App-fähiger Elektroroller, der mit den meisten mobilen Geräten funktioniert. Sie müssen die App herunterladen, um bestimmte Funktionen Ihres Elektrorollers zu ändern. Sie können die APP auf die folgenden zwei Arten herunterladen: Methode 1: Suchen Sie entweder im App Store oder im Google Play Store nach der APP, um sie herunterzuladen.
- Seite 8 PRODUKTÜBERSICHT T-förmige Stange Schloss-Schnalle die Rollerstange Klappknopf Heckflügel Steuerrohr Scheinwerfer Hinterer Stoßdämpfer vorderer Kotflüge Rücklicht vorderer Stoßdämpfer hinterer Kotflüge Vorderrad Heckmotor Montage Hintere Gabelabdeckung Frontverkleidung Hintere Rahmenplatte Fußstütze Hintere Trimmabdeckung Batteriefach...
- Seite 9 1.Anzeige Scheinwerfer Fehler Bluetooth Gang Gang 3 Gang 2 Geschwindigkeit Gang 1 Höchstgeschwindigkeit Total Mileage Durchschnittsgeschwindigkeit Single Mileage weist auf einen Fehler hin Akkustand...
- Seite 10 2.Taste-Funktion 1. Halten Sie die Ein- und Ausschalttaste gedrückt, um die Animation einzuschalten und anzuzeigen. Ein-/ Ausschalten Rufen Sie den Fahrmodus der Hauptschnittstelle auf. Halten Sie den Netzschalter 2 Sekunden lang gedrückt, Hochschalten um das Instrument auszuschalten. 2. Drücken Sie kurz die Taste+, um den Gang zu erhöhen, und drücken Sie kurz die Herunterschalten Taste-, um den Gang abzusenken.
- Seite 11 3.Fehlersuche Fehlercode Fehlerbeschreibung Code anzeigen Wenn dieses Symbol leuchtet, bedeutet dies, dass die Netzausfall- Abschalt-Bremshebl bremse ausgelöst wurde. F2 wird gemeldet, wenn der Selbsttest beim Einschalten fehlschlägt, Gaspedalausfall E2/F2 und E2 wird gemeldet, wenn während des Betriebs ein Fehler auftritt. Ersatz des Kommunikationskabels, nicht weiterhin Fehler für die Verbindungsleitung hat einen Kurzschluss oder gebrochene Linie Störung der...
- Seite 12 4. Produkt-Konfigurator Elektroroller Name Produkt Modell Version Roller: Lx Wx H (CM) 118×60×139cm Abmessungen Nach dem Falten: L × W × H(CM) 118×22.8×54cm Nettogewicht(KG) 29.6KG(65.3Lbs) Gewicht Bruttogewicht (KG) 35.5KG(78.3Lbs) Last Gewicht (KG) 150KG (331lbs) Fahrt Anwendbares Alter Geschwindigkeit(KM/h) 10KM/h(6.2Mph);15KM/h(9.3Mph); 20KM/h(12.5Mph) Allgemeines Sortiment (KM) 120-140KM（Load 75KG) ≤10°...
- Seite 13 Batterie Kapazität(Ah) 48V,27Ah,1296Wh Motor Motorleistung (W) 0.5Kw Adapter zum Aufladen 54.6V 3A Bereifung 10-Zoll Stoßdämpfung vorne Stoßdämpfung Stoßdämpfung hinten Bremsen Methode Scheibenbremsen vorne und hinten + E-Brake Rahmen Aluminium/Eisen [1]Fahrzeughöhe: vom Boden bis zur Oberseite des Rollers. [2]Allgemeine Reichweite: gemessen bei Windstille und 25 °C, voll aufgeladenem Roller, um mit einer konstanten Geschwindigkeit von 15 km/h auf einer ebenen Fläche mit einer Last von 75 kg zu fahren.
- Seite 14 MONTAGE UND EINRICHTUNG 1. Montage und Einrichtung ① Nehmen Sie den Roller aus dem Karton, entfernen Sie A(die Schutzabdeckung), stecken Sie B(wasserdichter Scheinwerferanschluss) ein und klappen Sie C (die Fußstütze) aus. ② Heben Sie D (gerader Stab) nach oben, heben Sie E (Indexierstift) an und drehen Sie ihn um 90 Grad,um sie zu platzieren, legen Sie F (Faltplatte) mit dem geschlitzten Ende nach oben , ziehen Sie G (Faltknopf) fest, um ihn in...
- Seite 15 ③ Heben Sie den linken und rechten Lenker an, bis beide Lenker waagerecht bleiben, ziehen Sie die beiden Griffknöpfe links und rechts fest. ④ Stellen Sie den elektrischen Steuerschalter mit ⑤ Stellen Sie den linken Handbremshebel mit dem dem Inbusschlüssel S3 in die entsprechende Inbusschlüssel S5 in die entsprechende Position.
- Seite 16 ⑥ Verwenden Sie den Inbussschlüssel S5, um die Scheinwerfer zu montieren. ⑦ Lösen Sie H (Schnellverschluss), drücken Sie I (Kupferperle), stellen Sie den Lenker in die entsprechende Position ein und verriegeln Sie H (Schnellverschluss).
- Seite 17 2. Anleitung zum Starten ① Drücken Sie J (Ausschaltschalter), drücken Sie lange K (Einschaltknopf), um den gesamten Roller zu starten, drehen Sie L (Beschleunigungslenker) nach hinten und fahren Sie mit dem Roller. ② Schalten Sie den M (Lichtschalter) um, um die Vorder- und Rücklichter einzuschalten. 滚滚长江东逝水...
- Seite 18 ③Stellen Sie den Schalter O/P (Gangschalter) ein, wechseln Sie zwischen 1. Gang/2. Gang/3. Gangstufe ④ Drehen Sie das Q (Klingelgriff) nach hinten, um ein Geräusch zu erzeugen.
- Seite 19 3. Falten und Tragen ① ② ③ ④ Falten Stellen Sie sicher, dass der Roller ausgeschaltet ist! Heben Sie den Indexierungsstift an und drehen Sie ihn um 90 Grad, drehen Sie dann den Klappknopf gegen den Uhrzeigersinn, um ihn zu entriegeln, legen Sie die klappbare Stangenbaugruppe ab und hängen Sie dann die Schnur an den Heckflügel, um den Roller anzuheben.
- Seite 20 AUFLADEN DES SCOOTERS Ladeschritt Öffnen Sie die Stecken Sie den Schließen Sie die Ladeöffnung. Ladestecker ein. Ladeanschlussabdeckung, wenn Sie fertig sind. ACHTUNG Laden Sie nicht, wenn der Ladeanschluss oder das Ladekabel nass ist. Laden Sie den Akku nicht auf und verwenden Sie ihn nicht, wenn er beschädigt ist oder Spuren von Wasser aufweist.
- Seite 21 Die Folgen eines solchen Vorfalls können schwerwiegend sein, einschließlich, aber nicht beschränkt auf Verletzun- gen, Körperverletzungen, Tod und/oder Sachschäden. Die RCB-Parteien haften nicht für Ansprüche, Haftung und Verluste im Zusammenhang mit solchen Folgen, wenn diese auf die Risikoübernahme des Nutzers zurückzuführen sind.
- Seite 22 verlangsamen Sie, wenn Sie unbekannte Gebiete betreten. Der Benutzer muss das Produkt regelmäßig und regelmäßig, je nach den Umständen, überprüfen und warten. Der Benutzer muss auch jedes Mal eine angemessene Prüfung und Inspektion des Produkts durchführen, bevor er damit fährt. Beispielsweise muss der Benutzer jedes Mal vor der Fahrt mit dem Produkt die Reifenleistung, den Batteriestand und alle Funktionsteile überprüfen und untersuchen.
- Seite 23 Verletzungen und Sachschäden, die von diesem Ort ausgehen, liegen in Ihrer alleinigen Verantwortung und Ihrem alleinigen Risiko. RCB parties behält sich das Recht vor, jederzeit Änderungen am Produkt vorzunehmen, Firmware-Updates zu veröffentlichen und dieses Handbuch zu aktualisieren. RCB-Parteien können jederzeit und ohne Vorankündigung Verbesserungen und Änderungen an diesem Benutzerhandbuch vornehmen, die aufgrund von Tippfehlern,...
- Seite 24 Sicherheit die Anweisungen im Handbuch und in den Verkehrsgesetzen und -vorschriften, die von Regierungs- und Aufsichtsbehörden festgelegt wurden. Bevor Sie die Fahrkünste beherrschen, müssen Sie üben. Weder RCB noch Authorized Store sind verantwortlich für Sachschäden, Personenschäden, Unfälle oder Rechtsstreitigkeiten, die durch die Unerfahrenheit des Fahrers oder die Nichtverwendung des Produkts verursacht werden.
- Seite 25 Scooter ungewöhnliche Geräusche von sich gibt oder einen Alarm signalisiert, hören Sie sofort auf zu fahren. Verwenden Sie wie bei jedem elektronischen Gerät nur das von RCB gelieferte Ladegerät. Verwenden Sie kein Ladegerät von anderen Produktmodellen. Versuchen Sie nicht, Ihren Elektroroller aufzuladen, wenn er, das Lade-...
- Seite 26 Verwenden Sie nur RCB-zugelassene Teile und Zubehör. Modifizieren Sie Ihren Elektroroller nicht. Modifika- tionen an Ihrem Elektroroller können den Betrieb des Elektrorollers beeinträchtigen, zu schweren Verletzun- gen und/oder Schäden führen und zum Erlöschen der beschränkten Garantie führen. Kinder sollten weder mit dem Elektroroller oder Teilen davon spielen, noch sollten sie von Kindern gereinigt oder gewartet werden.
- Seite 27 SICHERHEITSHINWEIS Fahren Sie nicht im Regen. Halten Sie Ihre Geschwindigkeit zwischen 5 und 10 km/h, wenn Sie über Bodenschwellen, Aufzugstüren, holprige Straßen oder andere unebenen Oberflächen. Beugen Sie Ihr Knie leicht, um sich besser an erwähnten Oberflächen. Vermeiden Sie es, mit dem Kopf an Türrahmen, Beschleunigen Sie nicht, wenn Sie bergab fahren, und Aufzügen und anderen Hindernissen an der bremsen Sie rechtzeitig um abzubremsen.
- Seite 28 Betätigen Sie das Gaspedal nicht, wenn Sie neben Halten Sie immer Abstand zu Hindernissen. dem Roller hergehen. Hängen Sie keine Taschen oder andere schwere Fahren Sie nicht auf einem Fuß. Gegenstände an den Lenker.
- Seite 29 Versuchen Sie keine gefährlichen Aktionen. Fahren Sie nicht auf Fahrspuren oder in Ändern Sie nicht abrupt die Lenkrichtung bei Wohngebieten, in denen Fahrzeuge und hoher Geschwindigkeit. Fußgänger erlaubt sind. Fahren Sie nicht durch Pfützen oder andere Fahren Sie nicht mit anderen Personen, auch (Wasser-)Hindernisse.
- Seite 30 Versuchen Sie nicht, Treppen hinauf oder hinunter Stellen Sie Ihre Füße nicht auf den hinteren Kotflügel. zu fahren oder über Hindernisse zu springen. Lassen Sie den Lenker während der Fahrt nicht los.
- Seite 31 WIE MAN FÄHRT Wamung: Tragen Sie einen Helm, Ellbogenschützer und 1. Schalten Sie den Scooter ein und überprüfen Sie Knieschützer. Bitte lesen Sie die Anleitung vor der Verwendung die Betriebsanzeige. Bitte beachten Sie: Berühren sorgfältig durch. Sie das Gaspedal nicht, wenn Sie nicht fahrbereit sind! Prüfen Sie vor der Fahrt, ob der Roller fest sitzt.
- Seite 32 4. Lassen Sie das Gaspedal los und die Geschwindigkeit 5. Neigen Sie Ihren Körper beim Wenden in sinkt langsam bis zum Stillstand; Wenn Sie schnell Lenkrichtung und drehen Sie langsam den Lenker. abbremsen müssen, drücken Sie langsam den Bremshebel, während Sie das Gaspedal Ioslassen. WARNUNG Bei plötzlichem Bremsen riskieren Sie schwere Verletzungen durch Traktionsverlust und Stürze.
- Seite 33 TÄGLICHE PFLEGE UND WARTUNG Reinigung Wenn Sie Flecken auf der Karosserie des Rollers sehen, wischen Sie sie mit einem feuchten Tuch ab. Wenn sich die Flecken nicht entfernen lassen, tragen Sie Zahnpasta auf, bürsten Sie sie mit einer Zahnbürste ab und wischen Sie sie dann mit einem feuchten Tuch ab. Wenn Sie Kratzer auf Kunststoffteilen sehen, verwenden Sie Sandpapier oder andere Schleifmittel, um sie zu polieren.
- Seite 34 Wenn der Roller voraussichtlich länger als 30 Tage nicht benutzt wird, laden Sie bitte die Batterie vollständig auf und stellen Sie sie an einem trockenen und kühlen Ort. Denken Sie daran, sie alle 60 Tage aufzuladen, um die Batterie vor möglichen Schäden zu schützen, die außerhalb der beschränkten Garantie liegen. Der Scooter darf nur mit Originalbatterien verwendet werden, und das Aufladen des Scooters darf nur mit dem Original-Ladeadapter, der mit dem Scooter geliefert wurde (oder ein anderes Batterie- oder Ladeadaptermodell das vom Hersteller als kompatibel anerkannt ist).
- Seite 35 2) Die Gewährleistung erfolgt in der Weise, dass wir nach unserer Wahl die defekten Teile reparieren oder kostenlos durch funktionsfähige Teile ersetzen. RCB behält sich das Recht vor, das Produkt gegen ein gleich wertiges Ersatzprodukt auszutauschen, wenn das eingesandte Produkt nicht innerhalb angemessener Zeit oder zu angemessenen Kosten repariert werden kann.
- Seite 36 ENTSORGUNGSHINWEIS Entsorgungsrichtlinie: Bitte verzichten Sie darauf, Ihr Trainingsgerät mit Ihrem normalen Hausmüll zu entsorgen. Entscheiden Sie sich für einen verantwortungsbewussten und zugelassenen Entsorgungsort in Ihrer lokalen Gemeinde und stellen Sie sicher, dass die geltenden Vorschriften eingehalten werden. Sollten Sie Unklarheiten haben, empfehlen wir Ihnen, sich an Ihre örtlichen Behörden zu wenden, um Hinweise zu geeigneten und umweltfreundlichen Entsorgungsmethoden zu erhalten.
- Seite 37 Unternehmen : TIMELESS JOY SARL Adresse : Bureau 1095 Cs 20008, 145 Rue de Noisy-le-Sec,93260, LES LILAS , France Email: contact@rcb-scooter.com Wir erklären daher offiziell, dass das Dokument unter unserer alleinigen Verantwortung erstellt wird und zu folgendem Produkt gehört:...
- Seite 38 Wir verfügen überein professionelles Team, das Garantieleistungen und lebenslangen Kundendienst Beratung für alle unsere Produkte. Wenn Sie Probleme bei der Verwendung unserer Produkte haben, wenden Sie sich bitte rechtzeitig an unser Kundendienstteam. Wir werden Ihnen so schnell wie möglich antworten und Ihnen eine zufriedenstellende Lösung anbieten. Email: contact@rcb-scooter.com Website:https://www.rcb-scooter.com...
