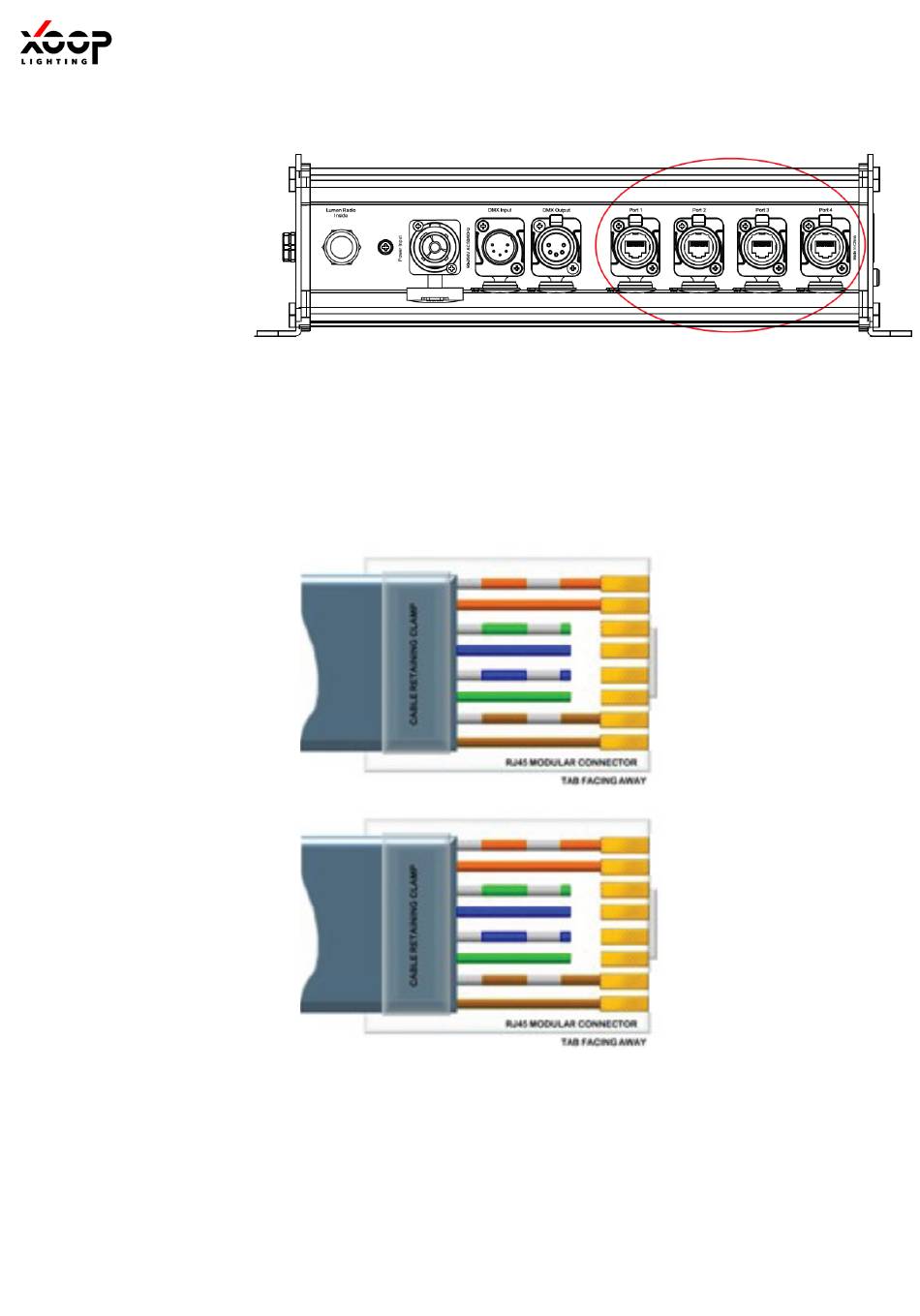

AUSGÄNGE
Für die Benutzung des D4-Treibers in Kombination mit den Xoop LED-Traversen sollten CAT6
A AWG 23 oder dicker mit RJ45 Steckern gewählt werden. Bei Kabellängen von mehr als 30m
kann es zu Spannungseinbrüchen kommen, welche dann zu einer geringeren Lichtintensität
führen. Jeder Ausgang stellt eine Leistung von bis zu 96W bereit.
4- oder 7-Kanal Modus

3-Kanal Modus

Pin 1: Rot-
Pin 2: 24V+
Pin 3: Green-
Pin 4: 24V+
Pin 5: Blau-
Pin 6: 24V+
Pin 7: Warmweiß-
Pin 8: 24V+
Pin 1: Rot-
Pin 2: 24V+
Pin 3: Green-
Pin 4: 24V+
Pin 5: Blau-
Pin 6: 24V+
Pin 7: -
Pin 8: -
