STROMVERSORGUNG

ACHTUNG!
1. Nicht mit einem Dimmer-System verbinden
2. Die Anschlussstellen dürfen nicht mit Feutigkeit oder Flüsssigkeit in Verbindung
kommen. Verwenden Sie geeignete Anschlüsse für den Außeneinsatz.
3. Das Gerät besitzt ein Netzteil, welches automatisch von 90-264V, 50/60Hz wechselt
4. Bei Sicherungswechsel ausschließlich baugleiche Sicherungen verwenden
5. Das Gerät muss geerdet sein
Kabel EU
Braun
Hellblau
Gelb/Grün

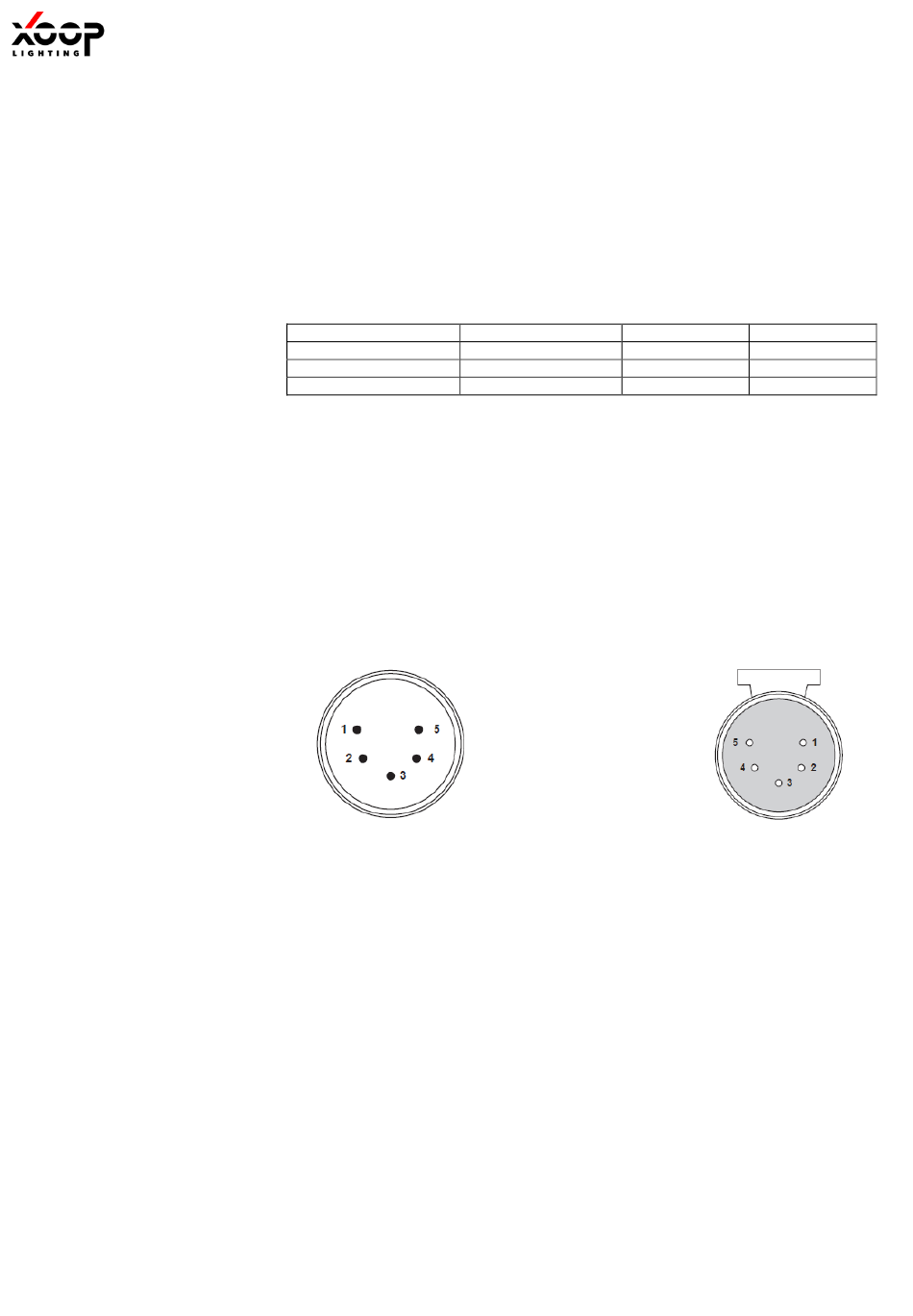

DMX-512 VERBINDUNG

Das Gerät ist mir 5-pin XLR Buchsen ausgestattet, um das DMX-Signal zu erhalten und
weiterzugeben. Stellen Sie sicher, dass ausschließlich abgeschirmte XLR-Kabel verwendet
werden um den Treiber mit der Lichtsteuerung, sowie mit anderen Signalteilnehmern zu
verbinden.
DMX - Input
Hinweis!
Das letzte Gerät in der DMX-Kette sollte mit einem Endwiderstand versehen werden.
Kabel USA 110 V
Schwarz Außenleiter
Weiß Neutral
Grün Erde
1. Schirm (Erde)
2. Signal (-)
3. Signal (+)
4. –
5. -
230 V
Außenleiter
Neutral
Erde
DMX - Output
