10 U-CONTROL UCA202 Bedienungsanleitung
tip tip
sleeve sleeve
shield

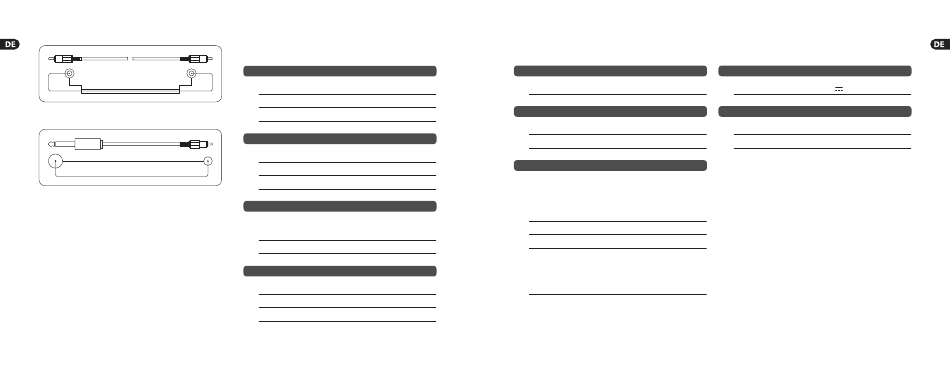

Abb. 5.1: Die Verdrahtung eines Cinchkabels
sleeve sleeve
tip tip
Abb. 5.2: Die Verdrahtung eines MONO Adapters
5.2 Kopfhöreranschluss
Das UCA 202 verfügt über einen Anschluss für einen Kopfhörer.
Hier können Sie jeden handelsüblichen Stereokopfhörer mit
3,5-mm-Stereoklinkenstecker anschließen.
6. Technische Daten
Line In
Anschlüsse Cinch, unsymmetrisch
Eingangsimpedanz ca. 27 kΩ
Max. Eingangspegel 2 dBV
Line Out
Anschlüsse Cinch, unsymmetrisch
Ausgangsimpedanz ca. 400 Ω
Max. Ausgangspegel 2 dBV
Digital Output
Anschluss Toslink, optisches
Lichtleiterkabel
Ausgangsformat S/PDIF
Phones Out
Anschluss 3,5-mm-Stereoklinke
Ausgangsimpedanz ca. 50 Ω
Max. Ausgangspegel -2 dBu, 2 x 3,7 mW @ 100 Ω
11 U-CONTROL UCA202 Bedienungsanleitung
USB 1.1
Anschluss Typ A
Digitale Verarbeitung
Wandler 16-bit Wandler
Abtastrate 32,0 kHz, 44,1 kHz, 48,0 kHz
Systemdaten
Frequenzgang 10 Hz bis 20 kHz, ±1 dB
@ 44,1 kHz Abtastrate
10 Hz bis 22 kHz, ±1 dB
@ 48,0 kHz Abtastrate
Klirrfaktor 0,05% typ. @ -10 dBV, 1 kHz
Übersprechen -77 dB @ 0 dBV, 1 kHz
Rauschabstand A/D 89 dB typ. @ 1 kHz,
A-gewichtet
D/A 96 dB typ. @ 1 kHz,
A-gewichtet
Stromversorgung
USB-Anschluss 5 V , 100 mA max.
Abmessungen Gewicht
Abmessungen (H x B x T) ca. 22 x 60 x 88 mm
Gewicht ca. 0,10 kg
Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern.
Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen.
Technische daten und Erscheinungsbild des Geräts können daher von den genannten
Angaben oder Abbildungen abweichen.
