INSTALLATIONSTIPPS
Mehrere Leiter in einem einzigen CT
installieren
Wenn mehr als ein Leiter in einem einzelnen Stromwandler
verlegt werden muss, ist darauf zu achten, dass die Leiter
am gleichen Leiter enden, so dass die Spannung an den
Klemmen der beiden Leiter zwischen ihnen 0 V beträgt.
Es gibt einige Herausforderungen bei diesem Ansatz:
Es ist sehr einfach, einen Fehler bei der Verkabelung zu
-
machen.
Die Leiter müssen in das CT passen.
-
Alle Leiter auf Leitung 1 müssen mit den Lasten auf dem
-
Leitung 1 CT gebündelt werden.
Alle Leiter auf Leitung 2 müssen mit den Lasten auf
-
dem Leitung 2 CT gebündelt werden.
Alle Leiter auf Leitung 3 müssen mit den Lasten auf
-
dem Leitung 3 CT gebündelt werden.
Es kann sein, dass einige der Stromkreise verlängert
-
werden müssen.
Oft ist es möglich, alle Leiter in einem Verteilerkasten durch
ein einziges Set von Verbrauchs-CTs zu führen.
1
2
3
4
Versionsverlauf
V E R S I O N
D AT U M
140-00377-01
Juli 2024
Enphase Support: https:/ /enphase.com/contact/support
5
6
B E S C H R E I B U N G
Erstveröffentlichung.
L1
L2
L3
N
CU, 2.5 mm
, 75C
2
MEAS CAT III
OVC III
N
L1
L2
L3
7
Production
Consumption
I1●
I2●
I3●
I1●
I2●
I3●
I1
I2
I3
I1
I2
I3
© 2024 Enphase Energy. Alle Rechte vorbehalten. Enphase, das
Enphase-Logo, IQ und bestimmte andere Marken, die unter
https:/ /enphase.com/trademark-usage-guidelines
sind, sind Marken von Enphase Energy, Inc. in den USA und
Digital Input
Relay
NO
1 / 5 2 / 6 3 / 7 4 / 8
RefGen Com / DRM Ø
C
AU/NZ: DRM Port
PD, B300
0 1 2 3 4 5 6 7 8
OVC II
8

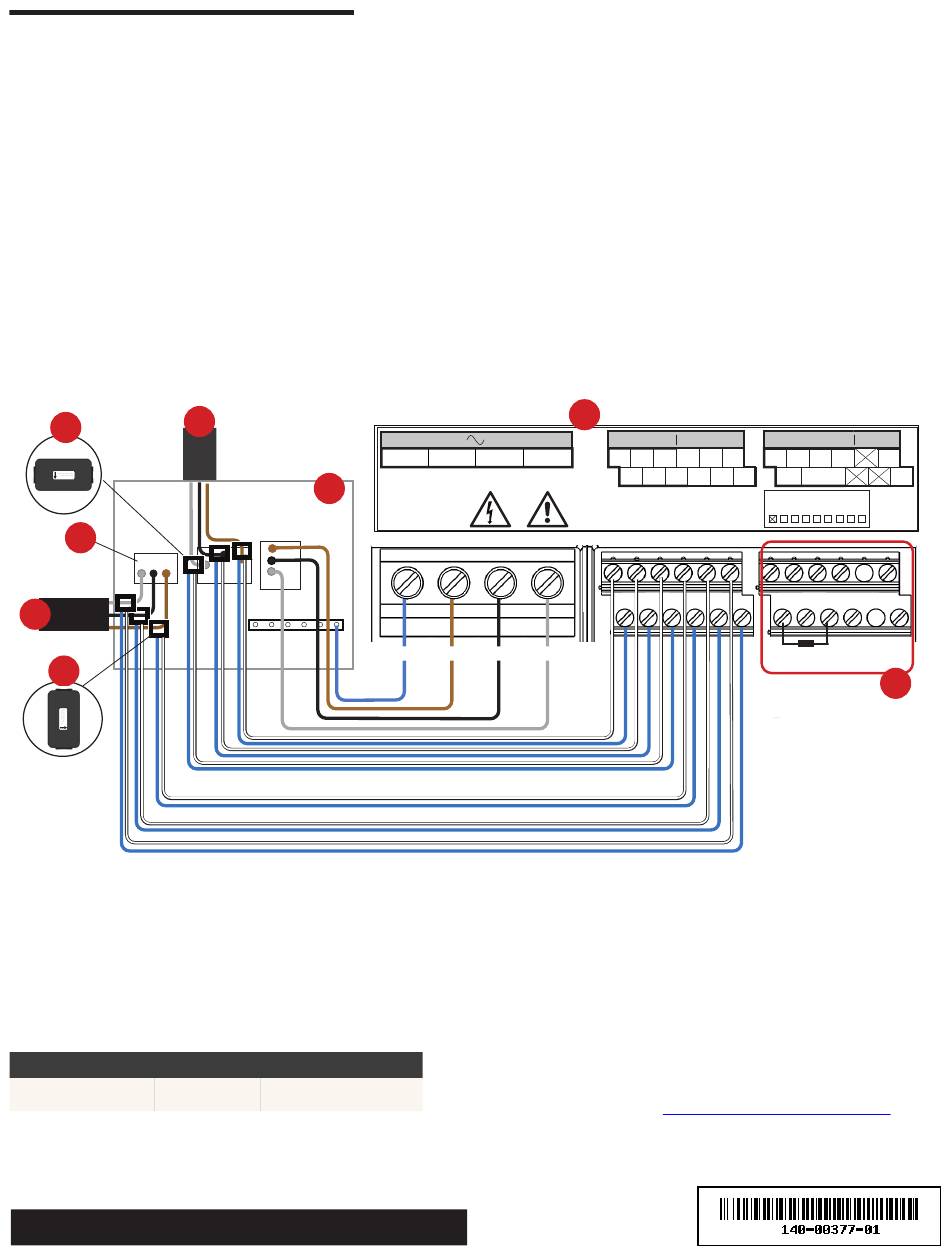

LEGENDE:
1. Stromwandler Produktion
2. Hauptisolationsschalter
3. Zur Messung
4. Verbrauchsstromwand-
ler
5. Ausgang von PV-System
6. Schalttafel
7. IQ Gateway Klemmen-
block
8. Nicht verwendet
Herstellerinformationen
Falco Electronics Ltd
No. 1688 Xinyang North Road
Haicang District
Xiamen, Fujian
Volksrepublik China, 361022
Telefon: +(86) 592-310-2555
aufgeführt
anderen Ländern.
Änderungen vorbehalten.
