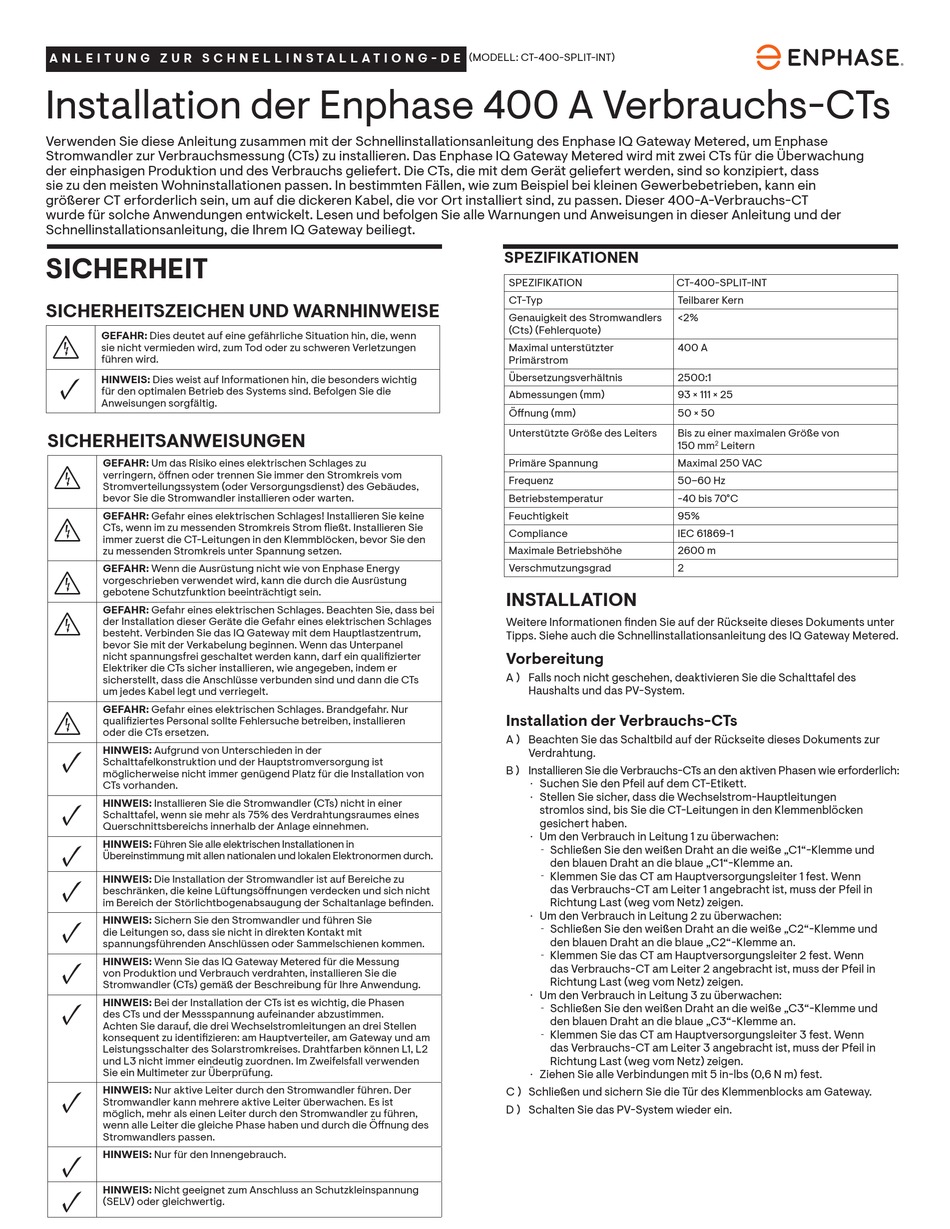

Installation der Enphase 400 A Verbrauchs-CTs
Verwenden Sie diese Anleitung zusammen mit der Schnellinstallationsanleitung des Enphase IQ Gateway Metered, um Enphase
Stromwandler zur Verbrauchsmessung (CTs) zu installieren. Das Enphase IQ Gateway Metered wird mit zwei CTs für die Überwachung
der einphasigen Produktion und des Verbrauchs geliefert. Die CTs, die mit dem Gerät geliefert werden, sind so konzipiert, dass
sie zu den meisten Wohninstallationen passen. In bestimmten Fällen, wie zum Beispiel bei kleinen Gewerbebetrieben, kann ein
größerer CT erforderlich sein, um auf die dickeren Kabel, die vor Ort installiert sind, zu passen. Dieser 400-A-Verbrauchs-CT
wurde für solche Anwendungen entwickelt. Lesen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und der
Schnellinstallationsanleitung, die Ihrem IQ Gateway beiliegt.
SICHERHEIT
SICHERHEITSZEICHEN UND WARNHINWEISE
GEFAHR: Dies deutet auf eine gefährliche Situation hin, die, wenn
+
sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen
führen wird.
✓
HINWEIS: Dies weist auf Informationen hin, die besonders wichtig
für den optimalen Betrieb des Systems sind. Befolgen Sie die
Anweisungen sorgfältig.
SICHERHEITSANWEISUNGEN
GEFAHR: Um das Risiko eines elektrischen Schlages zu
+
verringern, öffnen oder trennen Sie immer den Stromkreis vom
Stromverteilungssystem (oder Versorgungsdienst) des Gebäudes,
bevor Sie die Stromwandler installieren oder warten.
GEFAHR: Gefahr eines elektrischen Schlages! Installieren Sie keine
+
CTs, wenn im zu messenden Stromkreis Strom fließt. Installieren Sie
immer zuerst die CT-Leitungen in den Klemmblöcken, bevor Sie den
zu messenden Stromkreis unter Spannung setzen.
GEFAHR: Wenn die Ausrüstung nicht wie von Enphase Energy
+
vorgeschrieben verwendet wird, kann die durch die Ausrüstung
gebotene Schutzfunktion beeinträchtigt sein.
GEFAHR: Gefahr eines elektrischen Schlages. Beachten Sie, dass bei
+
der Installation dieser Geräte die Gefahr eines elektrischen Schlages
besteht. Verbinden Sie das IQ Gateway mit dem Hauptlastzentrum,
bevor Sie mit der Verkabelung beginnen. Wenn das Unterpanel
nicht spannungsfrei geschaltet werden kann, darf ein qualifizierter
Elektriker die CTs sicher installieren, wie angegeben, indem er
sicherstellt, dass die Anschlüsse verbunden sind und dann die CTs
um jedes Kabel legt und verriegelt.
GEFAHR: Gefahr eines elektrischen Schlages. Brandgefahr. Nur
+
qualifiziertes Personal sollte Fehlersuche betreiben, installieren
oder die CTs ersetzen.
✓
HINWEIS: Aufgrund von Unterschieden in der
Schalttafelkonstruktion und der Hauptstromversorgung ist
möglicherweise nicht immer genügend Platz für die Installation von
CTs vorhanden.
✓
HINWEIS: Installieren Sie die Stromwandler (CTs) nicht in einer
Schalttafel, wenn sie mehr als 75% des Verdrahtungsraumes eines
Querschnittsbereichs innerhalb der Anlage einnehmen.
✓
HINWEIS: Führen Sie alle elektrischen Installationen in
Übereinstimmung mit allen nationalen und lokalen Elektronormen durch.
✓
HINWEIS: Die Installation der Stromwandler ist auf Bereiche zu
beschränken, die keine Lüftungsöffnungen verdecken und sich nicht
im Bereich der Störlichtbogenabsaugung der Schaltanlage befinden.
✓
HINWEIS: Sichern Sie den Stromwandler und führen Sie
die Leitungen so, dass sie nicht in direkten Kontakt mit
spannungsführenden Anschlüssen oder Sammelschienen kommen.
✓
HINWEIS: Wenn Sie das IQ Gateway Metered für die Messung
von Produktion und Verbrauch verdrahten, installieren Sie die
Stromwandler (CTs) gemäß der Beschreibung für Ihre Anwendung.
✓
HINWEIS: Bei der Installation der CTs ist es wichtig, die Phasen
des CTs und der Messspannung aufeinander abzustimmen.
Achten Sie darauf, die drei Wechselstromleitungen an drei Stellen
konsequent zu identifizieren: am Hauptverteiler, am Gateway und am
Leistungsschalter des Solarstromkreises. Drahtfarben können L1, L2
und L3 nicht immer eindeutig zuordnen. Im Zweifelsfall verwenden
Sie ein Multimeter zur Überprüfung.
✓
HINWEIS: Nur aktive Leiter durch den Stromwandler führen. Der
Stromwandler kann mehrere aktive Leiter überwachen. Es ist
möglich, mehr als einen Leiter durch den Stromwandler zu führen,
wenn alle Leiter die gleiche Phase haben und durch die Öffnung des
Stromwandlers passen.
✓
HINWEIS: Nur für den Innengebrauch.
✓
HINWEIS: Nicht geeignet zum Anschluss an Schutzkleinspannung
(SELV) oder gleichwertig.
(MODELL: CT-400-SPLIT-INT)
SPEZIFIKATIONEN
SPEZIFIKATION
CT-Typ
Genauigkeit des Stromwandlers
(Cts) (Fehlerquote)
Maximal unterstützter
Primärstrom
Übersetzungsverhältnis
Abmessungen (mm)
Öffnung (mm)
Unterstützte Größe des Leiters
Primäre Spannung
Frequenz
Betriebstemperatur
Feuchtigkeit
Compliance
Maximale Betriebshöhe
Verschmutzungsgrad
INSTALLATION
Weitere Informationen finden Sie auf der Rückseite dieses Dokuments unter
Tipps. Siehe auch die Schnellinstallationsanleitung des IQ Gateway Metered.
Vorbereitung
A ) Falls noch nicht geschehen, deaktivieren Sie die Schalttafel des
Haushalts und das PV-System.
Installation der Verbrauchs-CTs
A ) Beachten Sie das Schaltbild auf der Rückseite dieses Dokuments zur
Verdrahtung.
B ) Installieren Sie die Verbrauchs-CTs an den aktiven Phasen wie erforderlich:
Suchen Sie den Pfeil auf dem CT-Etikett.
•
Stellen Sie sicher, dass die Wechselstrom-Hauptleitungen
•
stromlos sind, bis Sie die CT-Leitungen in den Klemmenblöcken
gesichert haben.
Um den Verbrauch in Leitung 1 zu überwachen:
•
Schließen Sie den weißen Draht an die weiße „C1"-Klemme und
-
den blauen Draht an die blaue „C1"-Klemme an.
Klemmen Sie das CT am Hauptversorgungsleiter 1 fest. Wenn
-
das Verbrauchs-CT am Leiter 1 angebracht ist, muss der Pfeil in
Richtung Last (weg vom Netz) zeigen.
Um den Verbrauch in Leitung 2 zu überwachen:
•
Schließen Sie den weißen Draht an die weiße „C2"-Klemme und
-
den blauen Draht an die blaue „C2"-Klemme an.
Klemmen Sie das CT am Hauptversorgungsleiter 2 fest. Wenn
-
das Verbrauchs-CT am Leiter 2 angebracht ist, muss der Pfeil in
Richtung Last (weg vom Netz) zeigen.
Um den Verbrauch in Leitung 3 zu überwachen:
•
Schließen Sie den weißen Draht an die weiße „C3"-Klemme und
-
den blauen Draht an die blaue „C3"-Klemme an.
Klemmen Sie das CT am Hauptversorgungsleiter 3 fest. Wenn
-
das Verbrauchs-CT am Leiter 3 angebracht ist, muss der Pfeil in
Richtung Last (weg vom Netz) zeigen.
Ziehen Sie alle Verbindungen mit 5 in-lbs (0,6 N m) fest.
•
C ) Schließen und sichern Sie die Tür des Klemmenblocks am Gateway.
D ) Schalten Sie das PV-System wieder ein.
CT-400-SPLIT-INT
Teilbarer Kern
<2%
400 A
2500:1
93 × 111 × 25
50 × 50
Bis zu einer maximalen Größe von
150 mm Leitern
2
Maximal 250 VAC
50–60 Hz
-40 bis 70°C
95%
IEC 61869-1
2600 m
2
