FUNKTIONSPRINZIP
SUT*****- 4 0-YCP-Q-D1
SUT*****- 4 0-YCP-Q100-D1
SUT*****- 4 0-YCP-Q100M*-D1
96 510/224 GD
HYDRAULIK-AGGREGAT)
VOLUMENSTROM DER
Daikin Industries LTD. entwickelt und fertigt die hybriden
SUPER
UNITS
durch
Hydrauliktechnologie
mit
Permanentmagnet-Synchronmotor (IPM-Motor).
Das Ergebnis ist ein Aggregat, das ein hohes Drehmoment
und einen maximalen Wirkungsgrad bei gleichzeitiger
Unterdrückung von Geräusch- und Wärmeentwicklung
erreicht. Der hohe Wirkungsgrad der Motorpumpe
gewährleistet eine minimale Ölheizung.
Der Einsatz der SUPER UNIT führt zu Vorteilen für die
Maschine, auf der es installiert ist. Dazu gehören eine
längere Lebensdauer von öl- und wärmeempfindlichen Teilen
sowie eine geringere Wärmeableitung an die Umgebung.
Das Aggregat ist für dreiphasigen Wechselstrom 380 bis
480V 50/60 Hz ausgelegt.
Bei mit einer Doppelpumpe ausgestattetem SUT liefert die
Primärpumpe einen hohen Druck und einen niedrigen
Volumenstrom. Wenn der geforderte Volumenstrom höher ist
als der Volumenstrom, den die Primärpumpe liefern kann,
wird die zweite Pumpe ebenfalls aktiviert und garantiert den
erforderlichen Volumenstrom bei niedrigerem Druck.
Die Umschaltung von Einzel- auf kombinierten Betrieb erfolgt
über ein Magnetventil, das automatisch durch das SUT
gesteuert oder durch ein analoges externes Signal von der
SPS aktiviert werden kann.
Die SUPER UNITS sind erhältlich mit:
- Einbaurahmen, ohne Tank.
- 100-Liter-Tank, ausgestattet mit Ansaugfilter, Füll-
standsschalter und Blindplatte, die vom Kunden individuell
angepasst werden kann.
- 100-Liter-Tank, ausgestattet mit Ansaugfilter, Füll-
standsschalter, Mehrplatzverteiler für Zwischenplattenventile
und Rücklauffilter.
Zuberhörteile und Ventile können separat bestellt werden.
96 510/224 GD
SUT
SUPER UNIT
(HYBRIDES
BAUREIHE 40
TANKKAPAZITÄT
100 Liter
MOTORPUMPE
bis zu 81 l/min
die
Kombination
von
einem
innenliegenden
1/26
Werbung
Verwandte Anleitungen für Daikin Duplomatic SUT 40-YCP-Q-D1 Serie
Inhaltszusammenfassung für Daikin Duplomatic SUT 40-YCP-Q-D1 Serie

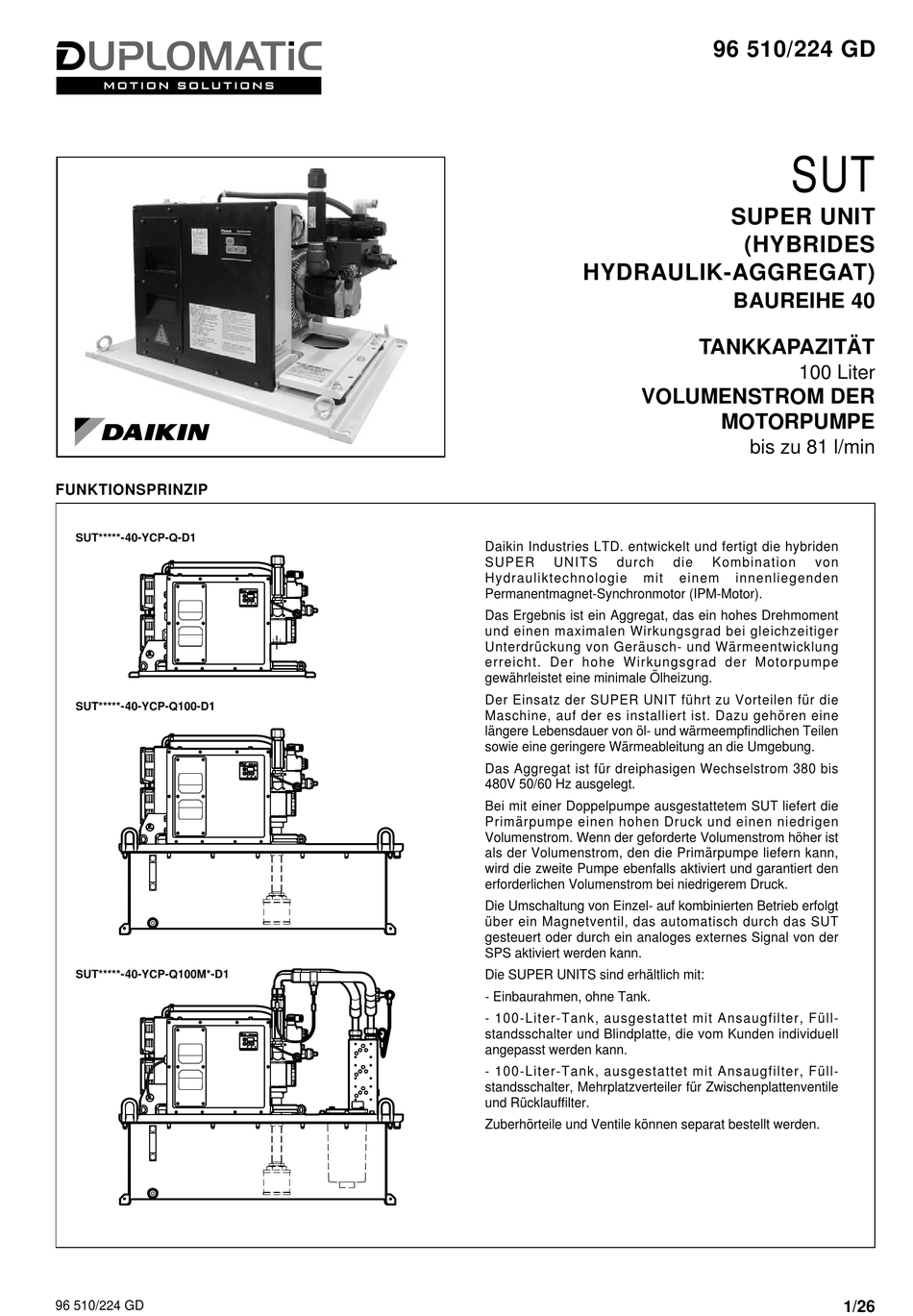

- Seite 1 HYDRAULIK-AGGREGAT) BAUREIHE 40 TANKKAPAZITÄT 100 Liter VOLUMENSTROM DER MOTORPUMPE bis zu 81 l/min FUNKTIONSPRINZIP SUT*****- 4 0-YCP-Q-D1 Daikin Industries LTD. entwickelt und fertigt die hybriden SUPER UNITS durch Kombination Hydrauliktechnologie einem innenliegenden Permanentmagnet-Synchronmotor (IPM-Motor). Das Ergebnis ist ein Aggregat, das ein hohes Drehmoment und einen maximalen Wirkungsgrad bei gleichzeitiger Unterdrückung von Geräusch- und Wärmeentwicklung...
- Seite 2 BAUREIHE 40 1 - BESTELLBEZEICHNUNG 1.1 - Version mit Einzelpumpe SUT00 2416 - - D1 Mit Ölkühler HYBRIDE SUPER UNIT Tank: Weggelassen für SUT ohne Tank Einzelpumpe 100 = 100-Liter-Tank 100M3 = 100-Liter-Tank mit Mehrplatzverteiler ISO 4401-03 und Rücklauffilter max Volumenstrom 24.3 l/min, max Betriebsdruck 160 bar Mit BSPP-Adapter Analoger Sollwerteingang 0 ÷...
- Seite 3 BAUREIHE 40 2 - TECHNISCHE DATEN SUT00S2416 SUT00D6021 SUT00D8021 Q100 Q100 Q100 Maximaler Betriebsdruck Betriebsdruckbereich: - 1. Pumpe (HP) 5 ÷ 160 5 ÷ 210 5 ÷ 210 - 1. + 2. Pumpe (HP+LP) 5 ÷ 70 5 ÷ 70 Betriebsdurchflussbereich: - 1.
- Seite 4 BAUREIHE 40 3 - SUT00S2416 - KENNLINIEN Werte gemessen mit Umgebungstemperatur ≤ 40 °C und Flüssigkeitstemperatur ≤ 60 °C, im Dauerbetrieb (S1) Drucksollwert p Volumenstromsollwert Q 4 - SUT00S OHNE TANK 4.1 - SUT00S2416-40-YCP-Q-D1 - Hauptkomponenten und Optionen Maßangaben in mm SCHALTBILD Druckanschluss: 3/8”...
- Seite 5 BAUREIHE 40 4.2 - SUT00S2416-40-YCP-Q-D1 - Abmessungen und Anschlüsse Maßangaben in mm Loch Ø 28 für Netzkabel Loch Ø 21 für I/O Signale ANSAUG- ABLUFT LUFT KONTAKTFLÄCHE 4 Löcher Ø 13 für M10-Schrauben 4 Ringschrauben zum Heben Schwingungsdämpfer: Vor der Inbetriebnahme des Geräts entfernen Sie die Transportbefestigungsmutter.
- Seite 6 BAUREIHE 40 5 - SUT00S MIT TANK 5.1 - SUT00S2416-40-YCP-Q100 - Hauptkomponenten und Optionen Maßangaben in mm SUT-Hybrideinheit Typenschild Druckanschluss: 3/8” BSPP Füllstandschalter mit Stopfen geliefert Öleinfüllanschluss mit Entlüfter Anschluss für Rücklaufleitung: 1” BSPP mit Stopfen geliefert Punkt für Ölprobenentnahme und Ablassanschluss zum Tank Anschluss für Rücklaufleitung: 1”...
- Seite 7 BAUREIHE 40 5.2 - SUT00S2416-40-YCP-Q100M3 - Hauptkomponenten und Optionen Maßangaben in mm ANSICHT aus A Punkt für Ölprobenentnahme und Ablassanschluss zum Tank Flüssigkeitsstandanzeiger: Anschluss für Rücklaufleitung: 1” BSPP max 100 L; min 70 L mit Stopfen geliefert Rücklauffilter Typ FRI-TB100, mit optischer Anschluss für Rücklaufleitung: 1”...
- Seite 8 BAUREIHE 40 5.3 - SUT00S2416 -* mit Tank - Abmessungen und Anschlüsse Die Zeichnung ist repräsentativ für die beiden Versionen mit Tank . ABLUFT ANSAUGLUFT Loch Ø 28 für Netzkabel Loch Ø 21 für I/O Signale KONTAKTFLÄCHE 4 Löcher Ø 13 für M10-Schrauben 4 Anschlagpunkte GND Erdungspunkt HINWEIS: Es wird dringend empfohlen, sowohl auf der Pumpenseite als auch auf der Verteilerseite...
- Seite 9 BAUREIHE 40 5.4 - SUT00S2416-* mit Tank - Schaltbild Daikin SUT-Hybrideinheit Tank Mehrplatzverteiler Rücklauffilter Rohrleitungen 96 510/224 GD 9/26...
- Seite 10 BAUREIHE 40 6 - SUT00D* - KENNLINIEN UND P/Q-BEFEHLE Die Hybrideinheiten mit Doppelpumpe ermöglichen die Arbeit mit einem hohen Volumenstrom bei niedrigem Druck oder mit einem niedrigen Volumenstrom bei hohem Druck. Die Schaltung erfolgt über ein Magnetventil. Dadurch wird eine dauerhafte Hochdruckregelung erreicht, wie sie häufig für Pressen und andere Geräte erforderlich ist.
- Seite 11 BAUREIHE 40 7 - SUT00D* - VERSIONEN OHNE TANK 7.1 - SUT00D6021-40-YCP-Q-D1 - Hauptkomponenten und Optionen Maßangaben in mm ANSICHT ‘A’ 2:1 SCHALTBILD Druckanschluss: 3/4” BSPP Sauganschluss. 1" BSPP Ansaugflansch-Kit separat zu bestellen. Siehe Abschnitt 12 Entlastungsöffnung: 3/4” BSPP Ablassanschluss zum Tank / Ölprobenentnahme: 3/8”...
- Seite 12 BAUREIHE 40 7.2 - SUT00D6021-40-YCP-Q-D1 - Abmessungen und Anschlüsse Maßangaben in mm Loch Ø 28 für Netzkabel Loch Ø 21 für I/O Signale ANSAUG- ABLUFT LUFT KONTAKTFLÄCHE 4 Löcher Ø 13 für M10-Schrauben 4 Ringschrauben zum Heben Schwingungsdämpfer: Vor der Inbetriebnahme des Geräts entfernen Sie die Transportbefestigungsmutter.
- Seite 13 BAUREIHE 40 7.3 - SUT00D8021-40-YCP-Q-D1 - Hauptkomponenten und Optionen Maßangaben in mm ANSICHT ‘A’ 2:1 SCHALTBILD Druckanschluss: 3/4” BSPP Sauganschluss. 1" BSPP Ansaugflansch-Kit separat zu bestellen. Siehe Abschnitt 12 Entlastungsöffnung: 3/4” BSPP Ablassanschluss zum Tank / Ölprobenentnahme: 3/8” BSPP Bedienfeld Kühler Magnetventil In-Line-Rückschlagventil...
- Seite 14 BAUREIHE 40 7.4 - SUT00D8021-40-YCP-Q-D1 - Abmessungen und Anschlüsse Maßangaben in mm Loch Ø 28 für Netzkabel Loch Ø 21 für I/O Signale ANSAUG- ABLUFT LUFT KONTAKTFLÄCHE 4 Löcher Ø 13 für M10-Schrauben 4 Ringschrauben zum Heben Schwingungsdämpfer: Vor der Inbetriebnahme des Geräts entfernen Sie die Transportbefestigungsmutter.
- Seite 15 BAUREIHE 40 8 - SUT00D* - VERSIONEN MIT TANK 8.1 - SUT00D*021-40-YCP-Q100 - Hauptkomponenten und Optionen Die Zeichnung ist repräsentativ für die beiden SUTD6021- und SUTD8021-Versionen mit Tank. Maßangaben in mm Typenschild Druckanschluss: 3/8” BSPP Füllstandschalter mit Stopfen geliefert Öleinfüllanschluss mit Entlüfter Anschluss für Rücklaufleitung: 1”...
- Seite 16 BAUREIHE 40 8.2 - SUT00D*021-40-YCP-Q100M5 - Hauptkomponenten und Optionen Die Zeichnung ist repräsentativ für die beiden SUTD6021- und SUTD8021-Versionen mit Tank. Maßangaben in mm ANSICHT aus A Anschluss für Rücklaufleitung: 1” BSPP mit Stopfen geliefert Anschluss für Rücklaufleitung: 1” BSPP Flüssigkeitsstandanzeiger: mit Stopfen geliefert max 100 L;...
- Seite 17 BAUREIHE 40 8.3 - SUT00D*- with tank - Abmessungen und Anschlüsse Die Zeichnung ist repräsentativ für die beiden Versionen mit Tank. Maßangaben in mm Loch Ø 28 für Netzkabel Loch Ø 21 für I/O Signale ANSAUG- LUFT ABLUFT KONTAKTFLÄCHE 4 Löcher Ø 13 für M10-Schrauben 4 Anschlagpunkte GND Erdungspunkt HINWEIS: Es wird dringend empfohlen, sowohl auf der Pumpenseite als auch auf der Verteilerseite...
- Seite 18 BAUREIHE 40 8.4 - SUT00D6021 mit Tank - Schaltbild Die Zeichnung ist repräsentativ für alle SUT00D6021 mit Tank. Daikin SUT-Hybrideinheit Tank Mehrplatzverteiler Rücklauffilter HINWEIS: Teile Nr. 3, 4 und 5 sind nicht bei SUT00D6021-40-YCP-Q100-D1 enthalten. Rohrleitungen Leitung Nr. 6 fließt direkt in den Tank ab.
- Seite 19 BAUREIHE 40 8.5 - SUT00D8021 mit Tank - Schaltbild Die Zeichnung ist repräsentativ für alle SUT00D8021 mit Tank . Daikin SUT-Hybrideinheit Tank Mehrplatzverteiler Rücklauffilter HINWEIS: Teile Nr. 3, 4 und 5 sind nicht bei SUT00D(021-40-YCP-Q100-D1 enthalten. Rohrleitungen Leitung Nr. 6 fließt direkt in den Tank ab.
- Seite 20 BAUREIHE 40 9 - VERDRAHTUNG 9.1 - EMV-Richtlinie 2014/30/EU Die Produktnorm EN 61800-3:2004 (Zweite Umgebung / PDS-Kategorie „C3“) erfordert die Installation eines Überspannungsschutzgerätes (SPD) und eines Rauschfilters (NF) zwischen dem Schalter und dem SUT-Hybrideinheit auf der Stromversorgungsleitung. Die Bewertung für den Einbau dieser Komponenten liegt in der Verantwortung des Maschinenherstellers, da die Beachtung der EMV- Vorschriften die gesamte Maschine betrifft, in die das SUT-Gerät eingebaut wird.
- Seite 21 BAUREIHE 40 9.5 - SUT00S2416 Schaltbild SUT00S* Kunden- Klemme maschine Volumenstrom- überwachung Druck- überwachung Analoge I/O-Signale (nicht verdrahten, wenn die programmierbaren Volumenstrom- digitalen p/Q-Sets verwendet werden) sollwert Druck- sollwert Kontaktausgang für Füllstandschalter oder andere Alarme oder Warnmeldung Stromversorgung ON und Normalbetrieb (durch Parameter eingestellt) (1) externe...
- Seite 22 BAUREIHE 40 9.6 - SUT00D* Schaltbild SUT00D* sind werkseitig auf autonome Pumpenschaltung eingestellt. In dieser Konfiguration kann der SUT entweder mit analogen Signalen oder mit digitalen voreingestellten p/Q-Signalen arbeiten. Um die Pumpenumschaltung durch einen externen Befehl von der Hauptmaschine zu steuern, schließen Sie den externen Befehl an DIN6 des SUT an.
- Seite 23 BAUREIHE 40 9.7 - Digital I/O & Alarmsignale Klemme Beschreibung Wert Funktion / Anmerkungen AGND 0V GND Analogausgang: - QMAX ÷ QMAX (der Wert kann durch den Parameter geändert werden) Volumenstromüberwachung ± 10 V AGND 0V GND Analogausgang: 0 ÷ PMAX Drucküberwachung 0 ÷...
- Seite 24 BAUREIHE 40 10 - INSTALLATIONSANWEISUNGEN 10.1 - Aufstellung und Rohrleitungen • SUT ist eine stationäre Hybrideinheit. Es sollte auf einer ebenen, vibrationsfreien Fläche in einem Innenraum befestigt werden. • Stellen Sie sicher, dass um das Gerät herum ein Abstand von mindestens 100 mm zu allen Hindernissen besteht, die die Ansaug- und die Abluft behindern könnten.
- Seite 25 BAUREIHE 40 12 - ZUBEHÖRTEILE Diese Zubehörteile werden als Ersatz geliefert und ihre Anordnung auf dem SUT obliegt dem Kunden. Bestellcode Beschreibung 3906500014 Überspannungsschutzgerät (SCHNEIDER ELECTRIC A9L20321) 3906500011 Rauschfilter (SCHAFFNER FN3025HP-30-71) 3906510010 SUTPC/10 - Kit für Hybrid-Win Software 3906500015 LS-B12-140/10-D24K1-SPDT - Füllstandschalter SPDT 1/2” BSPP (HINWEIS) 3906500012 TS-B12-170-60/10-D24K1-SPDT - Temperaturschalter 1/2"...
- Seite 26 BAUREIHE 40 96 510/224 GD 26/26 REPRODUKTIONSRECHTE VORBEHALTEN, DIE FIRMA BEHÄLT SICH DAS RECHT VOR, DIE ALS NOTWENDIG ERSCHEINENDEN ÄNDERUNGEN VORZUNEHMEN...
