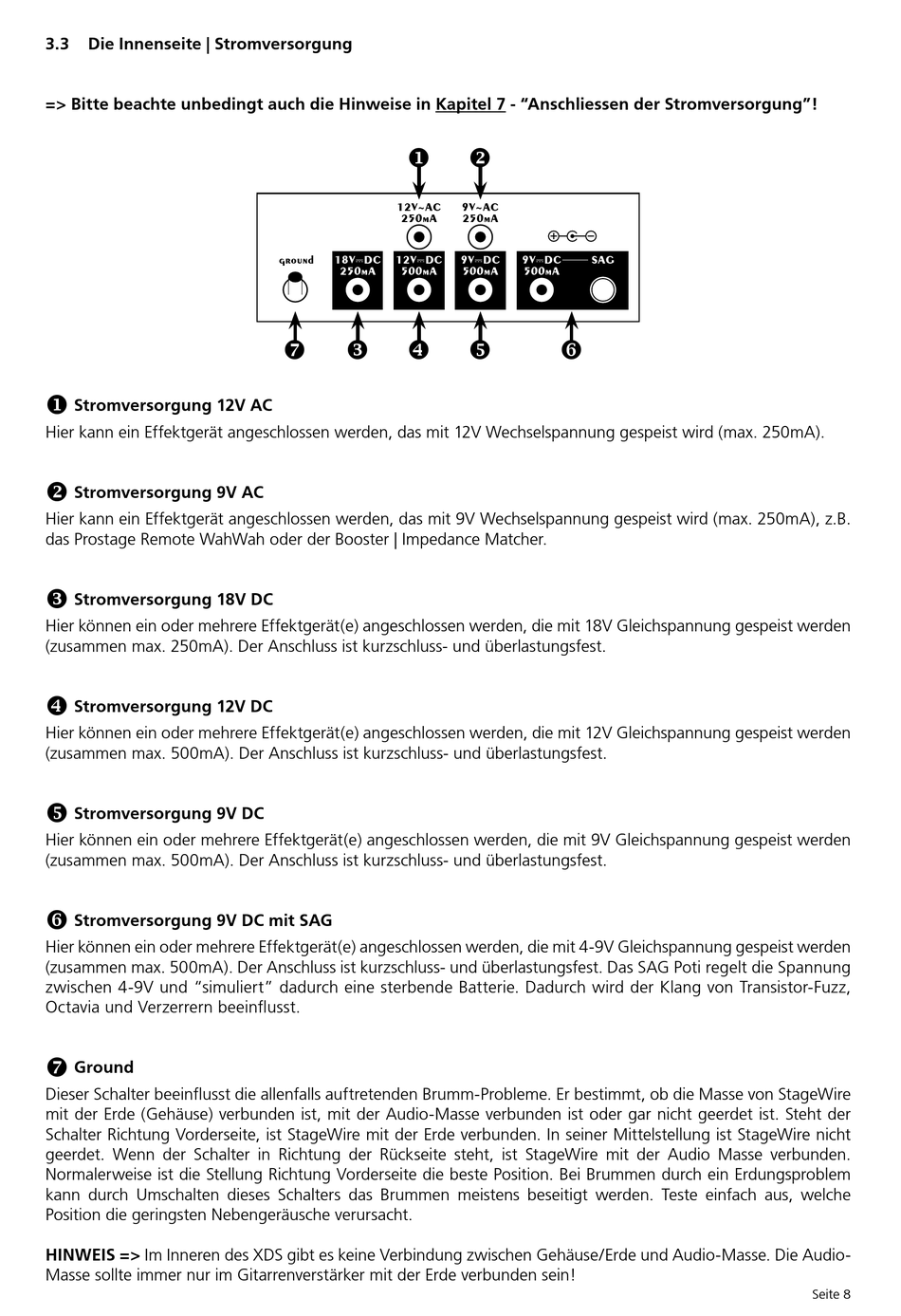

3.3

Die Innenseite | Stromversorgung

=> Bitte beachte unbedingt auch die Hinweise in Kapitel 7 - "Anschliessen der Stromversorgung"!

Stromversorgung 12V AC
Hier kann ein Effektgerät angeschlossen werden, das mit 12V Wechselspannung gespeist wird (max. 250mA).

Stromversorgung 9V AC
Hier kann ein Effektgerät angeschlossen werden, das mit 9V Wechselspannung gespeist wird (max. 250mA), z.B.
das Prostage Remote WahWah oder der Booster | Impedance Matcher.

Stromversorgung 18V DC
Hier können ein oder mehrere Effektgerät(e) angeschlossen werden, die mit 18V Gleichspannung gespeist werden
(zusammen max. 250mA). Der Anschluss ist kurzschluss- und überlastungsfest.

Stromversorgung 12V DC
Hier können ein oder mehrere Effektgerät(e) angeschlossen werden, die mit 12V Gleichspannung gespeist werden
(zusammen max. 500mA). Der Anschluss ist kurzschluss- und überlastungsfest.

Stromversorgung 9V DC
Hier können ein oder mehrere Effektgerät(e) angeschlossen werden, die mit 9V Gleichspannung gespeist werden
(zusammen max. 500mA). Der Anschluss ist kurzschluss- und überlastungsfest.

Stromversorgung 9V DC mit SAG
Hier können ein oder mehrere Effektgerät(e) angeschlossen werden, die mit 4-9V Gleichspannung gespeist werden
(zusammen max. 500mA). Der Anschluss ist kurzschluss- und überlastungsfest. Das SAG Poti regelt die Spannung
zwischen 4-9V und "simuliert" dadurch eine sterbende Batterie. Dadurch wird der Klang von Transistor-Fuzz,
Octavia und Verzerrern beeinflusst.

Ground
Dieser Schalter beeinflusst die allenfalls auftretenden Brumm-Probleme. Er bestimmt, ob die Masse von StageWire
mit der Erde (Gehäuse) verbunden ist, mit der Audio-Masse verbunden ist oder gar nicht geerdet ist. Steht der
Schalter Richtung Vorderseite, ist StageWire mit der Erde verbunden. In seiner Mittelstellung ist StageWire nicht
geerdet. Wenn der Schalter in Richtung der Rückseite steht, ist StageWire mit der Audio Masse verbunden.
Normalerweise ist die Stellung Richtung Vorderseite die beste Position. Bei Brummen durch ein Erdungsproblem
kann durch Umschalten dieses Schalters das Brummen meistens beseitigt werden. Teste einfach aus, welche
Position die geringsten Nebengeräusche verursacht.
HINWEIS => Im Inneren des XDS gibt es keine Verbindung zwischen Gehäuse/Erde und Audio-Masse. Die Audio-
Masse sollte immer nur im Gitarrenverstärker mit der Erde verbunden sein!

12V~AC
250mA
ground 18V�DC 12V�DC
250mA 500mA
  

9V~AC
250mA
9V�DC 9V�DC SAG
500mA 500mA
 
Seite 8
