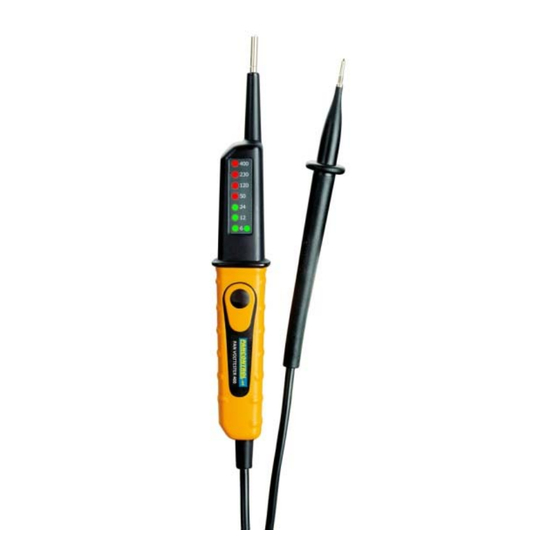

- Seite 1 BEDIENUNGSANLEITUNG PAN Volttester 400 LED Spannungsprüfer PAN Volttester 400FI LED‐Spannungsprüfer mit Prüftaste für 30 mA FI – Schalter ...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung und Lieferumfang ............ 2 Allgemeine Sicherheitshinweise ............ 3 Erläuterung der Symbole am Gerät: .......... 4 Bedienelemente ................ 5 Technische Daten ................ 6 Bedienung .................. 7 Gleichspannungs‐ / Wechselspannungsmessung ...... 7 Instandhaltung ................ 8 Reinigung .................. 8 Gewährleistung und Ersatzteile............ 8 ... -
Seite 3: Allgemeine Sicherheitshinweise
2. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits‐ und Bedienungshinweise in dieser Anleitung. ‐ Stellen Sie vor der Verwendung sicher, dass die Prüfkabel und das Gerät in einwandfreiem Zustand sind und das Gerät einwandfrei funktioniert (z.B. an bekannten Spannungsquellen). ‐ Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse oder ... -
Seite 4: Erläuterung Der Symbole Am Gerät
‐ Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung. ‐ Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit nicht länger gewährleistet. 3. Erläuterung der Symbole am Gerät: Übereinstimmung mit der EU‐Niederspannungsrichtlinie (EN‐61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Vorsicht! Gefährliche Spannung! Gefahr von Stromschlag. Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Gerät ist für Messungen an Stromkreisen, die nicht direkt mit CAT I dem Netz verbunden sind, vorgesehen. Beispiele sind Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind und besonders geschützten Stromkreisen, die vom Netz abgeleitet sind. Das Gerät ist für Messungen an Stromkreisen, die elektrisch direkt ... -
Seite 5: Bedienelemente
Das Gerät ist für Messungen in der Gebäudeinstallation CAT III vorgesehen. Beispiele sind Messungen an Verteilern, Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für industriellen Einsatz sowie an fest installierten Motoren. Das Gerät ist für Messungen an der Quelle der CAT IV Niederspannungsinstallation vorgesehen. Beispiele sind Zähler und Messungen an primären Überstromschutzeinrichtungen und Rundsteuergeräten. Gleichspannung/‐strom nach IEC 60417‐5031 Wechselspannung/‐strom nach IEC 60417‐5032 4. Bedienelemente Prüfspitze des Gerätes Prüfspitze Spannungsanzeige (LED’s) Prüftaste DE 5 ... -
Seite 6: Technische Daten
5. Technische Daten Anzeige LED Spannungserkennung Automatisch Polarität Automatisch Bereichswahl Automatisch Überlastschutz 400 V FI Prüfstrom ca. 30 mA bei 230 V / 50 Hz Eingangsimpedanz ≤ 25 kΩ bei Gleich‐ und Wechselspannung Interne Grundlast ca. 10 W bei 400 V Ansprechzeit < 0,1 s bei ca. 3 V Betriebsbedingungen ‐10º C bis 55º C bei < 85% rel.Luftfeuchte Abmessungen 248 x 32 x 26 mm 114 g Gewicht Genauigkeit in % Funktion Bereich vom angezeigten Wert 24 V Gleichspannung 50 V ‐30% bis 0% (V =) 120 V 230 V 400 V 24 V... -
Seite 7: Bedienung
6. Bedienung HINWEIS: Bei der Messung von Gleichspannungen bezieht sich die Polarität der angezeigten Spannung auf die Prüfspitze des Gerät (+ Pol). Aus technischen Gründen schaltet sich das Gerät bei Spannungen unter 3V nicht automatisch ein Gleich‐ / Wechselspannungsmessung 1. Berühren Sie mit den Prüfspitzen die beiden Pole der Spannungsquelle. ... -
Seite 8: Instandhaltung
abschaltet, ist entweder der FI – Schalter defekt oder der Erdungsanschluss der Steckdose nicht in Ordnung. 7. Instandhaltung Grundsätzlich dürfen Reparaturen an diesem Gerät nur von qualifiziertem Fachpersonal ausgeführt werden. Bei Verwendung des Spannungsprüfers laut Bedienungsanleitung ist generell keine spezielle Wartung erforderlich. Reinigung Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! 8. Gewährleistung und Ersatzteile Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Reparaturen an diesem Gerät dürfen nur durch entsprechend geschultes Fachpersonal durchgeführt werden. Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an ...
