OPERATING INSTRUCTIONS & SPARE PARTS LIST
BEDIENUNGSANLEITUNG & ERSATZTEILLISTE
MANUAL DE OPERAÇÃO, MANUTENÇÃO E LISTA DE PEÇAS
PLACAS COMPACTADORAS REVERSIVEIS
NOVEMBER 2023
UPDATED DEC. 2024
Sales office and Warehouse:
Euro Shatal ApS
Murervej 5
DK-6710 Esbjerg V , DENMARK
Tel:(+45) 75168411
Fax: (+45)75168412
E-mail:euroshatal@shatal.com
www.shatal.com

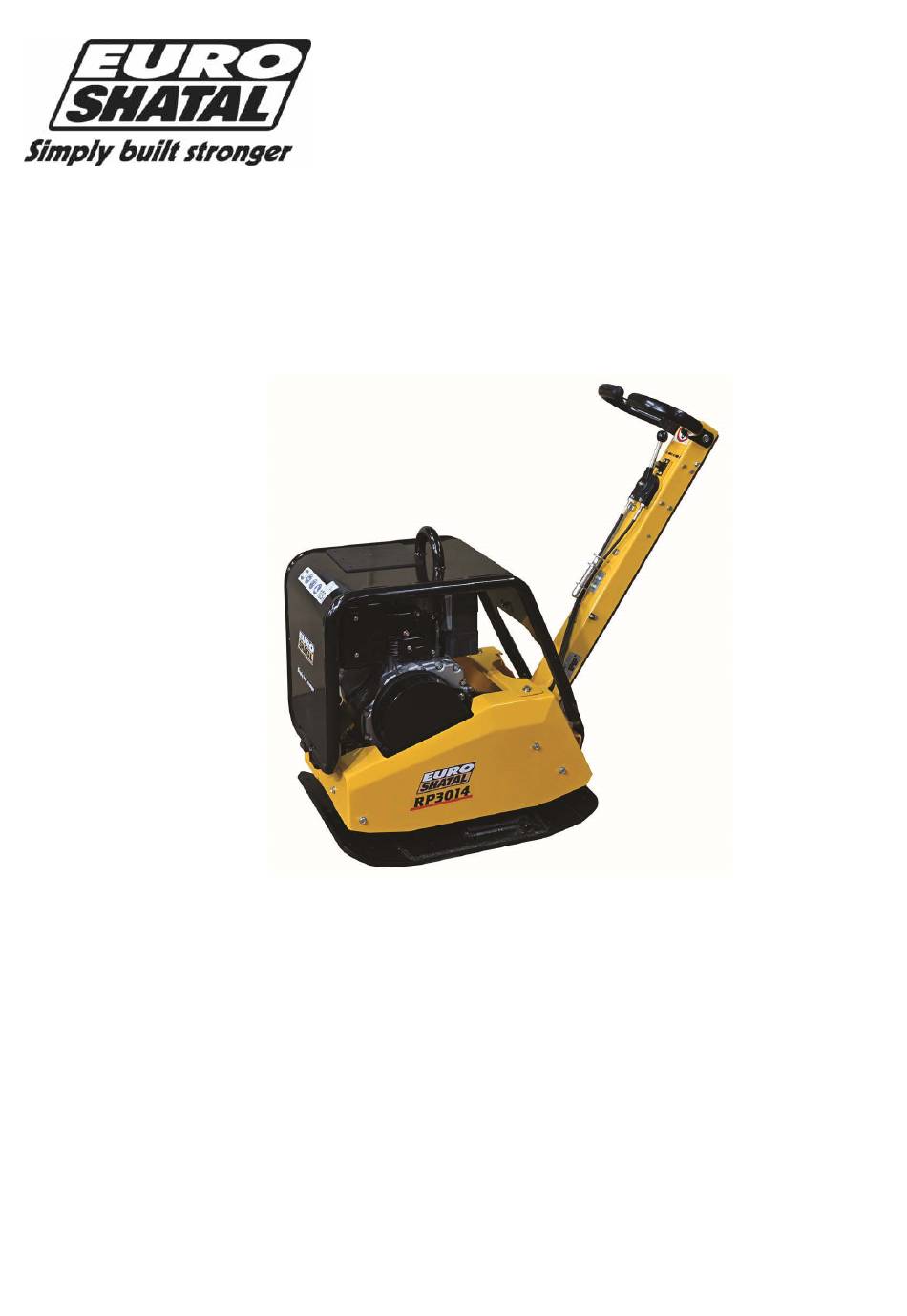

RP3014-50
RP3014-60
REVERSIBLE PLATE COMPACTORS
RUETTELPLATTE
MANUAL & RESERVEDELSLISTE
FREM/BAK-PLADEVIBRATOR
Euro Shatal Deutschland GmbH
Wernher von Braun Str.3
D-86368 Gersthofen ,GERMANY
Tel:(+49) 8214609580
Fax:(+49)8214609581
E-mail:info@euroshatal.biz
www.euroshatal.de
Werbung
Verwandte Anleitungen für Euro Shatal RP3014-50
Inhaltszusammenfassung für Euro Shatal RP3014-50
- Seite 1 Sales office and Warehouse: Euro Shatal ApS Euro Shatal Deutschland GmbH Murervej 5 Wernher von Braun Str.3 DK-6710 Esbjerg V , DENMARK D-86368 Gersthofen ,GERMANY Tel:(+45) 75168411 Tel:(+49) 8214609580 Fax: (+45)75168412 Fax:(+49)8214609581 E-mail:euroshatal@shatal.com E-mail:info@euroshatal.biz www.shatal.com www.euroshatal.de RP3014-50 RP3014-60 OPERATING INSTRUCTIONS & SPARE PARTS LIST REVERSIBLE PLATE COMPACTORS BEDIENUNGSANLEITUNG &...
- Seite 2 Any costs to transport or ship the product are your responsibility. You must present proof of purchase (including date, product model and serial number) to an authorized Servicing Dealer/Center for warranty service. Proof of purchase rests solely with you. EURO SHATAL ApS , Denmark Head Office: Murervej 5 DK-6710 Esbjerg V (45) 75 168412 –...
- Seite 3 We hereby declare that the equipment described below conforms to the relevant fundamental safety and health requirements of the appropriate CE Directives, both in its basic design and construction. This declaration will cease to be valid if any modifications are made to the machine without our expressed approval. Product: Vibratory Plate Compactors : RP3014-50; 60 The said product has been sound tested per Directive 2000/14/EC...
- Seite 4 Antes de arrancar o motor certifique-se que não está ninguém na area perigosa próximo do motor ou equipamento, e que as guardas de protecção estão colocadas. É aconselhável operar a máquina em boas condições de iluminação. Protecção auricular deve ser usada. Protecção aos pés deve ser usada. RP3014-50; 60 NOV.2023...
- Seite 5 ENGLISH DANSK TECHNICAL SPECIFICATIONS TEKNISKE SPECIFIKATIONER MODELS RP3014-50 RP3014-60 RP3014-50 RP3014-50 MODEL RP3014-50 RP3014-60 RP3014-50 RP3014-50 HONDA HONDA LOMBARDINI YANMAR HONDA HONDA LOMBARDINI YANMAR GASOLINE GASOLINE DIESEL DIESEL BENZIN BENZIN DIESEL DIESEL M11402 M11402.C M11402.M M11402.Y M11402 M11402.C M11402.M M11402.Y Cat.
- Seite 6 Arbejds- stilling Henstillet Arbejds- stilling Henstillet Arbeit- Position Nicht in Betrieb Arbeit- Position Nicht in Betrieb Posição trabalho Posição rebatido Posição trabalho Posição rebatido RP3014-50 M11402 1110 1240 1125 HONDA RP3014-60 M11402.C 1110 1240 1125 HONDA RP3014-50 M11402.M 1110 1240...
- Seite 7 Sæt en vulkalonplade under vibratoren, når og hvis den skal anvendes på brosten (se foto 10 side 9 & side 20) HVORDAN MOTOREN STOPPES, BETJENINGSPOSITION - SE BILLEDERNE 7-9, SIDE 9 – HONDA GX-200 - SE BILLEDERNE 7&8, SIDE 9;9A – LOMB KD350 ; YANMAR L48N6 RP3014-50;60 DEC.2024...
- Seite 8 Acoplar uma placa de poliuretano se compactar pavimentos com pedras. (Opcional veja a figura 10 Pag. 9 & Pag 20) PARAR O MOTOR POSIÇÃO DO OPERADOR - FIGURAS 7-9 PAG 9 – HONDA GX-200 - FIGURAS 7&8 PAG 9;9A – LOMB KD350 ; YANMAR L48N6 RP3014-50;60 DEC.2024...
- Seite 9 Foretag vedligeholdeselsarbejde på motoren efter producentens manual Check remmens stramhed og stram den om nødvendigt Remmen bør kunne bevæge sig 10 –15 mm, hvis den trykkes ned med tommeltotten. Check og spænd bolte og møtrikker efter RP3014-50;60 -7 - NOV. 2023...
- Seite 10 Perform maintenance work on engine according manufacturer’s instructions. Check belt tightness and tighten if necessary. Belts should be move 10 –15 mm when pushed by the thumb. Check and retighten bolts and nuts. RP3014-50;60 -8 - NOV. 2023...
- Seite 11 STARTING THE ENGINE - DER MOTOR STARTEN - START MOTOREN - ARRANQUE DO MOTOR OPERATING - IM BETRIEB - I BRUG - OPERAÇÃO STOPPING THE ENGINE - DER MOTOR STOPPEN - STOP MOTOREN - PARAR O MOTOR FOR HONDA ENGINE RP3014-50;60 - 9 - NOV. 2023...
- Seite 12 STARTING THE ENGINE - DER MOTOR STARTEN - START MOTOREN - ARRANQUE DO MOTOR OPERATING - IM BETRIEB - I BRUG - OPERAÇÃO STOPPING THE ENGINE - DER MOTOR STOPPEN - STOP MOTOREN - PARAR O MOTOR FOR HONDA ENGINE RP3014-50 - 9A - DEC. 2024...
- Seite 13 Erreger Vibratordelen Excitador Working handle Handgriff Betjeningshåndtag Pega de trabalho Vulcalon Plate Vulkalonplatte Vulkalonplader Placa Vulcanizada Vibratory plate Vibrationsplatte Vibratormaskine Placa Vibratória with Yanmar L48N6 mit Yanmar Motor L48N6 med Yanmar L48N6 com Yanmar L48N6 RP3014-50;60 -10 - DEC. 2024...
- Seite 14 24 23 VIBRATORY PLATE 34 35 VIBRATIONSPLATTE PLADEVIBRATOR PLANCHA VIBRADORA WHEEL AXLE X2 JULY 2021 SEE PARTS LIST PAGES - 12 OPTIONAL AUG. 2024 RP3014-50;60...
- Seite 15 Vibrationsplatte HONDA GX160 Pladevibrator Planca Vibradora Part No. Qty. Description Beschreibung Beskrivelse Descripción Part No. Qty. Description Beschreibung Beskrivelse Descripción 11402120 Baseplate RP3014-50 Grundplatte Bundplade Planca-base 127953 Washer Scheibe Skive Arandela 11402115 Baseplate RP3014-60 Grundplatte Bundplade Planca-base 321993 Mutter Møtrik Tuerca 40527.2...
- Seite 16 VIBRATORY PLATE VIBRATIONSPLATTE PLADEVIBRATOR PLANCHA VIBRADORA WHEEL AXLE X2 SEE PARTS LIST PAGES - 14 OPTIONAL JULY 2023 -13- RP3014-50;60 LOMBARDINI...
- Seite 17 Part No. Qty. Description Beschreibung Beskrivelse Descripción Part No. Qty. Description Beschreibung Beskrivelse Descripción Arandela de seguridad 11402120 Baseplate RP3014-50 Grundplatte Bundplade Planca-base 1171911 Lock washer Sicherungsscheibe Skive Engine Lombardini Lombardini KD350 Lombardini KD350 Motor Lombardini 11402115 Baseplate RP3014-60 Grundplatte...
- Seite 18 MAIN SHAFT EXPLODE VIEW EXCITER ERREGER SECONDARY SHAFT VIBRATORDEL EXPLODE VIEW EXCITATEUR CAJA DE TRANSMISION SEE PARTS LIST PAGE - 16 FOR RP3014-50;60 NOV 2023 -15- (for RP3014-50;60)
- Seite 19 Hex. Soc. Head cap Tornillo hexagonal 11401212 Piston Kolben Stempel Zuiger Piston 11401919 Sechskantschraube Skrue Bout screw gear lukkeplade gear sluitplaat placa de cierre de Getriebeverschlussplatte 11401911 O-ring O-ring O-ring O-ring Anillo sellador 11401129 Gear closing plate engranajes RP3014-50;60 -16- NOV. 2023...
- Seite 20 19.1 37.1 WORKING HANDLE ARBEITSHANDGRIFF STYREHANDTAG MANILLAR RP3014 SEE PARTS LIST PAGES 18-19 RP3014-50;60 -17- NOV. 2023 (for RP3014-50;60)
- Seite 21 111931 Fork Gabel Gaffelled Horquilla 11401923 Hex. Head screw Tornillo hexagonal 11401347 Spacer Zwischenstück Afstandsstykke Espaciador 1171914 Sechskantschraube Skrue Hex. socket head 11401176 Bearing cover Kugellager Lejedæksel Cobertura de rodamiento 111909 shoulder Screw Schraube Skrue Tornillo RP3014-50;60 -18- NOV. 2023...
- Seite 22 Rohrschelle abrazadera de pipa 11401340 Handle assy. Handgriff rahmen Håndtagsramme Carcazo de manillar 111940 Pipe Clamp Pipe Camp Rohrnippel Pezón Pipe 11401182 Handle bottom shaft Handgriffunterachsel Monteringsaksel Eje inferion de manillar 111938 Pipe Nipple Pipe Nipple RP3014-50;60 -19- NOV. 2023...
- Seite 23 1110315 Vulcolan plate RP3014-60 Vulkalonplatte RP3014-60 Vulkolanplade RP3014-60 Plancha vulkolan RP3014-60 1110250 Vulcolan holder RP3014-50 Vulkalonhalter RP3014-50 Vulkolanholder RP3014-50 Agarradera de vulkolan RP3014-50 1110399 Vulcolan holder RP3014-60 Vulkalonhalter RP3014-60 Vulkolanholder RP3014-60 Agarradera de vulkolan RP3014-60 --------- Hex. Head screw Sechskantschraube...
- Seite 24 VIBRATORY PLATE VIBRATIONSPLATTE PLADEVIBRATOR WHEEL AXLE X2 PLANCHA VIBRADORA OPTIONAL DEC. 2024 -21- SEE PARTS LIST PAGES - 22 RP3014-50;60 YANMAR...
- Seite 25 Planca Vibradora Part No. Qty. Description Beschreibung Beskrivelse Descripción Part No. Qty. Description Beschreibung Beskrivelse Descripción Arandela de seguridad 11402120 Baseplate RP3014-50 Grundplatte Bundplade Planca-base 1171911 Lock washer Sicherungsscheibe Skive Engine Yanmar Motor Yanmar 11402115 Baseplate RP3014-60 Grundplatte Bundplade Planca-base I50482.1...
