Montieren & Anschließen
Hardware-Schnellübersicht

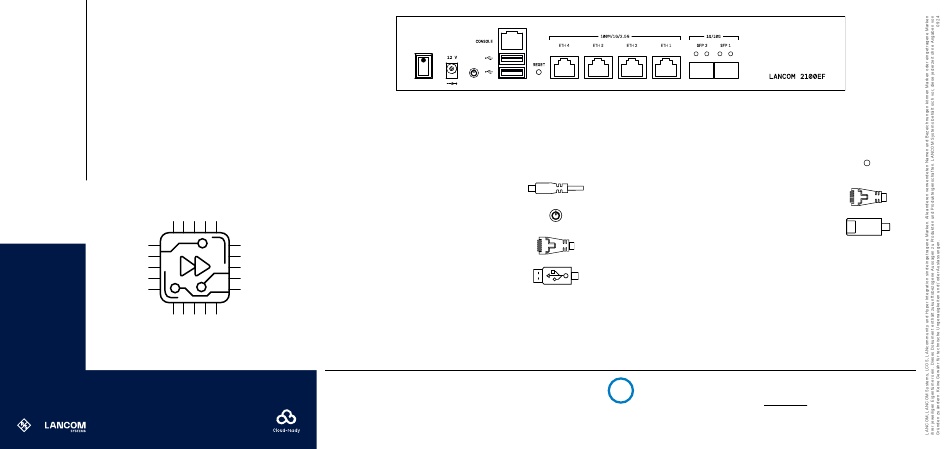

LANCOM 2100EF
➀
➁
➂
➃➄
➀
Netzschalter
Nachdem Sie das Gerät über die Netzteil-Anschlussbuchse auf der
Rückseite mit Spannung versorgt haben, bringen Sie den Netzschalter in
die '●'-Position.
➁
Netzteil-Anschlussbuchse
Verwenden Sie nur das mitgelieferte Netzteil!
➂
Ein/Aus-Schalter
Betätigen Sie zum Einschalten des Gerätes kurz den Ein/Aus-Schalter.
Zum Ausschalten des Gerätes drücken Sie den Ein/Aus-Schalter ca.
5 Sekunden lang.
➃
Serielle Konfigurations-Schnittstelle RJ45 (CONSOLE)
Wartungsschnittstelle für Experten-Konfiguration. Nicht notwendig zur
Erstinbetriebnahme.
➄
USB 3.0-Schnittstellen
Verbinden Sie USB-Speichermedien oder USB-Drucker mit den
USB-Schnittstellen.
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur
bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Strom versorgung an einer nahegelegenen und
jederzeit frei zugänglichen Steckdose.
Der Netzstecker des Gerätes muss frei zugänglich sein.
Bitte beachten Sie, dass eine Supportleistung für Fremdherstellerzubehör ausgeschlossen ist.
➅
➆
➇
➅
RESET-Taster
Bis zu 5 Sekunden gedrückt halten: Geräte-Neustart
Bis zum ersten Aufleuchten der ETH- und Status-LEDs in orange
gedrückt halten: Zurücksetzen der Konfiguration und Geräte-Neustart
➆
TP-Ethernet-Schnittstellen
Verbinden Sie die ETH 1 – ETH 4 TP-Ethernet-Schnittstellen über
geeignete Ethernet-Kabel mit weiteren Netzwerkkomponenten.
➇
SFP+-Schnittstellen
Verbinden Sie die SFP+-Schnittstellen SFP 1 und SFP 2 über passende
SFP(+)-Module mit weiteren Netzwerkkomponenten.
Das sollten Sie beim Aufstellen beachten
i
→ Bei Aufstellung auf dem Tisch die ggf. beiliegenden selbstklebenden Gummifüße verwenden
→ Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
→ Sämtliche Lüftungsschlitze freihalten
→ Rackeinbau mit Hilfe des beiliegenden LANCOM Rack Mount 2100
RESET
