Lancom Systems ISG-5000 Hardware-Schnellübersicht

Montieren & Anschließen

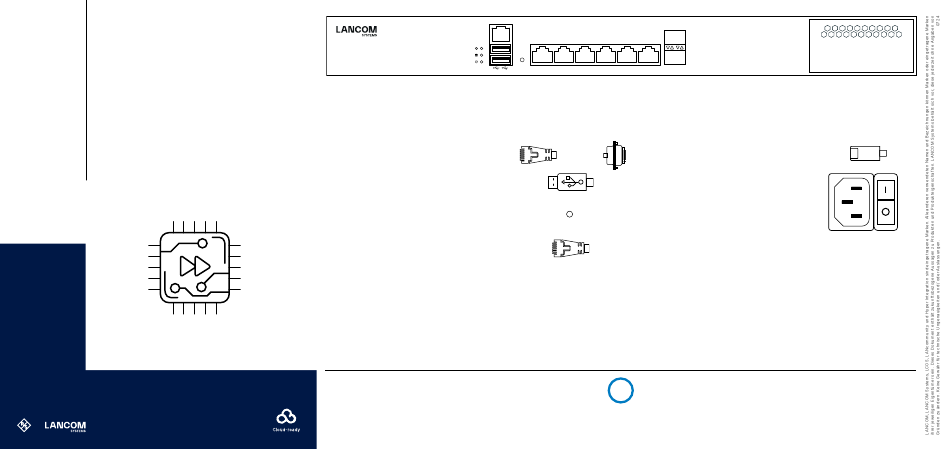

Hardware-Schnellübersicht
LANCOM ISG-5000
➀ ➁
➀
Serielle Konfigurations-Schnittstelle RJ45 (CONSOLE)
Wartungsschnittstelle für Experten-Konfiguration.
Nicht notwendig zur Erstinbetriebnahme.
➁ USB 3.0-Schnittstellen
Verbinden Sie ein USB-Speichermedium oder einen USB-Drucker mit den
USB-Schnittstellen.
➂ RESET-Taster
Bis zu 5 Sekunden gedrückt halten: Geräte-Neustart
Bis zum ersten Aufleuchten aller LEDs gedrückt halten:
Zurücksetzen der Konfiguration und Geräte-Neustart
➃ TP-Ethernet-Schnittstellen ETH1 - ETH6
Verbinden Sie die ETH1 - ETH6 TP-Ethernet-Schnittstellen über geeignete
Ethernet-Kabel mit weiteren Netzwerkkomponenten.
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur
bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Strom versorgung an einer nahegelegenen und
jederzeit frei zugänglichen Steckdose.
Der Netzstecker des Gerätes muss frei zugänglich sein.
Bitte beachten Sie, dass eine Supportleistung für Fremdherstellerzubehör
ausgeschlossen ist.
ETH7
CONSOLE
ETH1 ETH2 ETH3 ETH4 ETH5 ETH6
RESET
ETH8
➂ ➃ ➄
➄
SFP+-Schnittstellen ETH7 - ETH8
Verbinden Sie die ETH7 - ETH8 SFP+-Schnittstellen über passende
SFP(+)-Module mit weiteren Netzwerkkomponenten.
➅ Anschlussbuchse für Spannungsversorgung (Geräterückseite)
Versorgen Sie das Gerät über den Netzanschluss auf der
Geräterückseite mit Spannung. Verwenden Sie hierfür das
mitgelieferten Kaltgerätekabel.
Netzschalter (Geräterückseite)
➆
RESET
Nachdem Sie das Gerät über den Netzanschluss auf der Rückseite
mit Spannung versorgt haben, bringen Sie den Netz schalter in die
'I'-Position.
Das sollten Sie beim Aufstellen beachten
i
→ Bei Aufstellung auf dem Tisch Gummifüße ankleben
→ Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
→ Sämtliche Lüftungsschlitze freihalten
→ Montieren Sie das Gerät mit den beiliegenden Schrauben und Befestigungswinkeln in einem freien
19"-Einschub eines entsprechenden Serverschrankes.
LANCOM ISG-5000
➅ ➆
