2
L
SWITCH
1 - 8
SWP
/ SWP
Owner's Manual
Bedienungsanleitung
Mode d'emploi
Manual de instrucciones
Manual do Proprietário
Manuale di istruzioni
Руководство пользователя
取扱説明書
1 - 8
MMF / SWP
1 - 16
MMF
EN
DE
FR
ES
PT
IT
RU
JA

Werbung

Inhaltsverzeichnis
loading

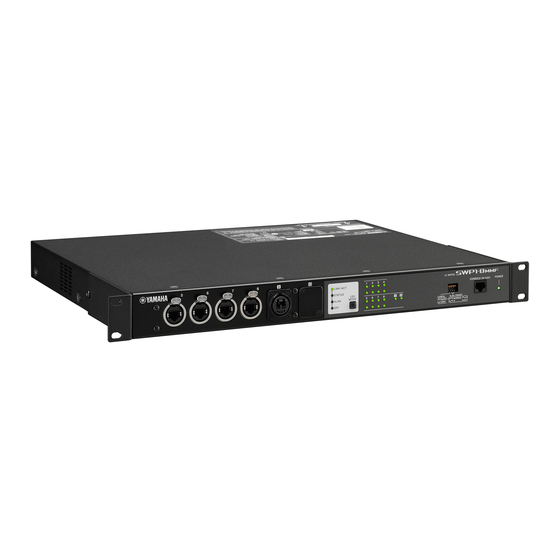

Inhaltszusammenfassung für Yamaha SWP1-8

  • Seite 1 SWITCH 1 - 8 1 - 8 1 - 16 / SWP MMF / SWP Owner’s Manual Bedienungsanleitung Mode d’emploi Manual de instrucciones Manual do Proprietário Manuale di istruzioni Руководство пользователя 取扱説明書...
  • Seite 2: Important Safety Instructions

    The above warning is located on the top of the unit. L’avertissement ci-dessus est situé sur le dessus de l’unité. Explanation of Graphical Symbols Explication des symboles The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “danger- ous voltage”...
  • Seite 3 This product generates/uses radio frequencies and, if not installed by Yamaha Corporation of America or its subsidiaries. and used according to the instructions found in the users manual, * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class A) IMPORTANT NOTICE FOR THE UNITED KINGDOM Connecting the Plug and Cord WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT.
  • Seite 4 Sie es gekauft haben, verwenden möchten, kann es sein, den Netzstecker aus der Steckdose. Lassen Sie das Gerät dass das mitgelieferte Netzkabel nicht kompatibel ist. Wenden Sie sich bitte an Ihren Yamaha-Händler. anschließend von einem Yamaha-Kundendiensttechniker überprüfen. • Überprüfen Sie regelmäßig den Zustand des Netzsteckers,...
  • Seite 5: Aufstellort

    Innentemperatur nicht zu hoch ist. Legen Sie dasGerät insbesondere nicht auf die Seite oder auf Yamaha haftet nicht für Schäden, die auf eine nicht den Kopf. Unzureichende Belüftung kann zu Überhitzung führen ordnungsgemäße Bedienung oder Änderungen am und u.
  • Seite 6 Geräte. Andernfalls können durch das Software Gerät oder die anderen Geräte Störgeräusche entstehen. • Bitte beachten Sie die Website Yamaha Pro Audio für Näheres • Setzen Sie das Gerät weder übermäßigem Staub oder zur Lizensierung. Vibrationen noch extremer Kälte oder Hitze aus http://www.yamahaproaudio.com/...
  • Seite 7: Software-Lizenzvereinbarung

    Die Software darf nur für den Zweck der Bedienung des entstehen können. Dies ist auch dann der Fall, wenn Produkts oder auf einem Computer oder einem ähnlichen Gerät verwendet werden. Diese Vereinbarung gilt für die von Yamaha Yamaha, deren Tochtergesellschaften, für den Kunden vorgesehene Software und vom Kunden Verkaufsrepräsentanten und Händler oder jegliche weitere...
  • Seite 8: Inhaltsverzeichnis

    Inhalt Einleitung Leistungsmerkmale..........9 Zugehörige Dokumente Begriffe Bedienelemente und Funktionen Vorderes Bedienfeld ..........11 Rückseite .............13 Statusanzeigen LINK/ACT-Einstellung ..........14 STATUS-Einstellung ..........14 VLAN-Einstellung ..........14 OFF-Einstellung............14 Initialisieren des SWP1 Anwendungsbeispiele für VLAN Redundante Dante-Verbindungen.......15 Trennung der Steuersignale von den Audiosignalen ........15 Technische Daten SWP1 – Bedienungsanleitung...
  • Seite 9: Einleitung

    Einleitung Leistungsmerkmale • Die empfohlenen Einstellungen für Dante Vielen Dank, dass Sie sich für den Switch SWP1-8, sind mitgeliefert SWP1-8MMF bzw. SWP1-16MMF L2 von Yamaha entschieden haben. Die empfohlenen Einstellungen (wie QoS, EEE und IGMP Um die überragenden Funktionen Ihres SWP1 optimal Snooping) für den stabilen Betrieb des Dante-Netzwerks...
  • Seite 10: Zugehörige Dokumente

    Zugehörige Dokumente Begriffe • VLAN • Yamaha Audio Network Monitor User’s Diese Abkürzung steht für Virtual Local Area Network. Guide (PDF) Ein virtuelles Netzwerk wird unabhängig von den Hier werden Installation, Einstellungen und Nutzung physikalischen Verbindungen aufgebaut. Wenn es der Windows-Anwendung „Yamaha Audio Network mehrere unterschiedliche Netzwerke gibt, kann durch Monitor“...
  • Seite 11: Bedienelemente Und Funktionen

    Sie einen optionalen MMF-SWP1 dort anschließen, wo die Abdeckung befestigt ist. Die Der Schalter ist nach oben geschoben. Installation des MMF-SWP1 muss von einem Yamaha Der Schalter ist nach unten geschoben. Service Engineer durchgeführt werden. Der Kunde darf nicht versuchen, die Installation selbst durchzuführen.
  • Seite 12 A (*1) Computer, auf dem Yamaha Audio Network Monitor läuft, am VLAN-Port 1 an. B (*1) 9 und 10 des SWP1-8, 10 des SWP1-8MMF und 18 C (*2) des SWP1-16MMF sind nur verfügbar, wenn die MMF-SWP1-Option installiert ist. Ports an der Vorderseite...
  • Seite 13: Rückseite

    Rückseite SWP1-8/SWP1-8MMF SWP1-16MMF 9 Erdungsschraube ! Anschluss [EXT DC INPUT] Da das mitgelieferte Netzkabel einen dreipoligen Dies ist eine XLR-Buchse des Typs 4-32 für eine Stecker besitzt, ist das Gerät ordnungsgemäß externe Stromversorgung (+24 V) als geerdet, wenn die verwendete Netzsteckdose Ausfallsicherung für das interne Netzteil des SWP1.
  • Seite 14: Statusanzeigen

    Kommunikation wurde nicht abgebrochen. HINWEIS Wenn die Initialisierung fehlschlägt, wenden Sie sich an das Fachpersonal von Yamaha. VLAN-Einstellung Die Statusanzeigen zeigen die VLAN-ID und Trunk an. Wenn der DIP-Schalter 1 in der oberen Stellung ist ([DANTE]), wird VLAN 1 angezeigt, indem weder die obere noch die untere Anzeige leuchten.
  • Seite 15: Anwendungsbeispiele Für Vlan

    Anwendungsbeispiele Trennung der Steuersignale von den Audiosignalen für VLAN In diesem Fall erfolgt eine logische Trennung der Steuersignale, z. B. für den Editor oder StageMix, von den Audiosignalen von Dante, so dass das Netzwerk Redundante Dante- stabiler wird. Diese Abbildung zeigt einen Aufbau unter Verbindungen Verwendung des VLAN-Presets B.
  • Seite 16: Allgemeine Technische Daten

    Technische Daten ALLGEMEINE TECHNISCHE DATEN PARAMETER SWP1-8 SWP1-8MMF SWP1-16MMF Anzahl der LAN-Ports (1000BASE-T/100BASE-TX/10BASE-T, etherCON-Anschluss) Anzahl der LAN-Ports (1000BASE-T/100BASE-TX/10BASE-T, RJ-45-Anschluss) Anzahl der SFP-Ports 2 (0) 2 (1) 2 (1) (1000BASE-SX, opticalCON-Anschluss) Pult-Port 1 (RJ-45) Auto-Negotiation Verfügbar Auto MDI/MDI-X Verfügbar Switching-Kapazität 20 Gbit/s...
  • Seite 17: Schnittstellenspezifikationen

    *2 SWP1-16MMF *3 Diese Anschlüsse unterstützen AutoMDI/MDI-X *4 Der SWP1-8MMF unterstützt die Option für Port 10, und der SWP1-8 unterstützt die Option für Ports 9 und 10 *5 Der SWP1-16MMF unterstützt die Option für Port 18 *6 Beachten Sie die CONNECTOR PIN ASSIGNMENTS für Informationen zu den Pin-Belegungen *7 Pin 4=+24 VDC, Pin 1=GND, Pins 2 und 3=N.C.
  • Seite 18: Abmessungen

    Produktverbesserungen vornimmt, gilt diese Anleitung unter Umständen nicht für Ihr spezifisches Produkt. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter. Da die Technischen Daten, das Gerät selbst oder gesondert erhältliches Zubehör nicht in jedem Land gleich sind, setzen Sie sich im Zweifel bitte mit Ihrem Yamaha-Händler in Verbindung.
  • Seite 19 Notizen Gerätename IP-Adresse Web-GUI-Passwort Port VLAN-ID Sonstige...
  • Seite 21 Manual Development Department Yamaha Pro Audio global website: © 2015 Yamaha Corporation http://www.yamahaproaudio.com/ Published 02/2016 MWHD-B0 Printed in China Yamaha Downloads http://download.yamaha.com/ ZR15950...
