Nachlaufrelais CS3-4 ist für die Ausschaltung der Widerstand-
bzw. der Induktionsbelastung mit einer Zeitverzögerung
geeignet.
Zum Einschalten kommt sofort nach dem Drücken der Taste,
aber der eigentlicher Zeitverlauf beginnt erst nach dem Lösen
der Taste.
Ist linear, im Bereich von 1s bis zu 20 Stunden
möglich. Die Grobeinstellung erfolgt mit einem
Kleinstumschalter gemäss Tabelle, die Feineinstellung
dann über einen Trimmer mit einem Schraubenzieher.
Durch die angewendete Spezialschaltung wird eine
langfristige Stabilität der Zeiteinstellung unabhängig
von der Zeit, der Umgebungstemperatur sowie der
Speisespannung gewährleistet.

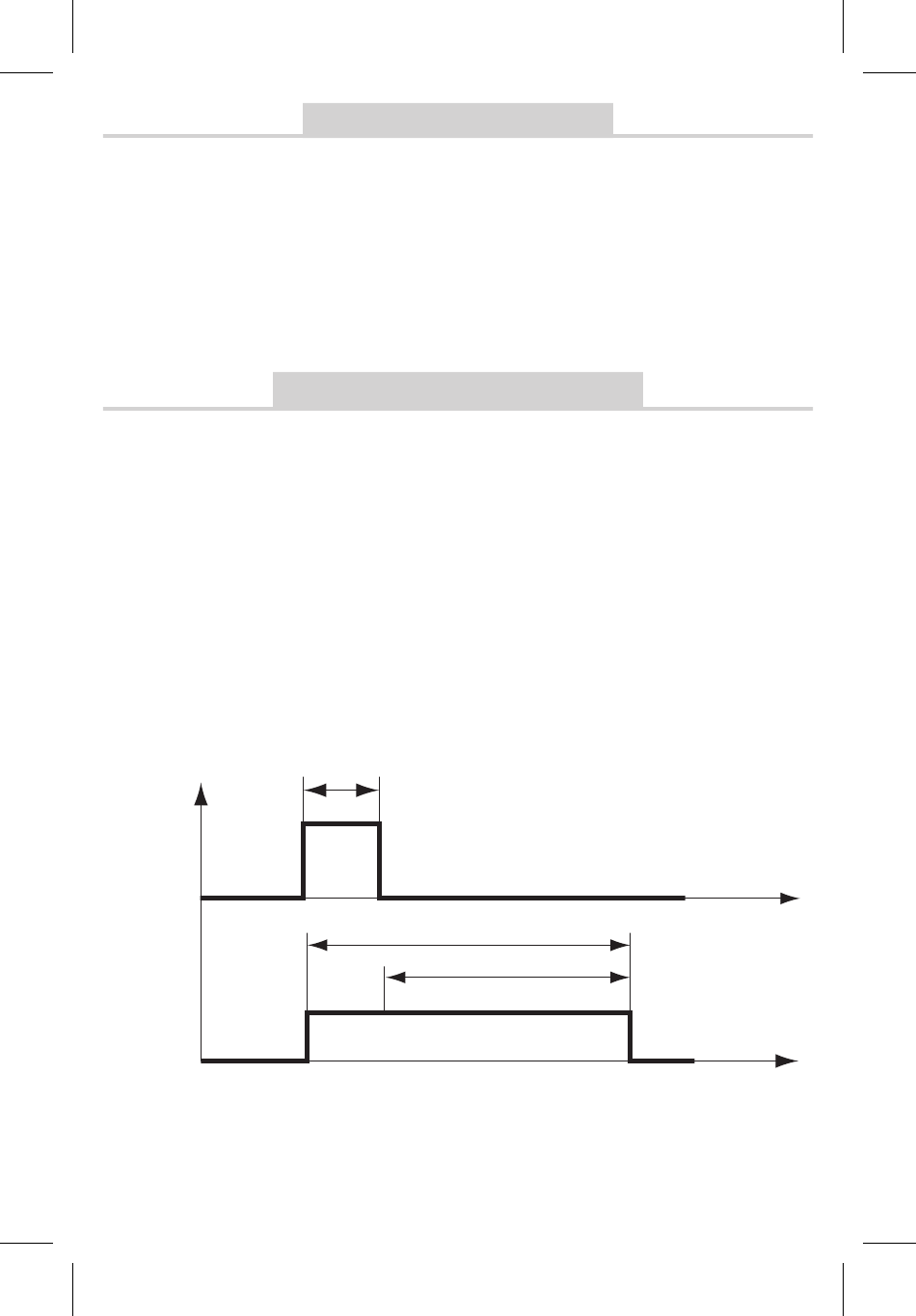

Qs
Qsc
ts = Tasteeinschaltungszeit
tc = Zeiteinstellung auf CS3-4
tcs = gesamte Einschaltungszeit der Belastung ts+tc
BESCHREIBUNG
ZEITEINSTELLUNG
ts
tcs
tc
t
t
