3.2

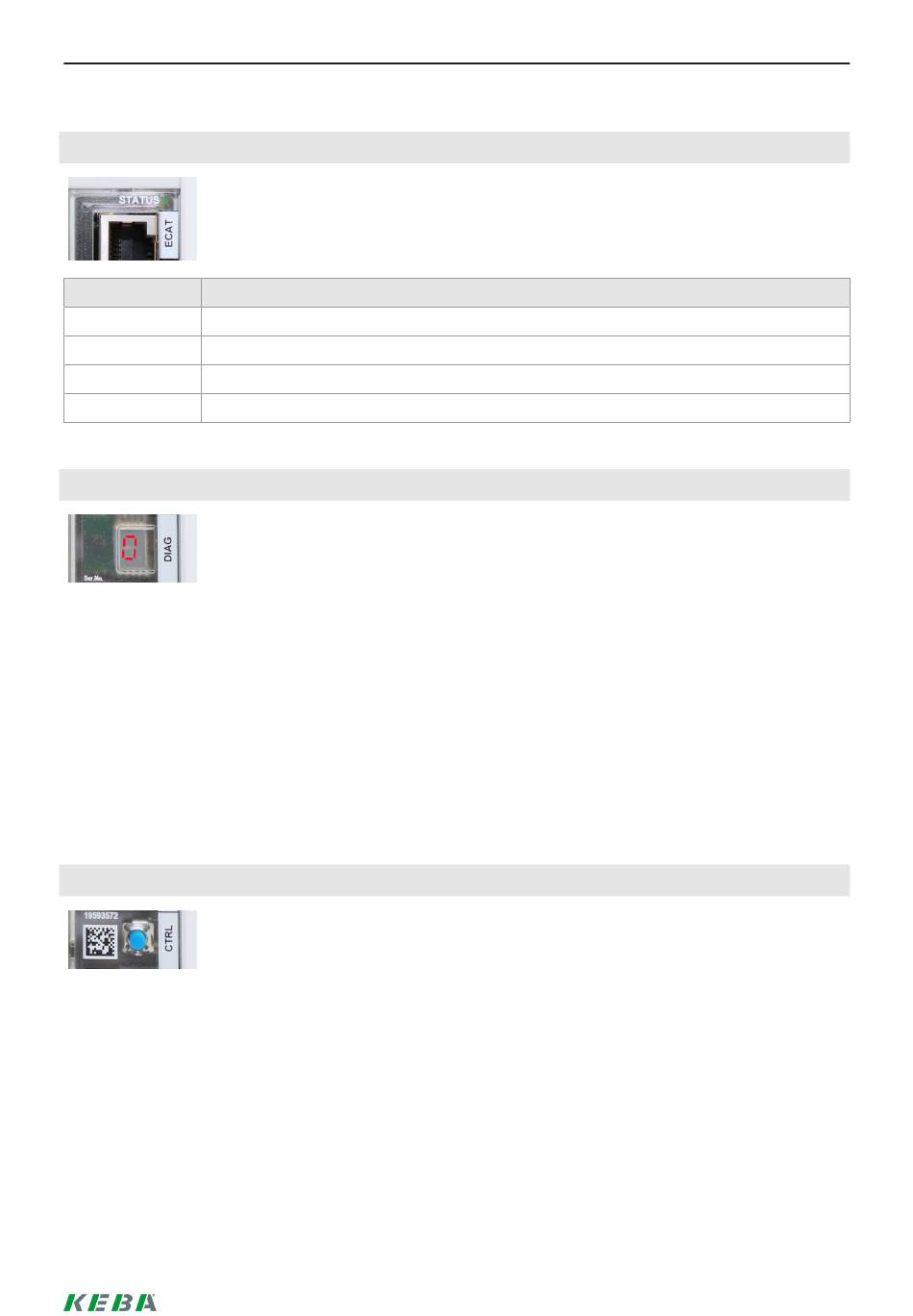

Statusanzeige der Steuereinheit
LED [Status]
An der Frontseite der Steuereinheit rechts oben befindet sich eine Status-LED.
LED Anzeige
Bedeutung
Dunkel
Keine Spannungsversorgung
Orange
Systemaktivität der Steuerung (Betriebssystem läuft)
Grün
Steuerung im Normalbetrieb
Rot
Fehlerstatus, Steuerung inaktiv
Diagnose Anzeige [DIAG]
Eine einstellige 7-Segment-Anzeige auf der Frontseite der CP Baugruppe dient zur An-
zeige des Hochlauf- und Betriebsstatus, sowie der Fehlercodes.
●
Zahl 0 – Normaler Betriebsmodus.
●
Zahlen > 0 beschreiben im Hochlauf den Fortschritt.
●
Unterschiedliche Zeichen (z.B. □, II, ...) oder Großbuchstaben beschreiben nach dem Hochlauf den Be-
triebszustand.
●
Der Dezimalpunkt dient als Auslastungsanzeige. Ein blinkender Dezimalpunkt signalisiert, dass die CPU
nicht vollständig ausgelastet ist.
●
Fehler werden parallel zu den Zuständen angezeigt.
●
Fehler werden immer durch ein Durchschalten des Status und der Anzeige einer zwei- oder dreistelligen
Fehler/Infosequenz signalisiert (z.B. „-, 0, -, E, 1, 0"). Jedes Zeichen wird 1 Sekunde lang angezeigt.
Control Taste [Ctrl]
Die CTRL-Taste befindet sich unterhalb der 7-Segmentanzeige und dient als einfaches
Bedienelement der Baugruppe. Über den Taster kann die Steuereinheit in verschiedene
Betriebszustände geschaltet werden bzw. können verschiedene Kommandos ausgelöst
werden.
●
Es wird zwischen kurzen (< 0,5s), langen Tastendrücken (> 0,5s, < 10s) und sehr langem Tastendruck
unterschieden (> 10s).
●
Mit einem langen Tastendruck wird das Menü geöffnet.
●
Mit kurzen Tastendrücken kann durch die einzelnen Kommandos weitergeschaltet und selektiert wer-
den. Die Kommandos werden jeweils in der 7-Segment-Anzeige dargestellt.
●
Mit langen Tastendrücken wird das Kommando ausgeführt und in den neuen Status gewechselt.
●
Wird die CRTL-Taste länger als 10 Sekunden gedrückt gehalten, dann wird ein Hardware-Reset der
Steuereinheit ausgelöst.
Systemübersicht
11/64
