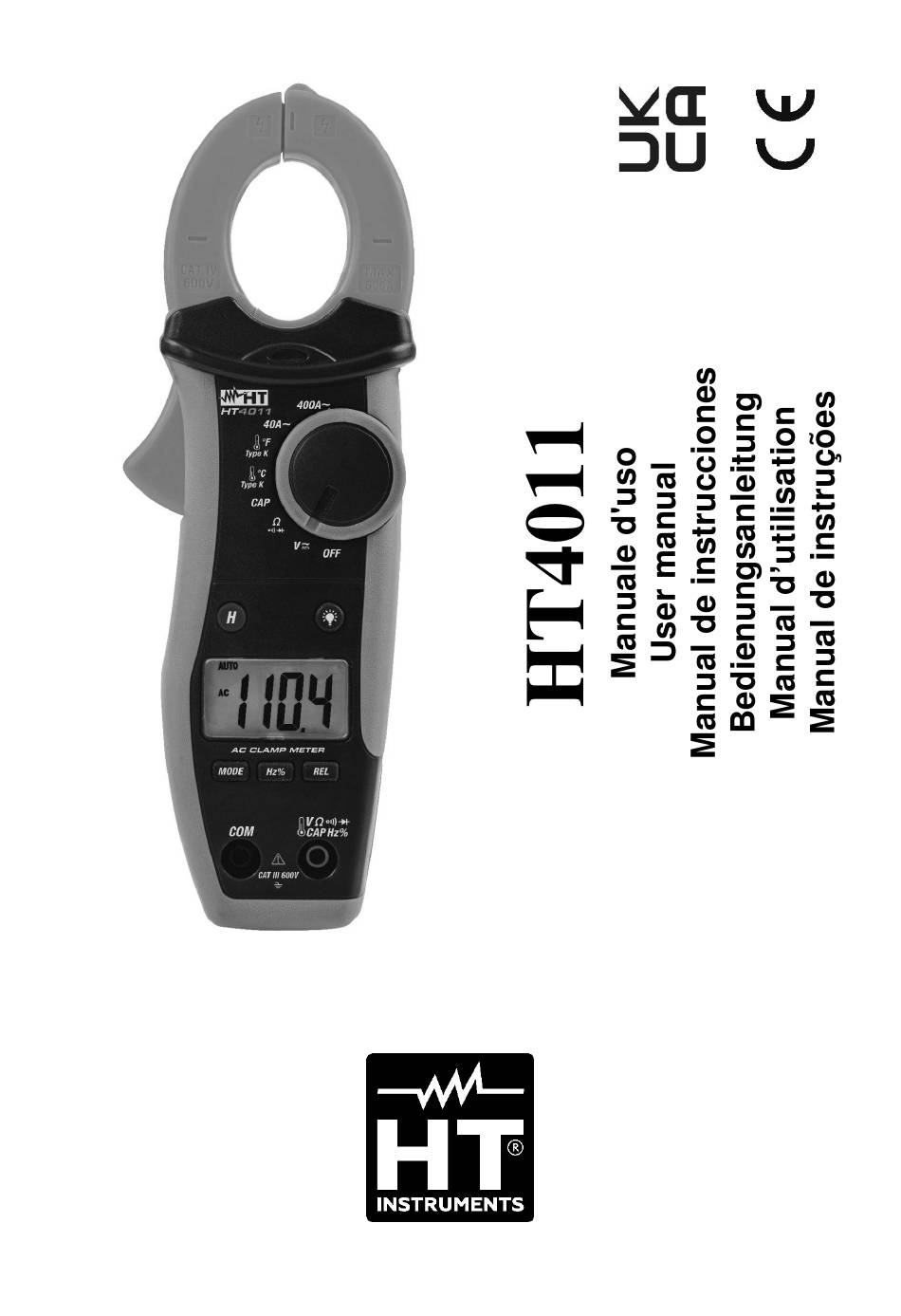

- Seite 1 © Copyright HT ITALIA 2024 Release 5.00 - 10/07/2024...
- Seite 24 ENGLISH User manual © Copyright HT ITALIA 2024 Release EN 5.00 - 11/07/2024...
- Seite 45 DEUTSCH Bedienungsanleitung © Copyright HT ITALIA 2024 Ausführung DE 5.00 - 10/07/2024...
- Seite 46 HT4011 INHALT SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........2 1.1. Vorwort ..........................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Messkategorien-Definition (Überspannungskategorien)........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 2.2.
-
Seite 47: Sicherheitsvorkehrungen Und Verfahren
HT4011 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol vorangestellt ist. -
Seite 48: Während Des Gebrauchs
HT4011 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. • Bevor Sie den Funktionswahlschalter drehen und den Messbereich ändern, entfernen Sie den Leiter von der Zange oder die Messleitungen vom Stromkreis. -
Seite 49: Allgemeine Beschreibung
HT4011 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: • DC und AC Spannung bis 600V • AC Strom bis 400A • Widerstand- und Durchgangstest mit Summer • Kapazität • Frequenz mit Messleitungen • Duty Cycle (Arbeitszyklus) • Diodenprüfung •... -
Seite 50: Vorbereitung Zum Gebrauch
HT4011 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. -
Seite 51: Nomenklatur
HT4011 4. NOMENKLATUR 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Zangenbacken 2. AC Spannung Detektor 3. Funktionswahlschalter 4. Zangenöffner 5. HOLD Taste Taste 7. LCD-Anzeige 8. MODE Taste 9. REL Taste 10. Hz% Taste 11. Eingangsbuchse COM 12. V CAPHz% Eingangsbuchse Abb. 1: Gerätebeschreibung 4.1.1. -
Seite 52: Beschreibung Der Funktionstasten
HT4011 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD Taste Durch Drücken der “HOLD” Taste aktivieren Sie die Data HOLD Funktion, um die Anzeige des Messwertes einzufrieren. Das Symbol “HOLD” wird angezeigt. Dieser Betriebsmodus wird deaktiviert, wenn die “HOLD” Taste erneut gedrückt oder der Funktionswahlschalter gedreht wird. -
Seite 53: Anweisungen Zum Gebrauch
HT4011 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG WARNUNG Die maximale DC Eingangsspannung beträgt 600Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 54: Ac Spannungsmessung
HT4011 5.2. AC SPANNUNGSMESSUNG WARNUNG Die maximale AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 55: Frequenzmessung Und Duty Cycle-Messung
HT4011 5.3. FREQUENZMESSUNG UND DUTY CYCLE-MESSUNG WARNUNG • Bei der Frequenzmessung mit Messleitungen ist die maximale AC Eingangsspannung 600Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 56: Widerstandsmessung
HT4011 5.4. WIDERSTANDSMESSUNG WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung der Zange für Widerstandsmessung 1. Wählen Sie die Stellung aus 2. Verbinden Sie die rote Messleitung mit der V... -
Seite 57: Durchgangstest Und Dioden-Test
HT4011 5.5. DURCHGANGSTEST UND DIODEN-TEST WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 2: Verwendung der Zange für Durchgangstest und Dioden-Test 1. Wählen Sie die Stellung 2. Drücken Sie die MODE Taste mehrmals, bis das Symbol “ “ auf dem Display erscheint, um den Durchgangstest zu starten. -
Seite 58: Kapazitätmessung
HT4011 5.6. KAPAZITÄTMESSUNG WARNUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Abb. 8: Verwendung der Zange für Kapazitätmessung 1. Wählen Sie die CAP Stellung aus. 2. Verbinden Sie die rote Messleitung mit der V... -
Seite 59: Temperaturmessung Mit K-Typ
HT4011 5.7. TEMPERATURMESSUNG MIT K-TYP WARNUNG Setzen Sie die Temperaturprobe nicht in Kontakt mit unter Spannung stehenden Oberflächen. Spannungen höher als 30Vrms oder 60VDC verursachen das Risiko eines elektrischen Schlages. Abb. 9: Verwendung der Zange für Temperaturmessung 1. Wählen Sie die TypeK°C oder TypeK°F Stellung aus. -
Seite 60: Ac Strommessung
HT4011 5.8. AC STROMMESSUNG WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 10: Verwendung der Zange für Wechselstrommessung 1. Wählen Sie die Stellung 40A oder 400A aus 2. Setzen Sie den Leiter ins Zentrum der Zangenöffnung, damit Sie eine genauere Ablesung der Messwerte erhalten (Abb.10). -
Seite 61: Wartung Und Pflege
HT4011 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. -
Seite 62: Technische Daten
HT4011 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Genauigkeit ist angegeben als ±[% Abl. + (Ziff. * Auflösung)] au 18°C28°C, <75%RH. AC Spannung (Autorange) Eingangswi Bereich Auflösung Genauigkeit Bandbreite Überlastschutz derstand 4.000V 0.001V 40.00V 0.01V (1.8%Abl+8Ziff) 50-400Hz 600VDC/ACrms 400.0V 0.1V... -
Seite 63: Referenz Richtlinien
HT4011 Frequenz mit Messleitungen (Autorange) Empfindlic Überlastschutz Bereich Auflösung Genauigkeit hkeit 0.01Hz 10.00Hz 49.99Hz 0.1Hz 50.0Hz 499.9Hz 600VDC/ACrms (1.5%Abl+2Ziff) 15Vrms 0.001kHz 0.500kHz 4.999kHz 0.01kHz 5.00kHz 10.0kHz Temperatur mit K-Fühler (Autorange) Bereich Auflösung Genauigkeit (*) Überlastschutz... -
Seite 64: Zubehör
HT4011 7.3. ZUBEHÖR 7.3.1. Standard-Lieferumfang • Messleitungen • Adapter + Type K Temperaturfühler • Schutztasche • Bedienungsanleitung • Batterie 7.3.2. Optionales Zubehör • K-Typ Fühler für Luft- und Gastemperatur Code TK107 • K-Typ Fühler für die Temperatur von halb festen Substanzen Code TK108 •... -
Seite 65: Service
HT4011 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,... - Seite 108 PORTUGUÊS Manual de instruções © Copyright HT ITALIA 2024 Versão PT 5.00 - 11/07/2024...
