Einleitung Die Angaben in dieser Anleitung beziehen sich auf eine 7-Zoll-Geräteserie mit Windows CE, so dass das von Ihnen erworbene Gerät möglicherweise einige der hier beschriebenen Funktionen nicht besitzt; zudem können auch die Bilder von den tatsächlichen Bildern abweichen. Die Einleitung und entsprechende Informationen in der Anleitung dienen nur der Bezugnahme.
Seite 4
Benutzen Sie Ihre Beine oder Teile Ihres Körpers nicht als Computerablage, um ein Unwohlsein oder Verletzungen aufgrund von Hitzeentwicklung zu vermeiden. Sie dürfen nicht auf den Anzeigebildschirm drücken oder ihn berühren. Legen Sie auch keine kleinen Gegenstände in die Sichtlinie, damit diese nicht nach vorne geschoben werden können.
Transportschutz Vor dem Transport Ihres Computers müssen Sie ihn und alle daran angeschlossenen Peripheriegeräte ausschalten, um die Anschlüsse nicht zu beschädigen. Entfernen Sie Ihren Computer daher nie, wenn er eingeschaltet ist. Schließen Sie den Anzeigebildschirm, um die Tastatur und den Anzeigebildschirm zu schützen.
Seite 6

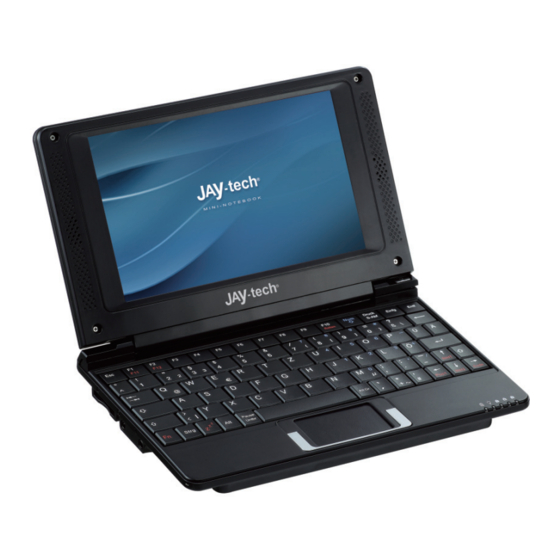

Vorderseite intern Das JAY-BOOK besitzt ein außergewöhnliches Design und nach dem Lesen dieser Anleitung können Sie seine Funktionen besser verstehen. Anhand der folgenden Abbildung werden die unterschiedlichen Teile auf der JAY-BOOK-Vorderseite erklärt.
Seite 7
LCD-Bildschirm Funktional unterscheidet sich dieser Anzeigebildschirm nicht von dem Bildschirm eines Desktop-Computers. Der Computer ist mit einem LCD-Bildschirm ausgestattet, der dieselben visuellen Effekte bietet wie ein Desktop-Bildschirm; wischen Sie ihn einfach mit einem weichen Tuch ohne Chemikalien ab (bei Bedarf kann das Tuch mit klarem Wasser befeuchtet werden).
Seite 8
Statusanzeige (Vorderseite) Akkuladeanzeige Die Akkuladeanzeige zeigt (LED) folgenden Status an: Eingeschaltet: Nach Anschluss an den Netzstrom leuchtet die Anzeige rot, was bedeutet, dass der Akku aufgeladen wird, während ein gelbes Licht für einen voll aufgeladenen Akku steht. Ausgeschaltet: Das Gerät ist nicht an den Netzstrom angeschlossen und der Akku wird nicht aufgeladen. Betriebsanzeige Wenn Sie Ihren Computer einschalten, leuchtet die Betriebsanzeige (gelb), und wenn Daten gespeichert werden müssen (Pause), fängt sie an zu blinken.
Seite 9
Unterseite Anhand der nachstehenden Abbildung können Sie die unterschiedlichen Teile auf der Unterseite des Computers identifizieren. Die Unterseite kann sehr heiß werden; seien Sie während des Computerbetriebs vorsichtig. Während des Aufladens und des Betriebs ist eine hohe Temperatur ganz normal. Stellen Sie das eingeschaltete Gerät nicht auf eine weiche Oberfläche wie ein Bett oder Sofa, denn dadurch wird die Öffnung für die Hitzeableitung blockiert.
Seite 10
Akkuabdeckung Die abnehmbare Akkuabdeckung dient zum Schutz des Akkus. Akku Der Akku wird nach dem Anschluss an den Netzstrom aufgeladen und versorgt den Computer weiterhin mit Strom, wenn die Versorgung mit Netzstrom für kurze Zeit unterbrochen wird. Die Lebenszeit des Akkus hängt von der allgemeinen Nutzung und den Spezifikationen des Computers ab.
Seite 11
Rechte Seite Anhand der nachstehenden Abbildung können Sie die unterschiedlichen Teile auf der rechten Seite des Computers identifizieren. USB-Anschluss (2.0) Es sind 2 USB-Anschlüsse für die Verbindung eines USB-Datenträgers, einer Maus und anderer Geräte verfügbar.
Seite 12
Linke Seite Anhand der nachstehenden Abbildung können Sie die unterschiedlichen Teile auf der linken Seite des Computers identifizieren. Steckplatz für Speicherkarte Der im Steckplatz eingebettete Reader liest MMC/SD-Speicherkarten von Geräten wie Digitalkamera, MP3- Player, Handy und PDA. Ohrhörerausgang Der Stereo-Ohrhörerausgang (3,5 mm) ist ein Anschluss für Audioausgangssignale vom Computer. Der eingebaute Lautsprecher stoppt die Tonwiedergabe automatisch, wenn ein Anschluss an diesen Ausgang vorgenommen wird.
Seite 13
Rückseite Anhand der nachstehenden Abbildung können Sie die unterschiedlichen Teile auf der Rückseite des Computers identifizieren. Gleichstromeingang (DC) Das Netzteil versorgt diesen Anschluss mit Netzstrom, der in Gleichstrom umgewandelt wurde. Über diesen Anschluss wird der Computer mit Strom versorgt und der Lithium-Akku aufgeladen. Schließen Sie das Netzteil so oft wie möglich an, um eine Beschädigung des Computers und des Akkus zu vermeiden.
System: Integriertes Betriebssystem Windows CE 6.0 – hohe Sicherheit & virenfrei. Inbetriebnahme HINWEIS! Vor dem Aufklappen des Displays bitte den „POWER“ Knopf oben rechts drücken. INFO! Das Jay-Book 9901 kann ohne Betriebsunterbrechung zugeklappt werden. 2.1 Berührungsgesteuertes Touchpad Klicken/antippen-Cursor springt zu einem Element und linke Taste drücken oder Touchpad mit Fingerspitze sanft antippen.
Seite 15
Doppelt klicken/antippen-eine übliche Methode zur direkten Ausführung des ausgewählten Programmsymbols. Anhand der folgenden zwei Grafiken erzeugen Sie denselben Effekt. Ziehen-hiermit wählen Sie das gewünschte Element aus und ziehen es zur gewünschten Stelle. Anhand der folgenden zwei Grafiken erzeugen Sie denselben Effekt.
2.2 Notabschaltung Lässt sich Ihr Betriebssystem nicht normal herunterfahren, halten Sie den Ein-/Ausschalter solange gedrückt, bis sich das System automatisch ausschaltet. Verwenden Ihres Notebook-Computers 3.1 Grundbedienung 3.1-1 Hoch-/Herunterfahren Hochfahren Sie müssen den Laptop erst hochfahren, um mit ihm arbeiten zu können. Nach dem Drücken des Ein- /Ausschalters, oben rechts, können Sie das Display öffnen.
Einzelklick 3.1-2 Reset Sollte sich das Gerät „aufgehängt“ haben, so drücken Sie mit Hilfe eines Stiftes oder einen ähnlich dünnen Gegenstand in das Reset-Loch neben der Akkuabdeckung, wonach das System automatisch neu startet. 3.1-3 Aufladen Wird der Computer nicht mehr mit Strom versorgt oder die Akkuladung reicht nicht aus, müssen Sie den Akku aufladen, denn sonst schaltet sich das Gerät automatisch aus.
Seite 18
Dialogfeld „Wireless Network Switch“ klicken Sie auf „Turn On“ und schließen sie das Fenster. Doppelklicken Sie nun auf das Stromsymbol unten rechts auf dem Desktop. Es blendet sich ein Dialogfeld ein. Wählen Sie die Option „Informationen zu Drahtlos“. 1. Wi-Fi-Einstellungen: Klicken Sie auf das Wi-Fi-Symbol unten rechts auf dem WINDOWS CE-Desktop und der Dialog gemäß...
Seite 19
2. Klicken Sie hier auf „Informationen zu Drahtlos“ und es wird der folgende Dialog angezeigt: Wählen 3. Der Computer durchsucht das Drahtlosnetzwerk automatisch. Wählen Sie das Drahtlosnetzwerk gemäß Ihrer tatsächlichen Situation. Ist für die Verbindung des Wi-Fi-Netzwerks die Eingabe eines Codes erforderlich, fragen Sie Ihren Netzwerkmanager nach diesem Code.
Seite 20
Eingabe Wählen Wählen Feld „Verschlüsselung“ (Encryption) Verschlüsselungsstandard, Feld „Authentifizierung“ (Authentication) Authentifizierungsmethode Feld „Netzwerkschlüssel“ (Network key) Ihren Netzwerkschlüssel-Code. Hinweis: 1) Die Einstellungen „Verschlüsselung“, „Authentifizierung“ „Netzwerkschlüssel“ müssen Eingaben verbindenden Drahtlosrouter übereinstimmen, da sonst keine Verbindung mit dem Netzwerk zustande. 2) Nach einiger Benutzungszeit sind einzelne Router eventuell nicht mehr verbunden. Nach dem Löschen muss verbunden werden.
Siehe hierzu folgende Abbildung: Zeigt Verbindung an 5. Durchsuchen der Internet-Webseite Ist die Verbindung mit dem Netzwerk hergestellt, klicken Sie das Symbol auf dem Desktop doppelt an, um Webseiten zu durchsuchen und online zu surfen.
Seite 22
3-2-2 3G-Netzwerk Verbinden Sie zuerst das 3G-Modem mit dem USB-Anschluss des Computers und warten Sie mehrere Minuten, bis das Modem erkannt wird. Öffnen Sie dann den 3G-Modem-Einwählbildschirm anhand folgender Schritte: 1. Wählen Sie Start – Einstellungen – Netzwerk- und DFÜ-Verbindungen wie nachstehend dargestellt ist: Doppelklick...
Seite 23
2. Klicken Sie 3G Modem doppelt an und der Einwähldialog blendet sich ein. Dieses Symbol kann direkt angeklickt werden, um ohne Eingabe des Benutzernamens und des Codes eine Verbindung herzustellen. Siehe hierzu folgende Abbildung: Einzelklick 3. Nach mehreren Sekunden wird ein “Rausch”-Ton ausgegeben, was bedeutet, dass das 3G- Drahtlosnetzwerk verbunden ist und im Internet gesurft werden kann.
Seite 24
Einzelklick Ist ein Surfen im Internet nicht erforderlich, kann die Verbindung getrennt werden (Disconnect „Verbindung trennen“), um mit Anwendungen fortzufahren. Hinweis: Auf dem Gerät ist ein 3G-Modemantrieb installiert, der nur ein HUAWEI-Modem unterstützt (E180, E220 und 770); zudem unterstützt die Karte GSM- und WCDMA-Karten. (GSM ist der derzeit am häufigsten verwendete Handystandard, während es sich bei WCDMA um mobile 3G- Kommunikationstechnologie handelt).
3.2-3 10/100 MB LAN-Netzwerk Nur das verdrahtete LAN für Internetverbindung gestattet dem Benutzer, sich anhand von zwei Methoden mit dem Internet zu verbinden. Methode mit dynamischem IP Beim Anschluss des verdrahteten Netzwerks verbindet sich der Computer automatisch mit dem verdrahteten Breitband-Netzwerk. Methode mit statischem IP Die Verbindung des aktuellen LAN-Routers mittels statischem IP ist wie folgt dargestellt: Doppelklick...
Seite 26
Doppelklick Wählen Sie “GETCE6B1”, um die Netzwerkeinstellungen einzugeben.
Seite 27
Eingabe Wählen Sie “IP-Adresse” (IP-Adress) und dann “Specify an IP address” (IP-Adresse angeben). Geben Sie die Daten für IP address (IP-Adresse), Subnet mask (Subnetzmaske) und Default Gateway (Standardgateway) anhand der obigen Abbildung ein. Die bestimmten Einstellungen müssen gemäß der Konfiguration des Routers vorgenommen werden. Wenden Sie sich bei Unklarheiten an Ihren Netzwerkmanager.
3. Sind die Parameter eingestellt und ist der Drahtanschluss hergestellt, wird eine automatische Verbindung zum Netzwerk hergestellt. Zeigt Verbindung an Anwendung der Office-Software Die Office-Anwendungen auf dem Mini-Notebook-Computer bestehen aus Microsoft WordPad, SoftMaker TextMaker, SoftMaker PlanMaker, SoftMaker Presentations und dem Foxit PDF Viewer, wie Sie in den folgenden Abbildungen sehen können.
3.3-4 Foxit Reader PDF Viewer Media Player 3.4-1 Videowiedergabe 1. Klicken Sie das Media Player-Symbol auf dem Desktop doppelt an und folgender Dialog blendet sich ein:...
Seite 33
Wählen 2. Wählen Sie File (Datei) in dem Menü, um die wiederzugebenden Dateien wie nachstehend angezeigt zu öffnen (bei Wahl von Dateien können nur Dateien vom Dateityp All Files (Alle Dateien) angezeigt werden):...
Seite 34
Wählen Einzelklick Wählen 3. Klicken Sie auf [OK] und die Videodatei wird als Vollbild wiedergegeben. Drücken Sie die ESC-Taste, wenn Sie das Vollbild beenden möchten. Der Player ist ein Decoder für eine schnelle und deutliche Wiedergabe, er unterstützt Video mit einer Auflösung von 720x480. Zudem unterstützt der Player nur das Decodierungsformat MJPEG.
3.4-2 PLAYER Klicken Sie den “Player” auf dem Desktop doppelt an, so dass die Software für Decodierung zum Einsatz kommt; es werden zudem weit mehr Mediendateiformate unterstützt als bei dem “Media Player”. Allerdings ist die Wiedergabegeschwindigkeit einer Videodatei aufgrund von Softwaredecodierung nicht so schnell wie bei dem “Media Player”.
Einzelklick Hinweis: 1. Eine Aufnahme kann nur nach Anschluss eines externen Mikrofons gemacht werden. 2. Während der Wiedergabe von Audio/Video kann keine Aufnahme gemacht werden. Spiele Klicken Sie das Symbol “Games” (Spiele) auf dem Desktop doppelt an und es blenden sich die Spielsymbole ein.
Wählen Dateiverwaltung „Mein Gerät“ (Arbeitsplatz) Klicken Sie das Symbol “Mein Gerät” (Arbeitsplatz) auf dem Desktop doppelt an und es blendet sich die Dateiverwaltung ein. Die Dateiverwaltung besteht aus: Control panel (Systemsteuerung), Flash Disk (Flash- Datenträger), Anwendungen und dem Betriebssystem wie nachstehend abgebildet ist: Hinweis: Die Systemdateien dürfen nicht gelöscht werden, denn der Computer wird sonst nicht mehr funktionieren.
3.6-1 Eingebauter Flash-Datenträger Öffnen Sie „Mein Gerät“. Eine Datei ist mit dem Symbol “Flash Disk” (Flash-Datenträger) gekennzeichnet, wobei es sich um einen eingebauten Flash-Datenträger zum Speichern von Daten handelt.
Flash 3.6-2 SD-Karte Haben Sie eine SD-Karte (bis max. 32GB) eingefügt, sehen Sie das entsprechende Symbol im Quellenmanager. Doppelklicken Sie auf “Storage Card” (Speicherkarte), um die Dateien auf der SD-Karte zu durchsuchen.
3.6-3 USB-Datenträger Haben Sie einen USB-Datenträger angeschlossen, sehen Sie das entsprechende Symbol im Quellenmanager. Doppelklicken Sie auf “USB Disk” (USB-Datenträger), um die Dateien auf dem USB- Datenträger zu durchsuchen.
Abkürzungstasten Serien- Abkürzung Funktion Hinweis nummer IE-Browser Öffnet IE mit einer Taste Hintergrundlicht- Dunkelt Hintergrundlicht ab Hintergrundlicht+ Hellt Hintergrundlicht auf Wi-Fi-Schalter Startet Wi-Fi Fn+F11 Lautstärke- Verringert die Lautstärke Fn+F12 Lautstärke+ Erhöht die Lautstärke Bitte beachten: Die Systemsoftware wird ständig aktualisiert, daher können die in diesem Dokument verwendeten Bilder von denen des tatsächlichen Geräts abweichen;...
