MONTAGGIO SULLA BARRIERA FOTOELETTRICA
Eseguire un primo allineamento, a vista, della barriera dopo la sua installazione (e dopo
aver installato gli eventuali specchi deviatori), quindi:
• Agganciare il LAD5 all'emettitore lungo il suo asse verticale dal lato della finestra
ottica
(v. fig.1). Da un corretto accoppiamento tra il dispositivo e le barriere dipende il
buon esito dell'allineamento.
• Accertarsi che non vi siano persone nel raggio di azione della sorgente laser.
• Accendere il dispositivo mediante il suo comando ON/OFF (fig.1 particolare A).
• Verificare la presenza del raggio (di colore rosso) mediante un oggetto riflettente
bianco (p. es. foglio di carta), senza MAI verificare direttamente la presenza del
raggio.
POSIZIONE DEL
FASCIO LASER
• Verificare la presenza dello spot rosso sul lato ricevitore (alla stessa altezza del LAD5
sul lato emettitore).
• Nel caso in cui lo spot non si trovi nella posizione corretta regolare l'allineamento dei
due elementi agendo sulle staffe di montaggio.
• Per un preciso allineamento è conveniente ripetere la prova nella parte superiore,
nella parte inferiore ed al centro della barriera.
➔
Nel ripetere la prova, non capovolgere mai il LAD5: il fascio laser deve risultare
sempre posizionato come indicato in Figura 1.
2/16
LASER ALIGNMENT DEVICE
A

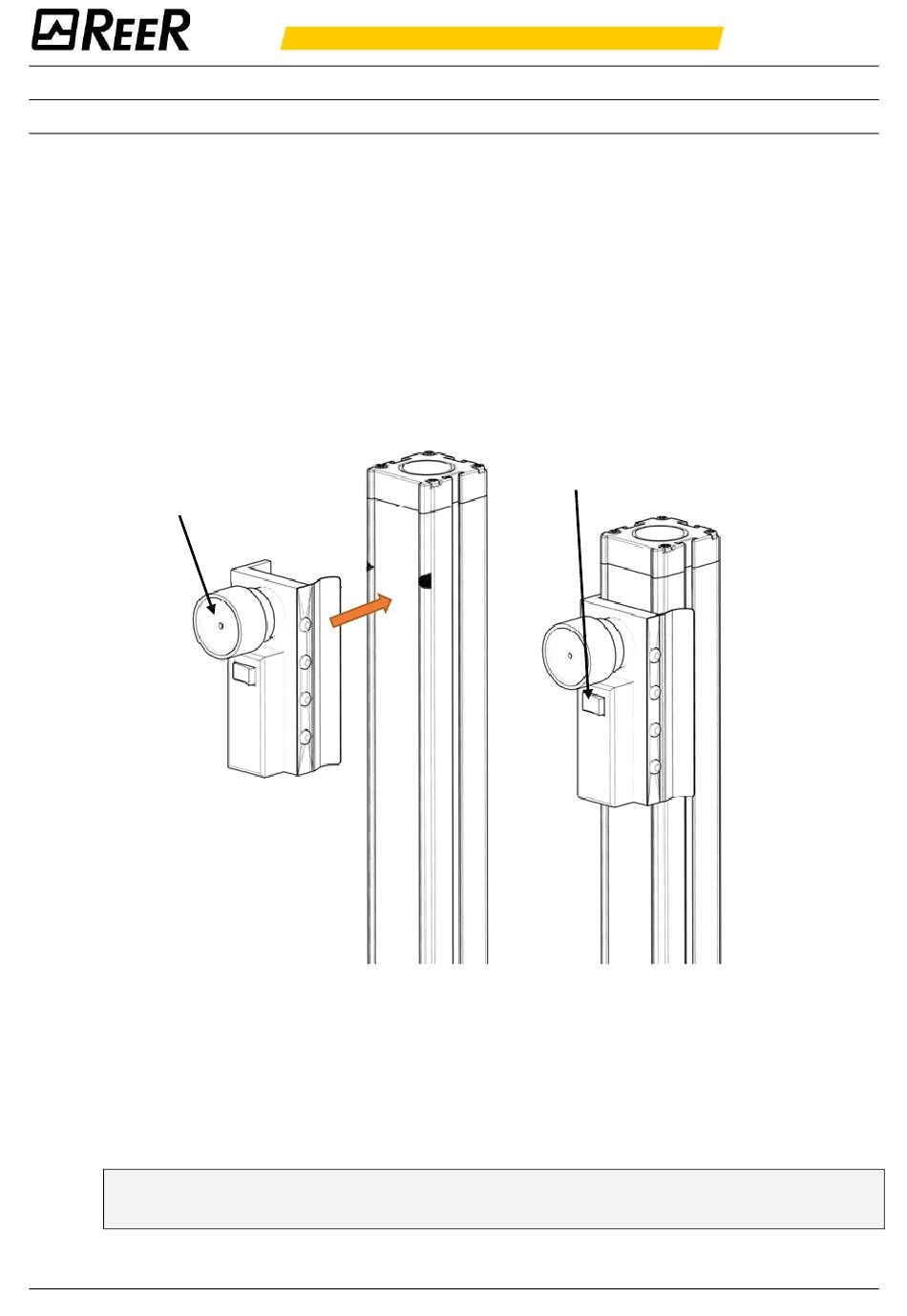

Figura 1
LAD5
