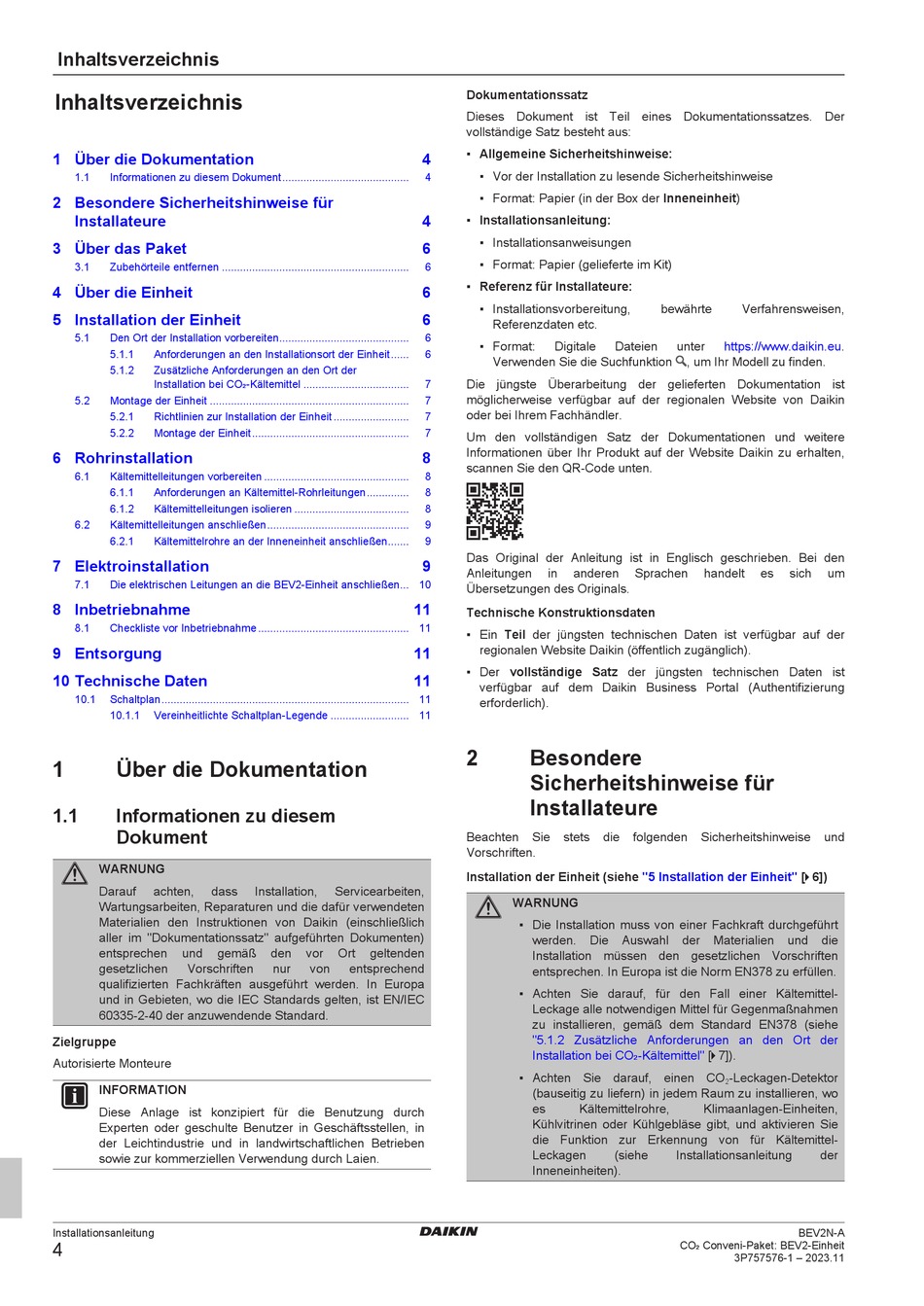

Daikin BEV2N112ACV1B Installationsanleitung Seite 4

Werbung

Inhaltsverzeichnis
Inhaltsverzeichnis
1 Über die Dokumentation
1.1
Informationen zu diesem Dokument..........................................
2 Besondere Sicherheitshinweise für
Installateure
3 Über das Paket
3.1
Zubehörteile entfernen ..............................................................
4 Über die Einheit
5 Installation der Einheit
5.1
Den Ort der Installation vorbereiten...........................................
5.1.1
Anforderungen an den Installationsort der Einheit......
5.1.2
Zusätzliche Anforderungen an den Ort der
Installation bei CO₂-Kältemittel ...................................
5.2
Montage der Einheit ..................................................................
5.2.1
Richtlinien zur Installation der Einheit .........................
5.2.2
Montage der Einheit....................................................
6 Rohrinstallation
6.1
Kältemittelleitungen vorbereiten ................................................
6.1.1
Anforderungen an Kältemittel-Rohrleitungen..............
6.1.2
Kältemittelleitungen isolieren ......................................
6.2
Kältemittelleitungen anschließen...............................................
6.2.1
Kältemittelrohre an der Inneneinheit anschließen.......
7 Elektroinstallation
7.1
Die elektrischen Leitungen an die BEV2-Einheit anschließen... 10
8 Inbetriebnahme
8.1
Checkliste vor Inbetriebnahme .................................................. 11
9 Entsorgung
10 Technische Daten
10.1
Schaltplan.................................................................................. 11
10.1.1
Vereinheitlichte Schaltplan-Legende .......................... 11
1
Über die Dokumentation
1.1
Informationen zu diesem
Dokument
WARNUNG
Darauf
achten,
dass
Wartungsarbeiten, Reparaturen und die dafür verwendeten
Materialien den Instruktionen von Daikin (einschließlich
aller im "Dokumentationssatz" aufgeführten Dokumenten)
entsprechen
und
gemäß
gesetzlichen
Vorschriften
qualifizierten Fachkräften ausgeführt werden. In Europa
und in Gebieten, wo die IEC Standards gelten, ist EN/IEC
60335-2-40 der anzuwendende Standard.
Zielgruppe
Autorisierte Monteure
INFORMATION
Diese Anlage ist konzipiert für die Benutzung durch
Experten oder geschulte Benutzer in Geschäftsstellen, in
der Leichtindustrie und in landwirtschaftlichen Betrieben
sowie zur kommerziellen Verwendung durch Laien.
Installationsanleitung
4
4
4
4
6
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
11
11
11
Installation,
Servicearbeiten,
den
vor
Ort
geltenden
nur
von
entsprechend
Dokumentationssatz
Dieses Dokument ist Teil eines Dokumentationssatzes. Der
vollständige Satz besteht aus:
▪ Allgemeine Sicherheitshinweise:
▪ Vor der Installation zu lesende Sicherheitshinweise
▪ Format: Papier (in der Box der Inneneinheit)
▪ Installationsanleitung:
▪ Installationsanweisungen
▪ Format: Papier (gelieferte im Kit)
▪ Referenz für Installateure:
▪ Installationsvorbereitung,
Referenzdaten etc.
▪ Format:
Digitale
Dateien
Verwenden Sie die Suchfunktion
Die jüngste Überarbeitung der gelieferten Dokumentation ist
möglicherweise verfügbar auf der regionalen Website von Daikin
oder bei Ihrem Fachhändler.
Um den vollständigen Satz der Dokumentationen und weitere
Informationen über Ihr Produkt auf der Website Daikin zu erhalten,
scannen Sie den QR-Code unten.
Das Original der Anleitung ist in Englisch geschrieben. Bei den
Anleitungen
in
anderen
Sprachen
Übersetzungen des Originals.
Technische Konstruktionsdaten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar auf dem Daikin Business Portal (Authentifizierung
erforderlich).
2
Besondere
Sicherheitshinweise für
Installateure
Beachten
Sie
stets
die
folgenden
Vorschriften.
Installation der Einheit (siehe
WARNUNG
▪ Die Installation muss von einer Fachkraft durchgeführt
werden.
Die
Auswahl
Installation müssen den gesetzlichen Vorschriften
entsprechen. In Europa ist die Norm EN378 zu erfüllen.
▪ Achten Sie darauf, für den Fall einer Kältemittel-
Leckage alle notwendigen Mittel für Gegenmaßnahmen
zu installieren, gemäß dem Standard EN378 (siehe
"5.1.2  Zusätzliche Anforderungen an den Ort der
CO₂-Kältemittel" [ 4  7]).
Installation bei
▪ Achten Sie darauf, einen CO
(bauseitig zu liefern) in jedem Raum zu installieren, wo
es
Kältemittelrohre,
Kühlvitrinen oder Kühlgebläse gibt, und aktivieren Sie
die Funktion zur Erkennung von für Kältemittel-
Leckagen
(siehe
Inneneinheiten).
bewährte
Verfahrensweisen,
unter
https://www.daikin.eu.
, um Ihr Modell zu finden.
handelt
es
sich
Sicherheitshinweise
Einheit" [ 4  6])
"5 Installation der
der
Materialien
und
-Leckagen-Detektor
2
Klimaanlagen-Einheiten,
Installationsanleitung
BEV2N-A
CO₂ Conveni-Paket: BEV2-Einheit
3P757576-1 – 2023.11
um
und
die
der

Werbung
