Montage des vorderen
Ablenkers
1. Positionieren Sie die rechte Seite des Ablenkers an der
Innenseite des Schneidwerks, so dass er sich 26 mm
nach innen und 13 mm tiefer als die seitliche
Auswurföffnung des Schneidwerks befindet (Bild 3).
2. Positionieren Sie die linke Seite des Ablenkers im
Inneren des Schneidwerks auf gleichem Niveau wie
die linke Kante des Schneidwerks (Bild 4).
3. Klemmen Sie dann das Ablenkblech fest.
5
2
1
3

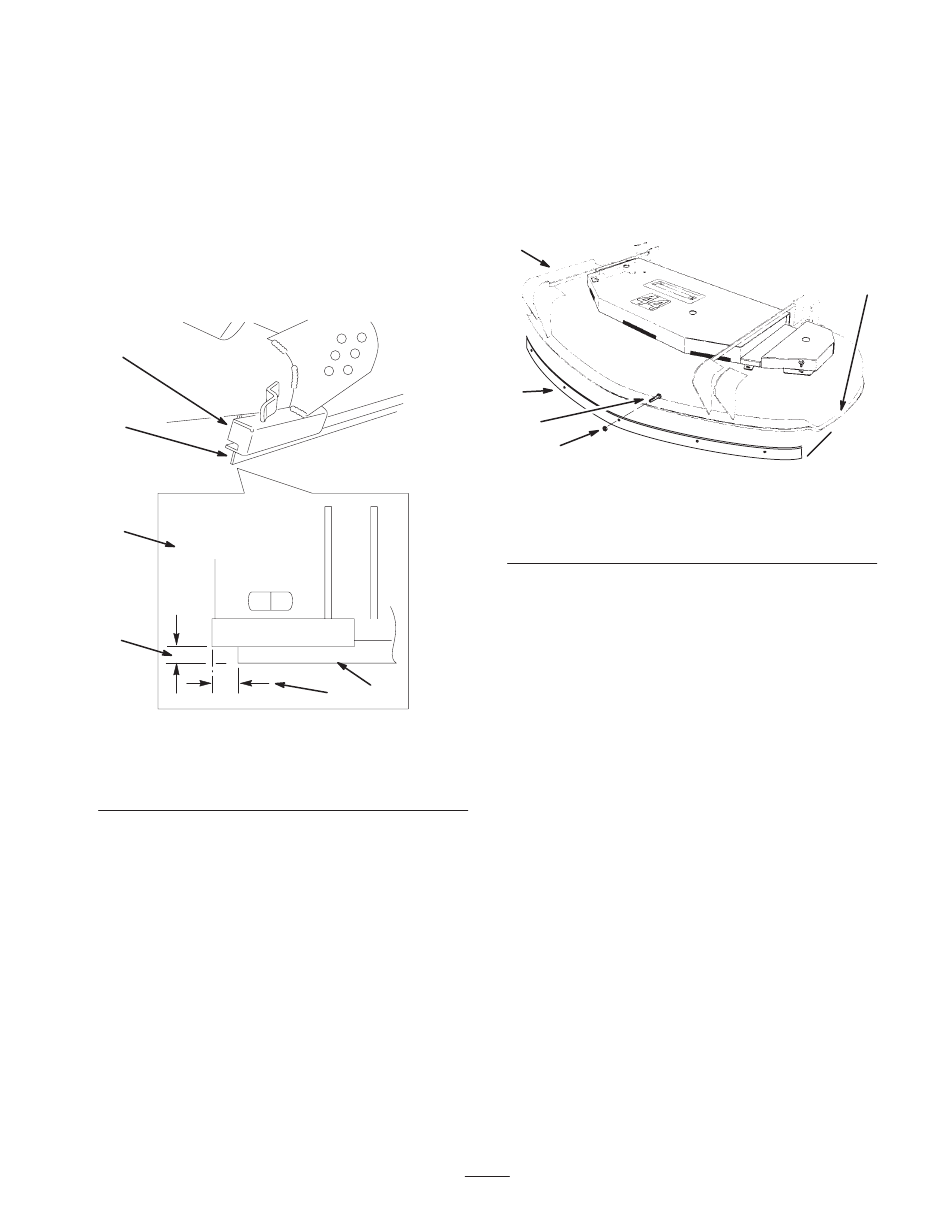

Bild 3
1. Frontansicht des
Schneidwerks
2. Vorderer Ablenker
2
4
m–5724
3. 13 mm
4. 26 mm
5. Seitenauswurföf f nung
4. Markieren Sie mit Hilfe des vorderen Ablenkers fünf
9 mm Löcher am Schneidwerk und bohren diese aus.
5. Befestigen Sie den vorderen Ablenker mit 5 Schrauben
(5/16 x 3/4") und 5 Sicherungsmuttern (5/16") am
Schneidwerk (Bild 4).
Hinweis: Stellen Sie sicher, dass sich der Schraubenkopf
an der Innenseite des Schneidwerks befindet. Siehe Bild 4.
4
1
2
3
1. Vorderer Ablenker
2. Schraube 5/16" x 3/4"
3. Sicherungsmutter
7
1213
Bild 4
4. Seitenauswurf
5. Linke Kante
5
