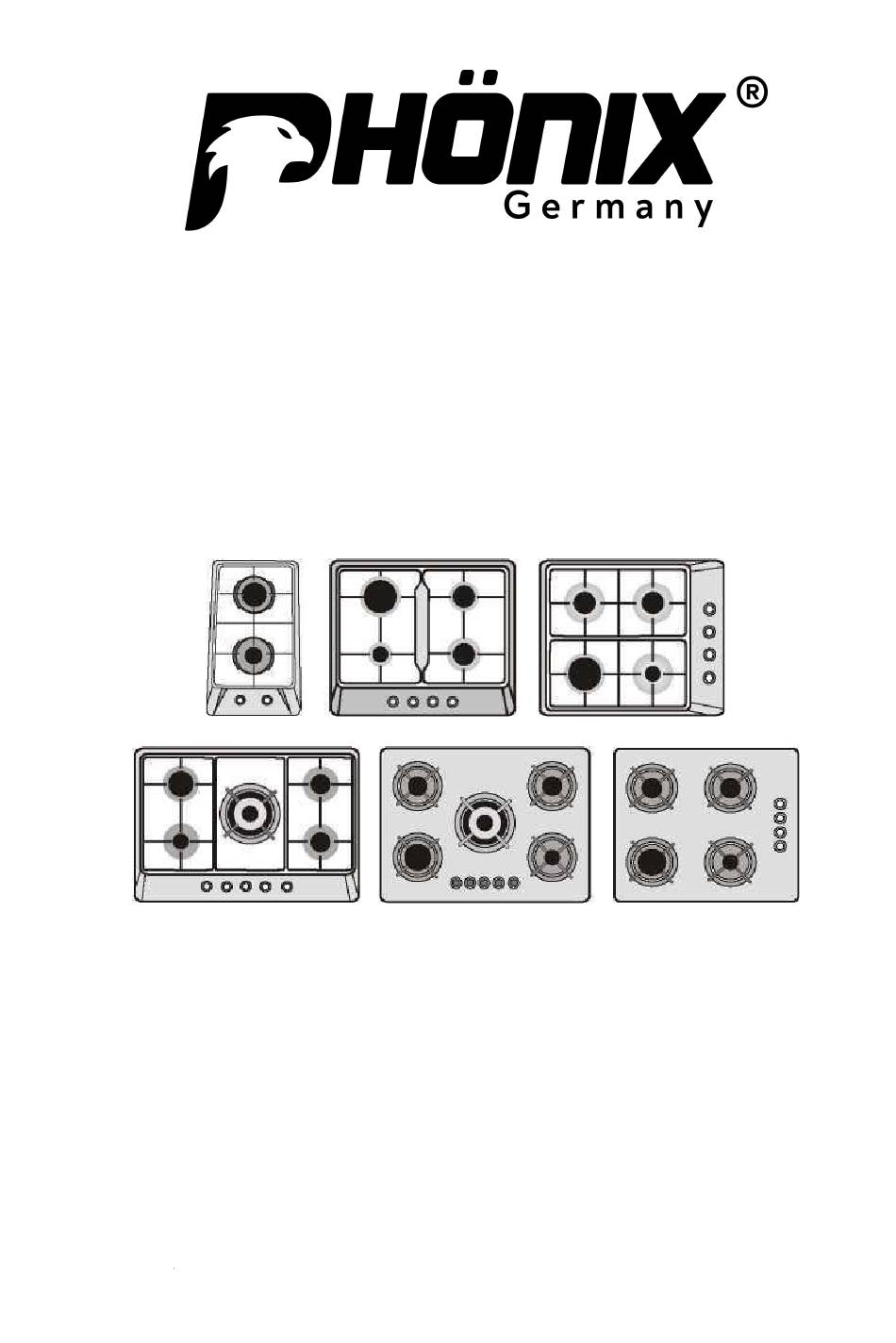

- Seite 1 HERD-BEDIENUNGSANLEITUNG Dieses Gerät darf nur in gut belüfteten Bereichen gemäß den geltenden Vorschriften installiert werden. Dieses Handbuch muss vor der Installation oder Verwendung dieses Geräts gelesen werden.
- Seite 2 Lieber Kunde, Zunächst einmal vielen Dank, dass Sie sich für uns und unser Produkt entschieden haben. Diese Anleitung enthält wichtige Informationen über die sichere und effiziente Nutzung, Installation und Wartung des Produkts. Bitte lesen Sie dieses Handbuch und die darin enthaltenen Anweisungen sorgfältig durch, bevor Sie das Gerät benutzen.
- Seite 3 SICHERHEITSHINWEISE und WARNUNGEN • Die Betriebsspannung des Geräts beträgt 220-230 Volt. • Achten Sie darauf, das Gerät mit einer geerdeten Leitung zu verwenden. • Verwenden Sie immer eine Sicherung in der Stromleitung. • Falls die Flammen des Brenners versehentlich erlöschen, wird die Brennersteuerung ausgeschaltet und mindestens 1 Minute lang nicht wieder angezündet.
- Seite 4 WARNUNGEN VOR DER NUTZUNG • Halten Sie brennbare und explosive Materialien vom Kocher fern. • Führen Sie den Gasschlauch nicht durch Bereiche, die zusätzlichem Gewicht oder schweren Stößen ausgesetzt sind. • Stellen Sie den Topf nicht zu schnell auf den Herd. •...
- Seite 5 - Nach dem Einbau der Einspritzdüsen sollte die Gaseinstellung (Bypass) vorgenommen werden. - Um die Einspritzdüsen auf Minimum zu stellen, drehen Sie die Schraube an der Armatur mit Hilfe eines Schraubendrehers in die Minimalposition. - Nach Abschluss der Einstellungen sollte autorisiertes Personal die Dichtungen und Markierungen am gesamten Gerät neu einstellen und die Etiketten mit den Informationen über das zuvor verwendete Gas und die Etiketten mit den Informationen über das neue Gas ersetzen.
- Seite 6 ABBILDUNG HERD- EINSTELLKNOPF Gasbrenner Die Verteilung des Gases auf die Brenner wird durch Drehen der Knöpfe vorgenommen. Die entsprechenden Symbole sind auf den Knöpfen oder auf dem Bedienfeld abgebildet, wobei sie je nach Modell variieren. Die folgenden Einstellungen können vorgenommen werden, um die auf dem Gerät angezeigten Symbole anzupassen.
- Seite 7 Verwendung der Heizplatten Die Markierungen bedeuten, dass jede der Positionen 1 - 3 eine eigene Leistung darstellt. Bevor Sie Ihren Elektroherd zum ersten Mal benutzen, sollten Sie ihn auf 3 (maximal) stellen und 10-15 Minuten im Leerlauf laufen lassen. Bei diesem Vorgang härtet das Material des Elektroherdes durch Verbrennen aus.
- Seite 8 WARTUNG UND REINIGUNG, DIE VOM VERBRAUCHER DURCHGEFÜHRT WERDEN KÖNNEN Für die Instandhaltung Ihres Geräts ist keine besondere Wartung erforderlich. Es ist jedoch sinnvoll, es alle zwei Jahre überprüfen zu lassen. Wenn sich die Knöpfe schwer drehen lassen oder wenn Sie Gas riechen, drehen Sie den Gashahn zu und rufen Sie den autorisierten Service an.
- Seite 9 Effiziente Nutzung des Ofens in Bezug auf Energie__________________________ Sie können die Elektro- und Gasgeräte, die Sie in Ihrem Haus verwenden, mit weniger Energie nutzen, ohne dass die gewünschte Leistung und der Komfort beeinträchtigt werden. Durch den Einsatz effizienter Haushaltsgeräte können Sie Geld bei Ihren Rechnungen sparen. Um das zu tun; Wählen Sie einen Topf, der für die zu kochenden Materials geeignet ist.
- Seite 10 VERWENDUNG VON GRILLEN und EMPFEHLUNGEN Die Topfroste auf dem Herd sind für den sicheren Gebrauch des Herdes ausgelegt. Vergewissern Sie sich vor der Benutzung, dass die Roste richtig platziert sind und die Gummifüße vollständig sind. - Stellen Sie keine Behälter mit verformten Böden auf die Roste, die ein Ungleichgewicht verursachen könnten.
- Seite 11 TABELLE DER TECHNISCHEN ABMESSUNGEN ABBILDUNG 6 INTEGRIERTE ABBILDUNG 5 DES EINBAUSYSTEMS MONTA FÜR ROSTFREIE UND EMAILLIERTE HERDE 700- FÜR GLASHERDE A-B : Befestigungslasche C : Dichtung D : Zähler E : Herduntertisch F : Oberer Ofentisch G : Befestigungsschraube ÜBERSICHTSPLAN Die Werte auf dem Gerät oder in den mit dem Produkt gelieferten Unterlagen sind die Werte, die in der Laborumgebung gemäß...
- Seite 12 ABBILDUNG 12 TABELLE MIT TECHNISCHEN DATEN FÜR HERDGAS Gasart Brenner Düsendurchmesser Nennwärme Nominaler Kapazität Gasverbrauch Klein 0,70 - 0,72 0,095 m Mittel 0,97 0,162 m3 / h Erdgas (Methan e) G20 Groß 0,115 - 0,120 0,267 m3 / h 20 mbar 0,295 m3 / h Klein 0,50...
- Seite 13 ABBILDUNG 9 ABMESSUNGEN DES EINBAUKOCHFLÄCHE ERKLÄRUNG Abmessungen ABBILDUNG Seitlich und frontal gesteuerter Einbauofen 60 und 70 Frontgesteuer ter 90 Glas- Inox- Einbauofen Frontgesteuer Einbauofen Domino Glas und Inox...
- Seite 14 INFORMATIONEN ZUM PRODUKT Auf der Grundlage der Verordnung über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte 2009/125/EG werden die folgenden Produktinformationen gemäß der Verordnung (EU) Nr. 66/2014 der Europäischen Kommission über Anforderungen an die umweltgerechte Gestaltung von Haushaltskochern gegeben. Informationen über Gasherde für den Haushalt Marke BEISPIELMODELL Werteinheit...
- Seite 15 WICHTIGE FUNKTIONEN, DIE VOR DEM ANRUF BEIM AUTORISIERTEN SERVICE AUSGEFÜHRT WERDEN MÜSSEN PROBLEM LÖSUNG Anzünden von Öfen: Der Zünder funktioniert nicht, wenn die - Sind die elektrischen Anschlüsse des Ofens korrekt? Herdknöpfe gedrückt werden. - Die Sicherung kann durchgebrannt sein. -Ist der Zünder sauber? - Sind die Kochstellen (Brenner, Brennerdeckel usw.) richtig angebracht?
- Seite 16 TECHNISCHE DATEN Produkt Gaskochfeld - 1 Brenner Domino-1010GBT Modell L.P.G Gaart N.G. I 3+ (28-30/37) I 3B/P (30) I 3B/P (50) I 2H I 2E Gaskategorie Butan : 28-30 mbar Propan - Butan: 30 Propan-Butan: Nenndruck 20 mbar 20/25 mbar...
