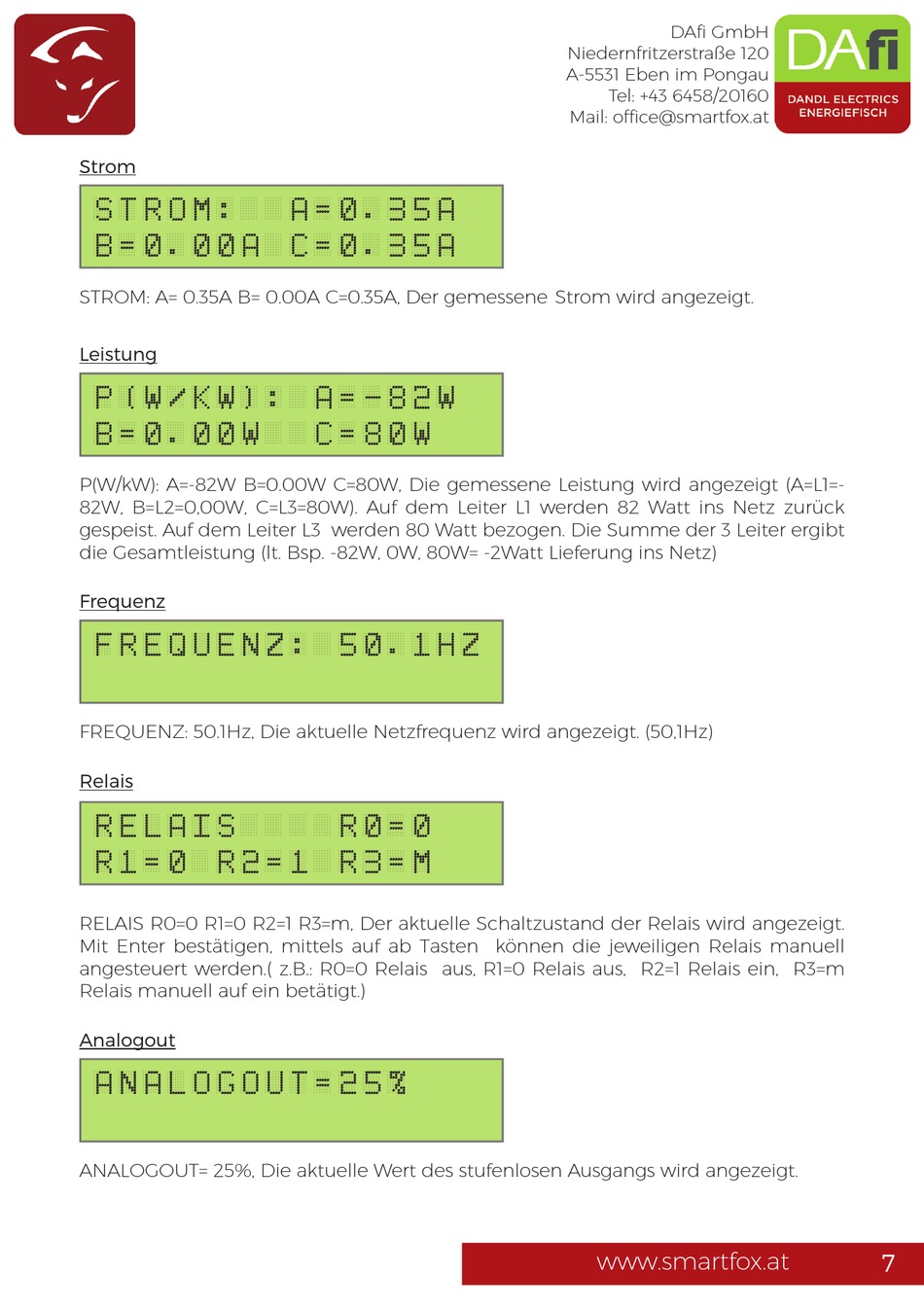

Strom
S T R O M :
B = 0 . 0 0 A
STROM: A= 0.35A B= 0.00A C=0.35A, Der gemessene Strom wird angezeigt.
Leistung
P ( W / K W ) :
b = 0 . 0 0 w
P(W/kW): A=-82W B=0.00W C=80W, Die gemessene Leistung wird angezeigt (A=L1=-
82W, B=L2=0,00W, C=L3=80W). Auf dem Leiter L1 werden 82 Watt ins Netz zurück
gespeist. Auf dem Leiter L3 werden 80 Watt bezogen. Die Summe der 3 Leiter ergibt
die Gesamtleistung (lt. Bsp. -82W, 0W, 80W= -2Watt Lieferung ins Netz)
Frequenz
f r e q u e n z :
FREQUENZ: 50.1Hz, Die aktuelle Netzfrequenz wird angezeigt. (50,1Hz)
Relais
r e l a i s
r 1 = 0
r 2 = 1
RELAIS R0=0 R1=0 R2=1 R3=m, Der aktuelle Schaltzustand der Relais wird angezeigt.
Mit Enter bestätigen, mittels auf ab Tasten können die jeweiligen Relais manuell
angesteuert werden.( z.B.: R0=0 Relais aus, R1=0 Relais aus, R2=1 Relais ein, R3=m
Relais manuell auf ein betätigt.)
Analogout
a n a l o g o u t = 2 5 %
ANALOGOUT= 25%, Die aktuelle Wert des stufenlosen Ausgangs wird angezeigt.
A = 0 . 3 5 A
C = 0 . 3 5 A
A = - 8 2 w
c = 8 0 w
5 0 . 1 h Z
r 0 = 0
r 3 = m
