I n s t a l l a t i o n s - B e t r i e b s a n l e i t u n g
Technische Daten

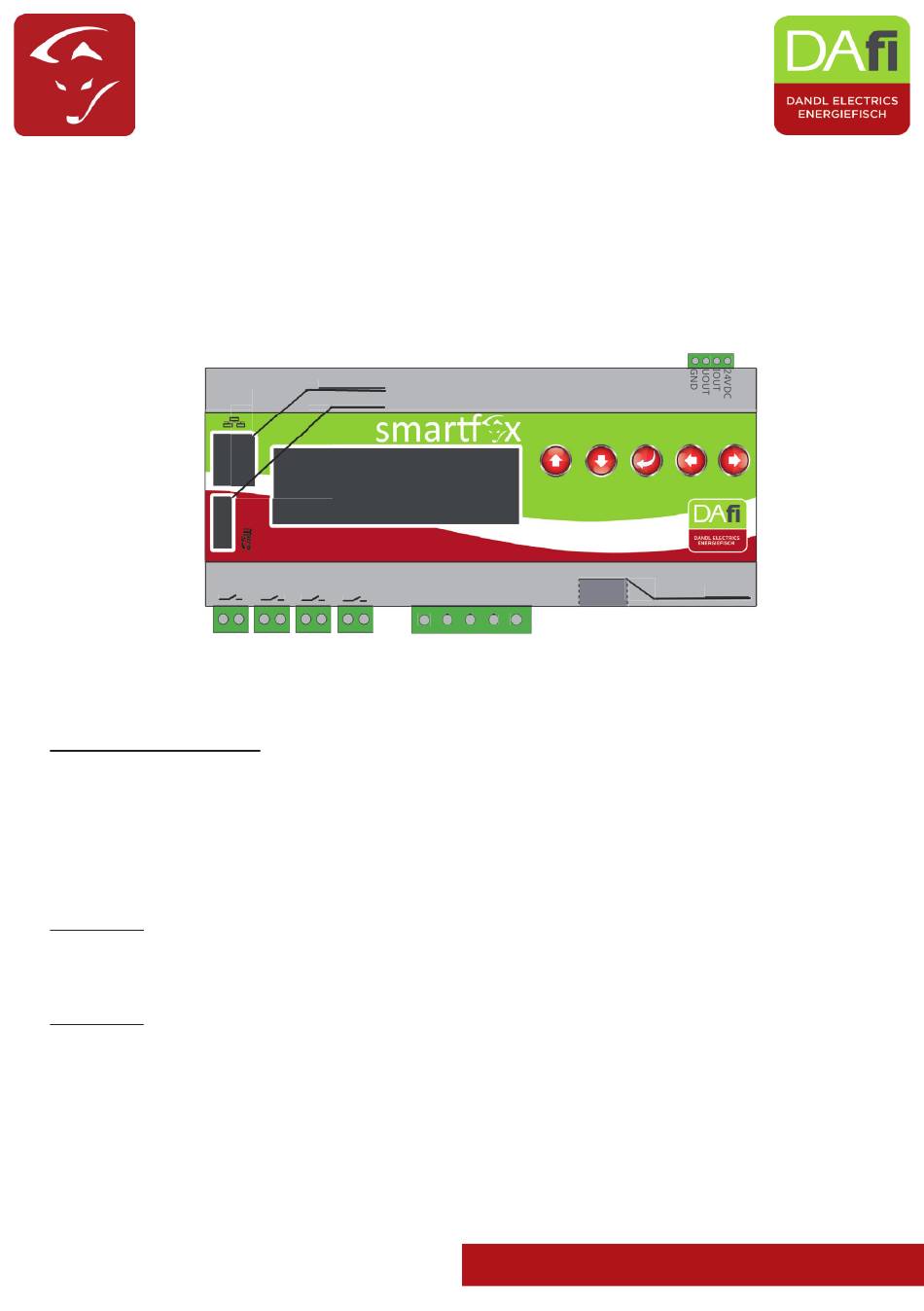

DAfi smartfox Energieverbrauchsregler für Anlagen mit Eigenstromproduktion
Allgemeine Hinweise
Diese Betriebsanleitung ist Bestandteil des Lieferumfangs. Sie enthält die erforderlichen
Informati onen für den besti mmungsgemäßen Gebrauch. Sie wendet sich an
elektrotechnisches Personal oder Fachkräft e, die mit der Aufstellung, Montage und
Inbetriebsetzung des hier beschriebenen Produktes vertraut sind. Sollten weitere
Informati onen erforderlich sein, so können zusätzliche Auskünft e von oben stehender
Adresse angefordert werden.
Konformität
bild Thyristorsteller und Heizstab
Dieses Gerät entspricht den Besti mmungen der Richtlinie des Rates der Europäischen Gemeinschaft en zur
Angleichung der Rechtsvorschrift en der EC Mitgliedsstaaten über die elektromagneti sche Verträglichkeit,
EMV-Richtlinie 2004/108/EG, sowie der Niederspannungsrichtlinie 2006/95/EG.
Anwendung
Der Energieverbrauchsregler „DAfi smartf ox" dient dazu den Eigenverbrauch in elektrotechnischen Anlagen
mit Eigenstromerzeugung auf ein Maximum zu opti mieren. Es werden sämtliche relevanten Daten für die
Anwendung gemessen, angezeigt und für die Regelung verwendet. Die Messwerte werden wunschweise bei
akti vierter microSD Karte gespeichert, und auf dem 2 zeiligen (2x16 Stellen)Display angezeigt. Angezeigte
Messwerte sind Spannung L1 L2 L3 Strom L1 L2 L3 Leistung L1 L2 L3 sowie die Gesamten Ströme und
Leistungen. Errechnete Werte sind PNutz, Arbeit, Energie, Rückgespeiste Energie. Sonsti ge angezeigte Werte
sind Frequenz, Status der 4 Relais, Datum und Uhrzeit, SD Card Status, SD Card freier Speicher, Ethernet IP
und die MAC-Adresse.
Ethernet10/100
Ethernet10/100
Micro SD
R0
R1
R2
R3
Niedernfritzerstraße 120
A-5531 Eben im Pongau
Mail: offi ce@smartfox.at
Juni 2015
L1 L2 L3
N PE
DAfi GmbH
Tel: +43 6458/20160
Stromwandler
RJ45 6p.
RJ45 6p.
www.smartfox.at
1
